원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
KLD805

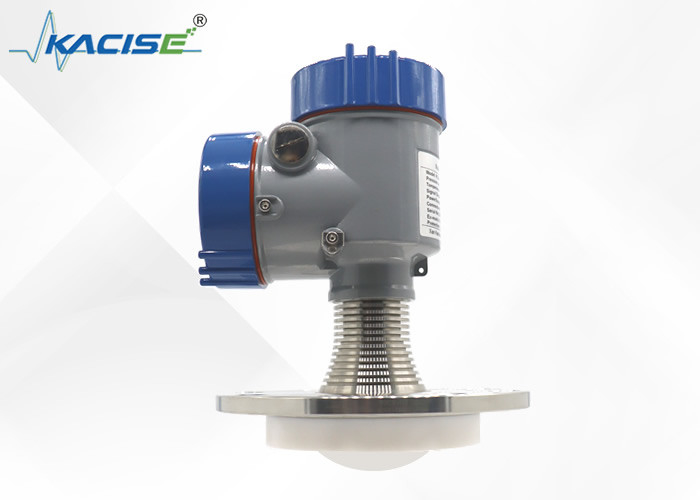

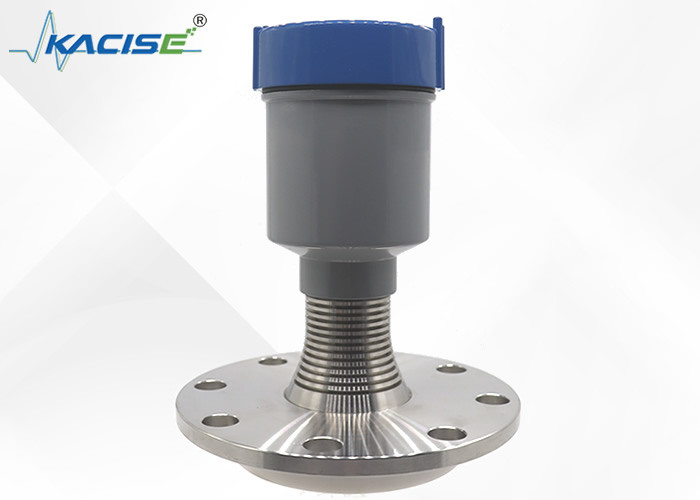

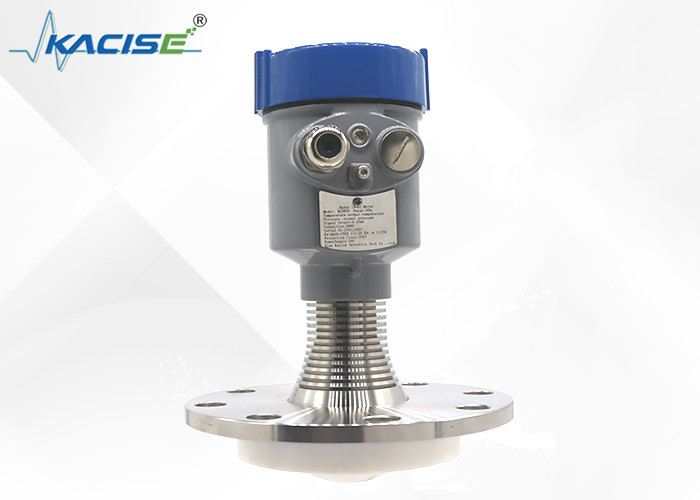

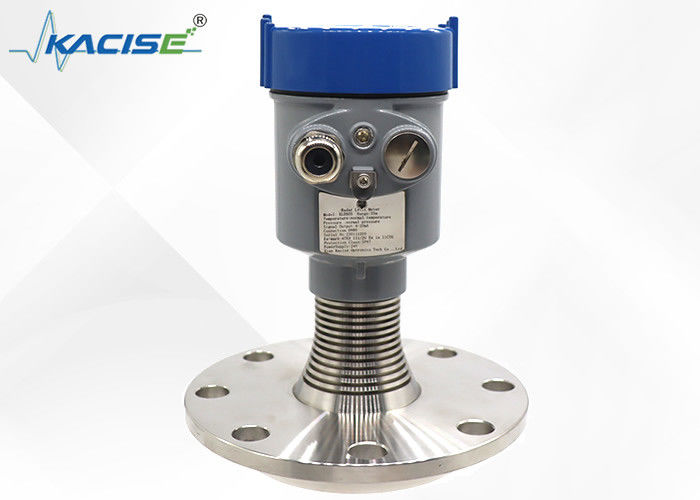

KLD805 80GHz 76mm 렌즈 안테나 레이더 높은 온도와 압력을 위한 액정 레벨 송신기
소개
KLD805 80GHz 76mm 렌즈 안테나 레이더 액체 레벨 송신기는 뛰어난 장치입니다.80GHz 주파수와 76mm 렌즈 안테나를 사용합니다.이 송신기는 액체의 수치를 정확하게 측정하여 극한 조건에서도 신뢰할 수있는 데이터를 제공하여 효율적인 산업 프로세스 통제를 보장합니다.
특징
● 높은 신호 대 소음 비율, 작은 측정 실명 구역
● 고 해상도, 1MM
● 보다 높은 정확성, ±2MM
● 더 좁은 방출 각, 안테나 빔 각 3°
● 더 짧은 파장, 측정 매체 표면에 더 나은 반사 성질
| 중간 | 강한 부식 액체, 증기, 폼, 고온, 고압 |
| 측정 범위 | 0.1m10/20/30/60/100m |
| 프로세스 연결 | 플랜지 ≥ DN80 |
| 공정 온도 | -40~200°C |
| 프로세스 압력 | -0.1~2.5MPa |
| 안테나 크기 | 76mm 렌즈 안테나 |
| 안테나 재료 | PTFE |
| 정확성 | ±2mm (35m 이하의 범위)
±5mm (35m에서 100m 사이의 범위) |
| 보호급 | IP67 |
| 중앙 주파수 | 80GHz |
| 발사 각도 | 3° |
| 전원 공급 | 2선 /DC24V |
| 4선 /DC12~24V | |
| 4선 /AC220V | |
| 껍질 | 알루미늄/무연강 |
| 신호 출력 | 2선: 4...20mA/HART 프로토콜 |
| 4선: 4...20mA/ RS485 모드버스 |
제품 차원
mm의 단위:
설치 방법
플랜지 설치
플랜지 설치를 사용할 때 기기와 탱크 사이의 최소 거리는
벽은 200mm가 되어야 합니다.
1 데이터 평면
2 용기 중심 또는 대칭 축
승강장
레이더 레벨 송신기는 일반적으로 사용되는 재료 측정 도구이며 재료의 높이를 정확하게 측정하고 분석 및 처리를 위해 제어 시스템에 데이터를 전송 할 수 있습니다.비록 레이더 레벨 송신기가 강한 관용을 가지고 있지만, 고온 환경에서 사용할 때 특별한 주의가 필요합니다.
고온 환경은 레이더 레벨 송신기의 측정 정확성에 큰 영향을 미칩니다.따라서 재료의 측정 결과에 영향을 미칩니다.높은 온도 조건에서 재료의 팽창은 재료의 높이의 측정에서 오차를 유발하여 물질의 실제 소비에 영향을 미칩니다.또한, 높은 온도 환경은 전자 부품과 기계 부품의 수명과 안정성을 줄이는 것과 같은 레이더 레벨 게이드의 재료 특성에 영향을 줄 것입니다.
따라서 레이더 레벨 송신기가 고온 환경에서 사용되어야 할 경우 안정적인 성능을 보장하기 위해 특별한 재료와 처리 방법을 선택해야합니다.레벨 송신기의 측정 막대와 안테나는 일반적으로 강철과 세라믹과 같은 고온 내성 재료로 만들어집니다.또한 레벨 송신기의 회로는 전자 부품에 높은 온도의 악영향을 방지하기 위해 특별한 보호 처리를 받아야합니다. 예를 들어높은 온도로 인한 전도기 부식 예방을 위해 콘덴서 플레이트 및 인덕터에 보호 커버를 설치합니다..
