원래 장소:
사안시, 중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
GXSENSORS

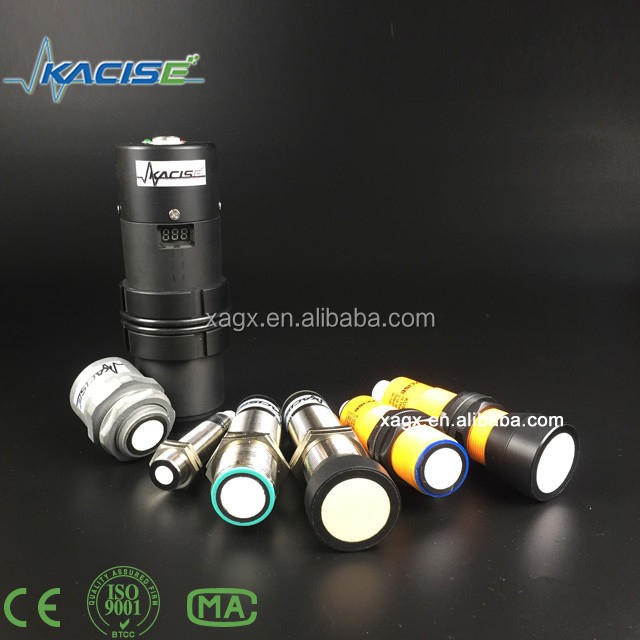

소개
GXUS 시리즈 초음파 센서는 산업 자동화에서 다양한 응용 시나리오를 다루고 있습니다. 재료 취급, 모바일 장비, 식품 및 음료에 이르기까지포트 및 문에서 충전 수준 측정 또는 검출 작업: 그들은 가장 다양한 애플리케이션 요구에 대한 솔루션을 제공합니다.
디지털 스위치 출력 또는 아날로그 4-20 mA 인터페이스가있는 센서는 일반적입니다.대부분의 센서는 인터페이스를 통해 학습하거나 매개 변수를 설정 할 수 있으며 따라서 해당 응용 프로그램에 적응 할 수 있습니다..
특징
고해상도
짧은 반응 시간
작은 맹주 구역
다양한 출력: 스위치, 아날로그 또는 RS232/485 출력
사양
GXUS-M18
GXUS-M30
|
감지 범위 |
70... 1000mm; 120... 2000mm; 200... 3000mm |
|
표준 표적판 |
100mm x 100mm |
|
변압기 주파수 |
약 255 kHz |
|
응답 지연 |
약 125ms |
|
LED 블루 |
전원 |
|
LED 노란색 |
고체: 평가 범위의 대상 |
|
플래싱: 프로그램 기능, 객체 검출 |
|
|
LED 빨간색 |
Solid: 오류 |
|
플래싱: 프로그램 기능, 객체 검출되지 않았습니다. |
|
작동 전압 UB |
10... 30V DC, 파동 10 % SS |
|
무부하 공급 전류 I0 |
≤45mA |
|
출력 유형 |
1개의 아날로그 출력 0-10V 또는 4...20mA |
|
결의 |
0최대 감지 범위에서.11mm |
|
특징 곡선의 오차 |
±전체 규모의 1 % |
|
반복 정확성 |
±0.1 전체 규모의 % |
|
로드 임피던스 |
> 1kOhm |
|
온도의 영향 |
±1전체 규모의 5% |
|
실내 온도 |
-25... 70 °C (-13... 158 °F) |
|
저장 온도 |
-40... 85 °C (-40... 185 °F) |
|
연결 유형 |
장치 커넥터 M12 x 1, 4-핀 |
|
보호 수준 |
IP65 (IP66 선택) |
|
소재 |
가구: 니켈 접착 금속 또는 스테인리스 스틸 또는 플라스틱 |
|
변압기: 에포시 樹脂/공구 유리 구리 혼합물 폴리우레탄 폼 |
평가 한계 조정
초음파 센서는 두 개의 학습 가능한 평가 한도를 가진 아날로그 출력을 갖추고 있습니다. 이것들은 TEACH-IN 입력에 -UB 또는 +UB 공급 전압을 적용하여 설정됩니다.공급 전압은 TEACH-IN 입력에 최소 1초 동안 적용되어야 합니다.LED는 TEACH-IN 절차 중에 센서가 표적을 인식했는지 여부를 나타냅니다. 낮은 평가 한계 A1는 -UB, A2는 +UB로 가르칩니다.
두 가지 다른 출력 기능을 설정할 수 있습니다:
1. 대상에 대한 거리가 증가함에 따라 아날로그 값이 증가합니다 (올림 램프)
2. 대상에 대한 거리가 증가함에 따라 아날로그 값이 떨어집니다 (하락 램프)
평가 한계는 평가 후 첫 5분 이내에만 지정될 수 있습니다.전력 가동
나중에 평가 제한을 수정하려면,사용자가 원하는 값을 다시 켜면만 지정할 수 있습니다.
TEACH-IN 승강장 (A2 > A1)
-낮은 평가 제한에서 위치 객체
- TEACH-IN 하위 제한 A1와 - UB
- 위 평가 한계에서 위치 객체
- TEACH-IN 상단 A2 + UB
TEACH-IN 떨어지는 램프 (A1 > A2)
-낮은 평가 제한에서 위치 객체
- TEACH-IN 하위 한계 A2 + UB
- 위 평가 한계에서 위치 객체
- TEACH-IN 상단계 A1와 - UB
기본 설정
A1: 사용할 수 없는 부지
A2: 명목 감지 범위
작동 방식: 올라가는 램프
LED 디스플레이
|
작동 방식에 따라 표시 |
빨간색 LED |
노란색 LED |
|
TEACH-IN 평가 제한 물체 검출 물체 검출이 되지 않았습니다 객체 불확정 (Teach-IN 무효) |
켜 번쩍이는 것 에 |
번쩍이는 것 켜 켜 |
|
정상 모드 (평가 범위) |
켜 |
에 |
|
잘못 |
에 |
이전 상태 |
GXUS-M56
|
거리 범위 |
50...500mm100...1000mm200...3000mm300...5000mm 500...6000mm |
|
결의 |
3mm 또는 0.1%(어느 쪽이 더 큰지) |
|
반응 시간 |
< 200ms |
|
표시 |
LED |
|
방출 각도 |
20° |
|
아날로그 출력 |
4~20mA/500Ω 부하 |
|
S마녀 출력 |
릴레이 DC 30V/ 5A, PNP/NPN(선택 사항) |
|
RS232/485 |
MODBUS 프로토콜 또는 맞춤형 프로토콜 (선택)) |
|
전원 공급 |
표준 24VDC(±15%) |
|
실내 온도 |
- 20~+60°C |
|
보호급 |
IP65 (IP66 선택 가능) |
|
설치 |
M56*2 |
관련 초음파 센서

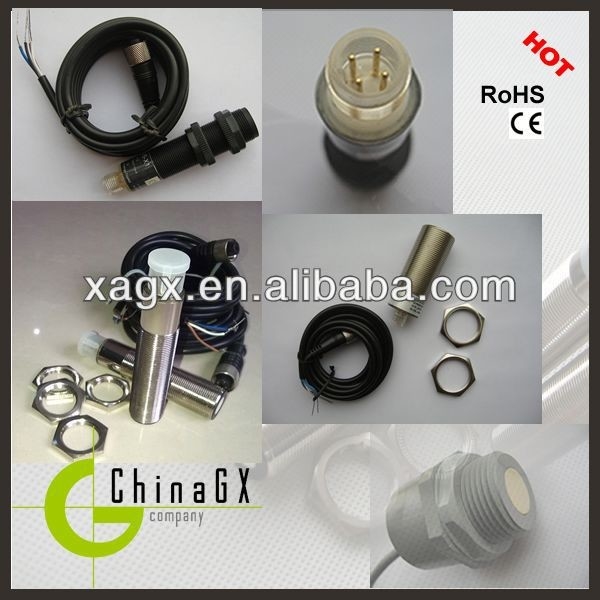

패키지 및 액세서리 정보
2 단위는 상자에 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 포장됩니다. 초음파의 각 몸은 거미로 보호됩니다.
부속품은 다음과 같습니다.
a, 2m 길이의 케이블
b, 센서를 고정하기 위한 2개의 견과류
주문 정보
전문 제조업체
FAQ
이 제품은 나에게 적합하지 않습니다, 당신은 나에게 적합한 다른 하나를 소개 할 수 있습니까?
물론, 아래의 울트라링크를 클릭하여 우리의 제품을 살펴보십시오.
http://xagx.en.alibaba.com/productgrouplist-218815808/Ultrasoinc_Transducer.html
문의사항을 직접 저희에게 보내세요
