도량 경제 화학물질 도량계 도량계

측정 원칙

파라데이의 법칙

적용 범위

전기 전도성 유체

측정 값

1차 측정 값

흐름 속도

2차 측정 값

부피 흐름

특징

완전히 용접된 유지보수 없는 센서

전체 구멍 흐름 튜브와 플랜지 버전

표준 및 더 높은 압력 등급

큰 지름 범위에서 DN15 ~ 3000

식수용으로 승인된 견고한 라인어

산업에 특화된 삽입 길이

모듈식 구조

측정 시스템은 흐름으로 구성됩니다.

센서와 신호 변환기. 그것은 컴팩트 및 별도의 버전으로 제공됩니다.

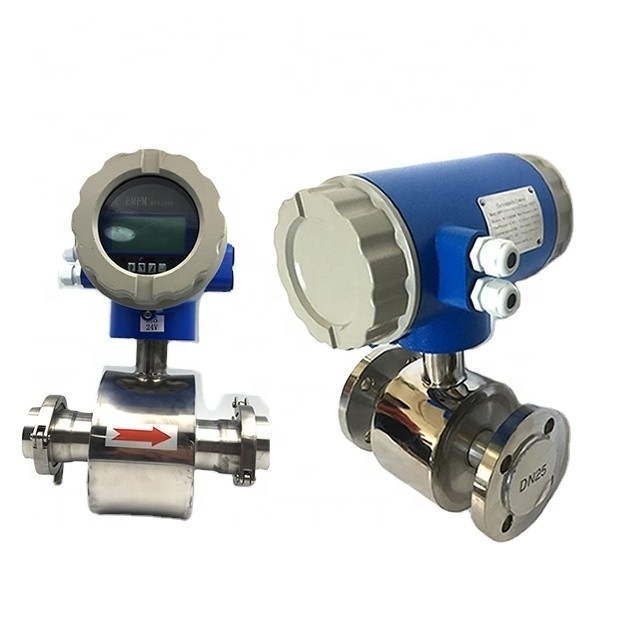

컴팩트 버전

511B 변환기: 110~240Vac 전력

521B 변환기: 18~36V DC 전력

W800L/W800W: 배터리 전력

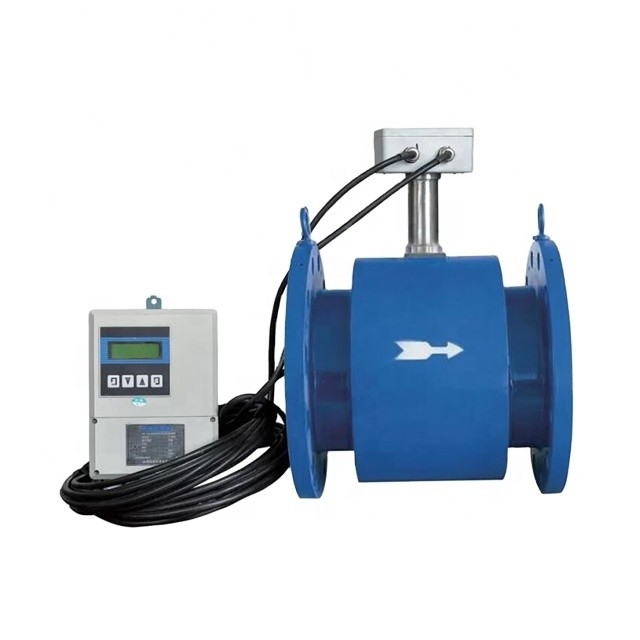

원격 버전

211B 변환기와 함께 벽에 장착된 버전

(110~240Vac 또는 221B 변환기 18~36V DC

W800F 변환기: 배터리 전력

측정 범위

-12... +12m/s /-40... +40ft/s

기준 조건

EN 29104와 유사한 흐름 조건

매개체: 물

전기 전도성:≥300μs/cm

온도: +10~+30°C/+50~+80°F

입구 세시온:≥5DN

작동 압력: 1Bar/14.5psig

흐름 미터 정확성

표준: 0.5%

선택적: 0.2%

온도

공정 온도

단단한 고무 라인: -5~+60°C

폴리프로필렌 라인: -5~+90°C

PTEF 라인: -5~+120°C

실내 온도

표준 (알루미늄 컨버터 하우스)

-20~+60°C(환경 온도가 55 이상인 경우 전기 장비를 자열 방지합니다.°C

스트라우지 온도

-20~70°C

압력

EN 1092-1

DN2200~3000: PN2.5

DN1200~2000: PN6

DN200~1000: PN10

DN65~150: PN16

DN10~50: PN40

요청에 의한 다른 압력

ISO 삽입 길이

DN15~600의 선택 사항

ASME B165

1~24~: 150파운드 RF

요청에 의한 다른 압력

JIS

DN10~1000/ 2~40 ̊: 10K

요청에 의한 다른 압력

압력 감소

무시할 수 없습니다

액체

신체 상태

유도성 액체

전기전도성

≥5μs/cm

허용되는 가스 함량 (용량)

≤ 5%

허용되는 고체 함수

≤70%

설치

그 흐름 센서가 항상 완전히 채워져 있는지 조심

자세한 내용은 ∆주의 사항 챕터 참조

설치용

흐름 방향

앞뒤로

흐름 센서의 화살표는 긍정적인 흐름을 나타냅니다.

방향

입구 운행

≥5DN

출구 구동

≥2DN

플랜지

EN1092-1

DN25~3000, PN6~40

ASME

150파운드 RF에서 1~120

JIS

10~20k에서 25~1000

펌프 표면의 설계

RF

요청에 따라 다른 크기 또는 압력 등급
