원래 장소:
중국 산시성
브랜드 이름:
KACISE
모델 번호:
KTFL 시리즈

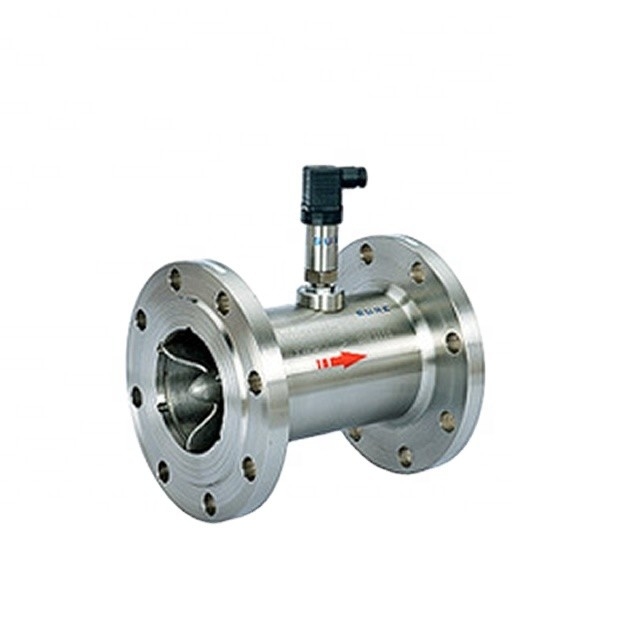

원격 피크 오일 디젤 터빈 유량계

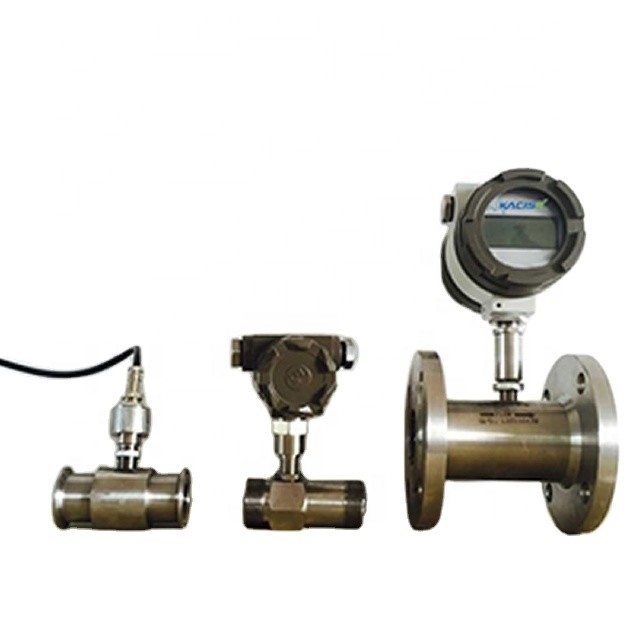

유량계의 세부 정보 표시
터빈 유량계는 고급 저전력 단일 칩 마이크로프로세서 기술을 사용하여 개발된 터빈 유량 센서와 새로운 스마트 미터의 디스플레이 적산기 통합으로 컴팩트한 구조, 직관적인 판독값, 높은 신뢰성, 외부 전력 간섭 없이, 번개 방지, 명백한 저비용 이점으로 폐쇄형 파이프와 스테인리스강 1Cr18Ni9Ti, 2Cr13 및 커런덤 Al2O3을 측정하는 데 널리 사용되며 탄화물은 부식되지 않으며 섬유, 입자 및 기타 불순물이 없으며 작동 온도에서의 동점도는 5 × 10-6m² 미만입니다. /s의 액체, 5 × 10-6m²/s 이상의 액체 동점도에 대해 정량적 제어, 과도한 경보 등이 가능하며 이상적인 유량 측정 및 에너지 측정기입니다.
측정 대상: 오일, 유기 액체, 무기 액체, 액화 석유 가스, 천연 가스, 석탄 가스 및 극저온 유체.
디젤 유량계의 특징
응용피크 유량계

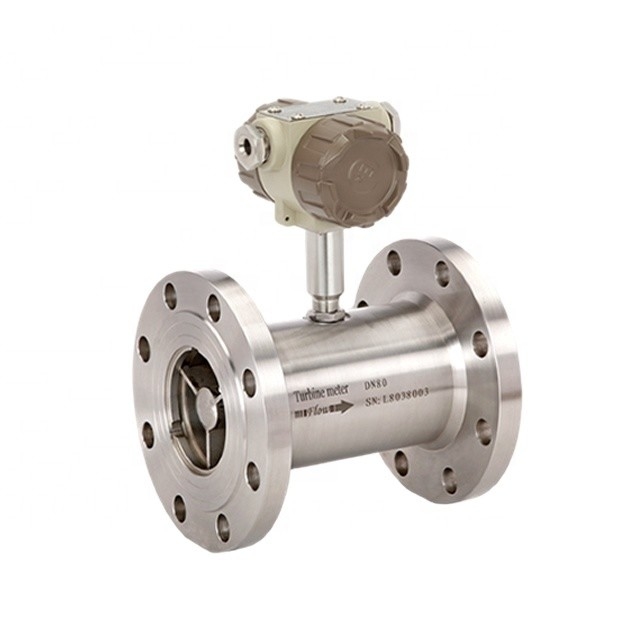

원격 피크 오일 디젤 터빈 유량계 사양
|
매개변수 |
값 |
단위 |
|
|
지름 |
실 |
4, 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 |
mm |
|
플랜지(클램프) |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 |
mm |
|
|
삽입 |
150, 200, 250, 300, 350, 400, 500~1100 |
mm |
|
|
정확성 |
±1, ±0.5, ±0.2(맞춤형) |
%아르 자형 |
|
|
범위 비율 |
1:10, 1:15, 1:20 |
|
|
|
센서 소재 |
304, 316(L) 스테인레스강 등 |
|
|
|
일하고 있는 환경 |
중간온도 |
-20~120 |
℃ |
|
주변 온도 |
-20~60 |
°씨 |
|
|
상대습도 |
5%~90% |
|
|
|
기압 |
86~106 |
KPa |
|
|
신호 출력 |
맥박,4~20mA |
|
|
|
통신 인터페이스 |
RS485,하트 등 |
|
|
|
전원공급장치 |
외부힘 |
+24+15%,잔물결 ≤±5%, 4~20mA 적용,맥박,RS485 |
VDC |
|
내부 전원 |
1개 그룹 3.0V10AH 리튬 배터리, 작동 전압 2.0~3.0V |
|
|
|
신호선 상호 작용 |
기본형 |
Houseman 커넥터 또는 자체 3코어 케이블 |
|
|
방폭형 |
암나사 M20×1.5 |
|
|
|
방폭등급 |
ExiaIICT4 또는 ExdIIBT6 |
|
|
|
보호 수준 |
IP65 이상(맞춤형) |
|
|
|
직경(mm) |
표준 범위(m삼/시간) |
확장된 범위(m삼/시간) |
|
4 |
0.04~0.25 |
0.04~0.4 |
|
6 |
0.1~0.6 |
0.06~0.6 |
|
10 |
0.2~1.2 |
0.15~1.5 |
|
15 |
0.6~6 |
0.4~8 |
|
20 |
0.8~8 |
0.45~9 |
|
25 |
1~10 |
0.5~10 |
|
32 |
1.5~15 |
0.8~15 |
|
40 |
2~20 |
1~20 |
|
50 |
4~40 |
2~40 |
|
65 |
7~70 |
4~70 |
|
80 |
10~100 |
5~100 |
|
100 |
20~200 |
10~200 |
|
125 |
25~250 |
13~250 |
|
150 |
30~300 |
15~300 |
|
200 |
80~800 |
40~800 |
고객 요구에 따라 해당 매개변수를 맞춤 설정할 수 있습니다.
GXTFM-R 원격 디젤 유량계
사이트 자체에는 디스플레이 기능이 없으며 원격 신호 출력의 흐름만 있고 신호 흐름은 펄스 신호와 전류 신호로 나눌 수 있습니다. 특히 보조 디스플레이 장비, PLC, DCS 및 컴퓨터가 있는 기타 제어 시스템에 적합합니다.
|
매개변수 |
값 |
|
|
전원공급장치 |
24VDC±15% (Ripply≤5%, 전력 낭비<0.5W) |
|
|
입력 신호 주파수 범위 |
0~3000Hz |
|
|
4-20mA 출력 |
부하 용량 |
≤600Ω |
|
펄스 출력 |
부하 용량 |
>1100Ω |
|
고/저 레벨 진폭 |
>22V / <0.8V |
|
|
펄스 폭 |
1/2핀×1000(ms) |
|
현장 디스플레이 기능이 있는 현장 자체에서는 흐름 신호를 원격으로 출력할 수 있고, 두 개의 디스플레이 장치를 사용할 수 있으며, 다중 전기 신호 출력 모드는 선택 사항입니다.
|
매개변수 |
값 |
|
|
전원공급장치 |
외부전원 |
24VDC±15% (Ripply≤5%, 전력 낭비<0.5W) |
|
내부 전원 |
3VDC리튬 배터리 (작동 전압 2.0V~3.0V,12개월 이상 지속 가능한 작업) |
|
|
입력 신호 주파수 범위 |
0~3000Hz |
|
|
펄스 출력 |
부하 용량 |
>1100Ω |
|
고/저 레벨 진폭 |
>22V / <0.8V |
|
|
펄스 폭 |
1/2핀×1000(ms) |
|
|
전류 출력 |
부하 용량 |
≤900Ω |
|
2선식 |
4-20mA |
|
|
3선식 |
0-20mA |
|
|
통신 인터페이스 |
RS485, MODBUS 사용 |
|

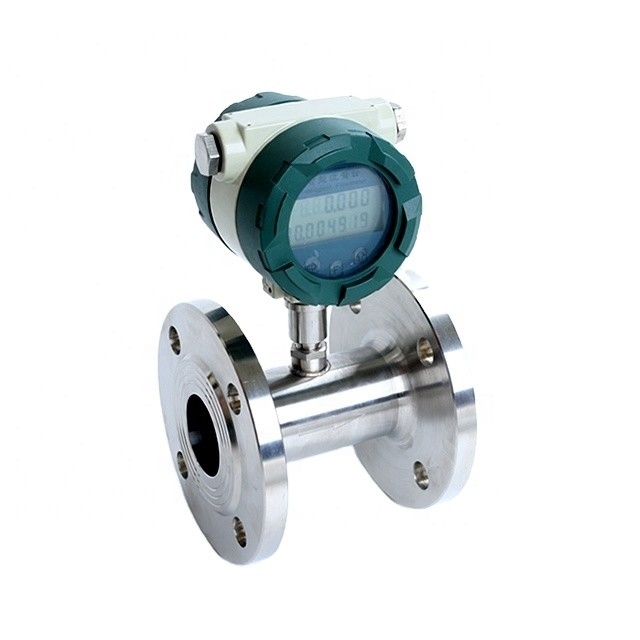

백라이트 도트 매트릭스 LCD 디스플레이, 전체 영어 디스플레이, 전력 낭비가 낮고 다중 디스플레이 장치를 사용할 수 있으며 다중 전기 신호 출력 모드는 선택 사항입니다.
|
매개변수 |
값 |
|
|
전원공급장치 |
외부전원 |
24VDC±15% (Ripply≤5%, 전력 낭비<0.5W) |
|
내부 전원 |
3.6VDC리튬 배터리 (작동 전압 2.3V~3.6V,12개월 이상 지속 가능한 작업) |
|
|
입력 신호 주파수 범위 |
0~3000Hz |
|
|
펄스 출력 |
부하 용량 |
>1100Ω |
|
고/저 레벨 진폭 |
>22V / <0.8V |
|
|
펄스 폭 |
1/2핀×1000(ms) |
|
|
전류 출력 |
부하 용량 |
≤880Ω |
|
2선식 |
4-20mA |
|
|
3선식 |
4-20mA |
|
|
통신 인터페이스 |
RS485, MODBUS 사용 |
|
GXTFM-M 미니 디젤 연료 터빈 유량계
반복성 ±0.25%는 내식성이 강하여 고온, 고압 및 열악한 환경에 적합합니다.
|
매개변수 |
값 |
||
|
범위 |
직경(mm) |
측정 범위(L/분) |
미터 계수(cm삼/꼬마 도깨비) |
|
1.15 |
0.035~1.60 |
0.50 |
|
|
1.30 |
0.010~1.86 |
0.60 |
|
|
1.50 |
0.045~2.08 |
0.67 |
|
|
2.00 |
0.085~2.32 |
1.02 |
|
|
2.50 |
0.120~2.40 |
1.44 |
|
|
3.70 |
0.150~3.00 |
2.28 |
|
|
최대 압력 |
20.0바 |
||
|
압력 손실 |
2.0바 |
||
|
온도범위 |
-10°C/+100°C |
||
|
정확도 수준 |
±1% |
||
|
파이프 연결 |
G1/4 내부 스레드(맞춤형) |
||
|
설치 모드 |
수평 설치 |
||
|
치수(L×B×H) |
55×40×47mm |
||
|
무게 |
약 300g |
||
|
인증 |
NSF,CE |
||
