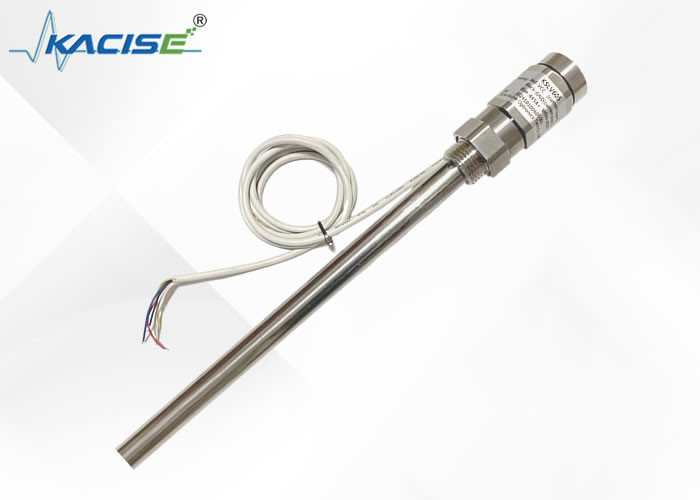

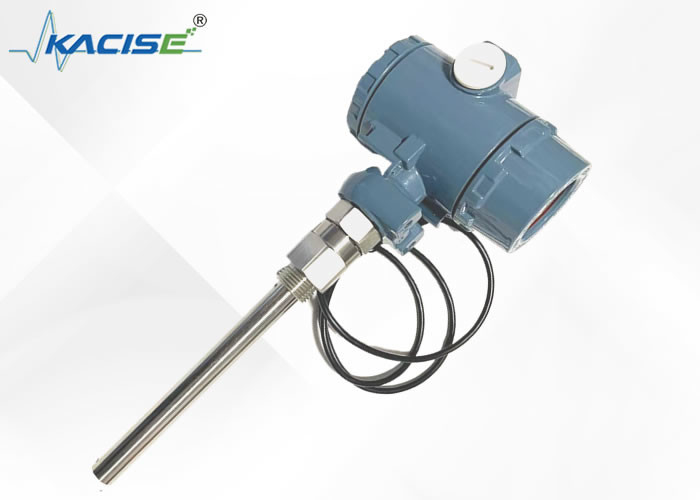

KSLV605 시리즈 액체 탱크 레벨 측정 센서 보호 등급 IP67로 높은 정확도

1 일반 설명

용량 지능형 액체 레벨 센서는 액체, 기름, 고체, 인터페이스 및 측정에 사용할 수있는 액체 레벨 (물질 레벨) 송신기입니다. 움직이는 부분이 없습니다.신뢰성이 크게 향상되었습니다., 수증기, 먼지 또는 응축에 영향을받지 않으며 안정적이고 신뢰할 수있는 장기 작동, 높은 민감성, 좋은 선형성, 높은 온도 저항성의 장점이 있습니다.고압 저항성, 등 지능형 액정 레벨 미터는 두 개의 와이어 (루프 전력) 4 ~ 20mADC 측정 신호, 조정하기 쉽고, 무선 전송, 485 전송, 등으로 석유에 널리 사용할 수 있습니다.화학 물질금속, 전력, 종이, 의약품 및 기타 분야.

2특징

■모드버스 프로토콜은 쉽게 통합될 수 있습니다.

■유동성 또는 탄력성 요소가 없는 간단한 구조로 높은 신뢰성과 최소한의 유지보수를 제공합니다.중형 및 소규모 유지보수.

■다양한 신호 출력이 다양한 시스템 구성에 적합합니다.

■고온 및 고압 용기의 레벨 측정에 적합하며 측정 값은 측정되는 액체의 온도, 특이 중력에 영향을받지 않습니다.용기의 모양과 압력.

■특히 산과 알칼리 같은 강한 부식 액체의 측정에 적합합니다.

■완벽한 과전류, 과전압 및 전원 공급의 극성 보호.

■무선 레벨 센서는 무선 원격 전송 기능을 가지고 있습니다.

■모든 매체를 측정할 수 있습니다.

3 사양

● 탐지 범위: 0.1~30m

●용량 측정 범위: 10PF ∼ 500PF

●정확성: 0.1급, 0.2급, 0.5급, 1급

●압 범위: -0.1MPa~32MPa

● 탐사기의 온도 저항: -50~250°C

●환경 온도: -40~85°C

● 보관 온도: -55°C+125°C

●출력 신호: 4~20mA, 485 통신 등

●무선 출력 레벨 센서의 통신 거리는 200 미터 미만이며 전원 공급 전압은 3.3-36V입니다 (선택 가능한 배터리 전원 공급)

●전력 공급 전압: 5~36V DC

● 레벨 센서 재료: 316 스테인리스 스틸, 1Gr18Ni19Ti 또는 PTFE

●장기 안정성: ≤0.1%FS/년

●온도 변동: ≤0.01%FS/ °C (0~70 °C 범위 내에서)

●폭발 방지 등급: ExibIICT6

●보호 수준: IP67

4 구조

용량 액체 레벨 센서는 다른 응용 기회와 매개 변수로 인해 다른 구조를 가지고 있지만 일반적으로 주요 구조는 크게 두 부분으로 나눌 수 있습니다.즉 센서 부분과 송신 부분사진에서 보듯이:

그림의 A는 컨테이너 장비 또는 측정에 직접 탐사 센서를 보여줍니다

미터 튜브의 측정 매체에서

B와 C는 기기의 플랜지를 연결하는 데 사용되는 액체 레벨 측정 및 제어 기기의 가스 단계 및 액체 단계 연결 플랜지입니다.그리고 장비의 액체와 압력이 측정 실린더에 끌립니다..

그림의 D는 센서 전극과 용량을 형성 할 수있는 액체 레벨 측정 및 제어 장치의 측정 실린더를 보여줍니다.

그림에 표시된 E는 하수 플랜지입니다. 이 플랜지는 액체 수준 측정 및 제어 기기의 먼지를 정기적으로 외부로 배출할 수 있습니다.액체 레벨 측정 및 제어 기기의 측정 튜브 내부를 깨끗하게 유지합니다., 센서가 흙에 붙지 않도록 합니다.

F는 송신기입니다. 이것은 용량에서 표준 전류 신호로 변환하는 장치입니다.그리고 전체 액체 레벨 측정 및 제어 장치의 중심 부분입니다.그것의 주요 기능은 센서가 보낸 액체 수준 변화로 인한 용량 변화 증가를 수신하고 변환 후 4-20mADC 표준 전류 신호를 출력하는 것입니다.이 송신기는 군사용 통합 장치를 채택합니다., 낮은 전력 소비, 높은 온도 저항, 높은 신뢰성, 내재 안전의 요구 사항을 충족합니다.

참고: 송신기와 측정 튜브 사이에 여러 개의 밀폐로 구성된 밀폐 부분이 있습니다.측정 매체가 센서와 접촉하지만 누출되지 않도록 보장 할 수 있습니다.이 부분은 중요한 밀폐 부품입니다. 사고를 피하기 위해 제조업체의 동의 없이는 해체하지 마십시오.
