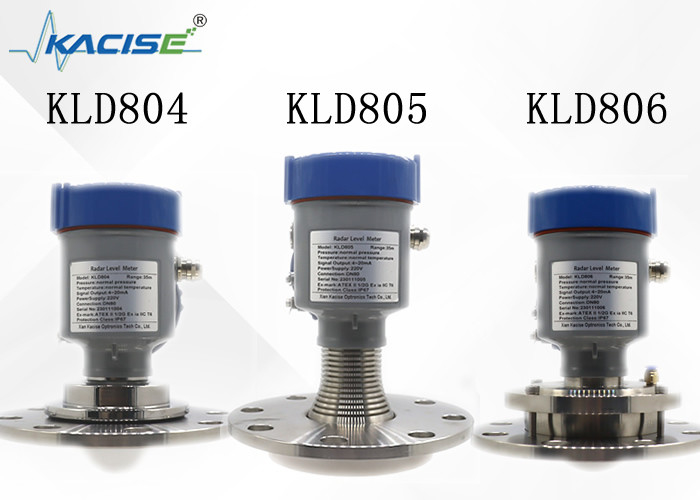

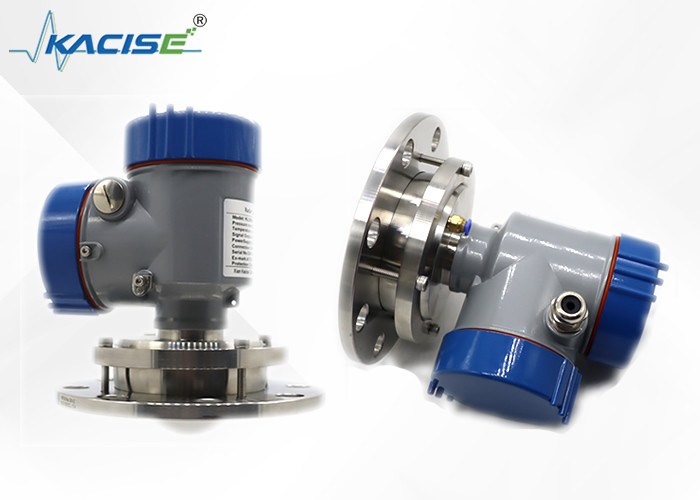

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점

80G 레이더 레벨 게이지

PTFE 안테나 레이더 레벨 게이지

작은 맹점 레이더 탱크 게이지

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KLD801

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
중간:
상세한 설명을 언급하세요
측정 범위:
0.05m~10/20/30/60/100m
프로세스 접속:
상세한 설명을 언급하세요
프로세스 온도:
-40~220C
프로세스 압력:
- 0.1~2.5 MPa
안테나 크기:
32/34/76 밀리미터 렌즈 안테나
안테나 소재:
PTFE
정확성:
±1/±5mm
보호 클래스:
IP67
중심 주파수:
123GHz/80GHz
입사각:
3' /2'
전원 공급:
2가닥 도선 /DC24V
케이스:
알루미늄 / 플라스틱 / 스테인레스 강
신호 출력:
2가닥 도선 /4...20mA/HART 프로토콜
강조하다:

80G 레이더 레벨 게이지

,

PTFE 안테나 레이더 레벨 게이지

,

작은 맹점 레이더 탱크 게이지

지불 및 배송 조건
최소 주문 수량
1
가격
협상 가능
포장 세부 사항
배달 시간
5-8 작업 일수
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력
100+
제품 설명

KLD800 시리즈 80G 레이더 레벨 가이프 작은 안테나 크기 작은 맹점



소개



KLD-80G 시리즈 레이더 레벨 게이지는 최대 ±2의 측정 정확도로 80G 초고 주파수 밀리미터 파드 레이더입니다.렌즈 안테나 설계, 더 작은 빔 각도, 작은 지름 탱크 및 탱크 내의 조화 스킬과 같은 복잡한 작업 조건에 더 적합합니다.더 강한 침투성과 여러 측정 모드, 다양한 안테나가 다양한 산업과 광산에 따라 선택되어 레이더가 고온과 같은 복잡한 조건에서도 안정적이고 정확하게 측정 할 수 있도록합니다.고압 및 먼지.



고 주파수 80g 레이더 레벨 게이지는 낮은 유지 보수, 높은 성능, 높은 정확성, 높은 신뢰성 및 긴 서비스 수명의 장점이 있습니다.콘덴시터와 무게와 같은 접촉 도구와 비교하면, 그것은 비교할 수 없는 장점을 가지고 있습니다. 마이크로파 신호의 전송은 대기로 영향을받지 않습니다, 그래서 그것은 휘발성 가스, 높은 온도와 같은 혹독한 환경의 요구 사항을 충족 할 수 있습니다.,고압, 증기, 진공 및 높은 먼지 프로세스. 이 제품은 고온, 고압, 진공, 증기, 높은 먼지 및 휘발성 가스와 같은 혹독한 환경에 적합합니다.다른 재료 레벨의 연속 측정이 가능합니다..


기기의 주요 기술 지표는 국내외에서 유사한 제품과 일치하거나 초과했으며 설치 및 디버깅이 쉽습니다. 단독 또는 네트워크에서 사용할 수 있습니다.금속공학에서 널리 사용될 수 있습니다., 건축물, 에너지, 석유화학, 물 보존, 식품 및 기타 산업.



특징



밀리미터 파동 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 실명 지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서 다른 레이더 제품보다 더 높은 신뢰성.
더 강한 침투력을 가지고 있으며 접착 및 응집의 경우 정상적으로 사용할 수 있습니다.
동적 신호 범위는 더 넓고 낮은 다이 일렉트릭 상수 매체의 측정은 더 안정적입니다.
여러 측정 모드, 빠른 측정 모드에서 레이더 응답



KLD801

           KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 0

매개체: 액체, 부식성

측정 범위: 0.05m/10/20/30/60/100m

프로세스 연결: G11⁄2A / 11⁄2NPT 스라인 / 플랜지 ≥ DN40

공정 온도: -40~80°C

공정 압력: -0.1~0.3 MPa

안테나 크기: 32mm 렌즈 안테나

안테나 재료: PTFE

정확도: ±1mm

보호급: IP67

중앙 주파수: 123GHz

발사 각: 3°

전원 공급 장치: 두 개의 유선 / DC24V

4선 시스템/DC12~24V

4선 시스템/AC220V

케이싱: 알루미늄/플라스틱/무연강

신호 출력: 2선 /4...20mA/HART 프로토콜

4선 시스템: 4...20mA/ RS485 Mo

KLD802

        KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 1

매개체: 부식성이 없는 액체, 약간 부식성이 있는 액체
측정 범위: 0.1m~10/20/30/60/100m
프로세스 연결: 플랜지 ≥ DN80
공정 온도: -40~110°C
공정 압력: -0.1~1.6MPa
안테나 크기: 32mm 렌즈 안테나
안테나 재료: PTFE
정확도: ±1mm (35m 이하의 범위)
±5mm (35m에서 100m 사이의 범위)
보호급: IP67
중앙 주파수: 80GHz
발사 각: 3°
전원 공급 장치: 두 개의 유선 /DC24V
4선 /DC12~24V
4선 /AC220V
케이스: 알루미늄/무화강
신호 출력: 2선 /4...20mA/HART 프로토콜
4선 / 4...20mA/ RS485 모드버스









                   KLD803

   KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 2

매개체: 강한 부식 액체, 증기, 폼
측정 범위: 0.1m/10/20/30/60/100m
프로세스 연결: 플랜지 ≥ DN50
공정 온도: -40~130°C
공정 압력: -0.1~2.5MPa
안테나 크기: 34mm 렌즈 안테나 (플랜지 크기에 따라)
안테나 재료: PTFE
정확도: ±1mm (35m 이하의 범위)
±5mm (35m에서 100m 사이의 범위)
보호급: IP67
중앙 주파수: 80GHz
발사 각: 3°
전원 공급 장치: 두 개의 유선 /DC24V
4선 /DC12~24V
4선 /AC220V
케이스: 알루미늄/무화강
신호 출력: 2선 /4...20mA/HART 프로토콜
4선 4...20mA/ RS485 모드버스



KLD804

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 3

매개체: 강한 부식 액체, 증기, 폼
측정 범위: 0.1m~10/20/30/60/100m
프로세스 연결: 플랜지 ≥ DN50
공정 온도: -40~130°C
공정 압력: -0.1~1.0MPa
안테나 크기: 76mm 렌즈 안테나
안테나 재료: PTFE
정확도: ±1mm
보호급: IP67
중앙 주파수: 80GHz
발사각: 2°
전원 공급 장치: 두 개의 유선 /DC24V
4선 /DC12~24V
4선 /AC220V
케이싱: 알루미늄/플라스틱/무연강
신호 출력: 2선 /4...20mA/HART 프로토콜
4선 4...20mA/ RS485 모드버스

KLD805

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 4

중간: 강한 부식 액체, 증기, 폼,
고온, 고압
측정 범위: 0.1m~10/20/30/60/100m
프로세스 연결: 플랜지 ≥ DN80
공정 온도: -40~200°C
공정 압력: -0.1~2.5MPa
안테나 크기: 76mm 렌즈 안테나 (플랜지 크기에 따라)
안테나 재료: PTFE/전체 충전
정확도: ±1mm
보호급: IP67
중앙 주파수: 80GHz
발사 각: 3°
전원 공급 장치: 두 개의 유선 /DC24V
4선 /DC12~24V
4선 /AC220V
케이스: 알루미늄 / 플라스틱 / 스테인리스 스틸
신호 출력: 2선 /4...20mA/HART 프로토콜
4선 4...20mA/ RS485 모드버스

                KLD806

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 5

매개체: 고체, 저장 용기, 공정 용기
강한 먼지 적용
측정 범위: 0.3m~10/20/30/60/100m
프로세스 연결: 플랜지 ≥ DN100
공정 온도: -40~110°C
공정 압력: -0.1~0.3MPa
안테나 크기: 76mm 렌즈 안테나 (청정 옵션)
안테나 재료: PTFE
정확도: ±5mm
보호급: IP67
중앙 주파수: 80GHz
발사 각: 3°
전원 공급 장치: 두 개의 유선 /DC24V
4선 /DC12~24V
4선 /AC220V
케이싱: 알루미늄/플라스틱/무연강
신호 출력: 2선 /4...20mA/HART 프로토콜
4선 4...20mA/ RS485 모드버스





설치 연결 다이어그램


최대 설치 스풀 높이 Hmax는 설치 스풀 지름 D에 달려 있습니다.
그리고 제품 발사각의 크기도
너무 긴 설치 연결은 레이더 성능에 영향을 줄 것입니다.



KLD801/02
KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 6



KLD803/KLD804/KLD805A

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 7



KLD806



KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 8



전원 공급



(4 ∼ 20) mA/HART (두 개의 유선) 전원 공급 및 출력 전류 신호는 두 개의 코어 보호 케이블을 공유합니다. 특정 공급 전압 범위에 대한 기술 데이터를 참조하십시오.
(4 ∼20) mA ((4 와이어/6 와이어) 전원 공급은 별도로 공급해야 합니다.그리고 전원 공급 및 전류 신호를 위해 4 코어 보호 케이블이 사용됩니다 (전류 신호와 RS485 인터페이스는 동시에 출력 될 수 있습니다.), 그리고 동시에 출력하려면 6핵 보호 케이블이 필요합니다.)
RS485/Modbus 전원 공급은 별도로 공급되어야하며, 전원 공급 및 디지털 신호를 위해 4 코어 보호 케이블이 사용됩니다. (전류 신호와 RS485 인터페이스는 동시에 출력 될 수 있습니다.,그리고 동시 출력을 위해 6핵 보호 케이블이 필요합니다.)





연결



KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 9



안전 가이드


지역 전기 설비 규정의 요구 사항을 준수하십시오!
인력 건강 및 안전에 관한 지역 규정을 준수하십시오. 기기의 전기 부품에 대한 모든 작업은 공식 훈련을 받은 전문가에 의해 완료되어야합니다.
제품 사양이 귀하의 요구 사항을 충족하는지 확인하기 위해 기기의 이름 표지판을 확인하십시오.전원 공급 전압이 기기의 이름 표지판에 표시된 요구 사항과 일치하는지 확인하십시오..






보호 수준


이 장치는 보호 클래스 IP66/67의 요구 사항을 완전히 충족합니다. 케이블 밀폐 머리의 방수성을 보장하십시오. 아래와 같이:



KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 10

설비가 IP67의 요구 사항을 충족하는지 확인하는 방법:
밀폐 머리가 손상되지 않았는지 확인합니다.
케이블이 손상되지 않았는지 확인하십시오.
사용 된 케이블이 전기 연결의 요구 사항을 충족하는지 확인하십시오
규정.
전기 인터페이스에 들어가기 전에, 물 가구로 흐르지 않도록 케이블을 아래로 구부러, 참조 1
2 참조, 케이블샘을 단단히 부탁드립니다
사용되지 않는 전기 인터페이스를 블라인드 플러그로 연결하십시오, 3 참조







케이스 차원
mm의 단위:

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 11



제품 차원


mm의 단위:


KLD801

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 12

KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 13



KLD802



KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 14



KLD803



KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 15



KLD806



KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 16







KLD804 KLD805



KLD800 일련 80G 레이더 레벨 게이지 PTFE 안테나 크기 작은 맹점 17
