원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD804

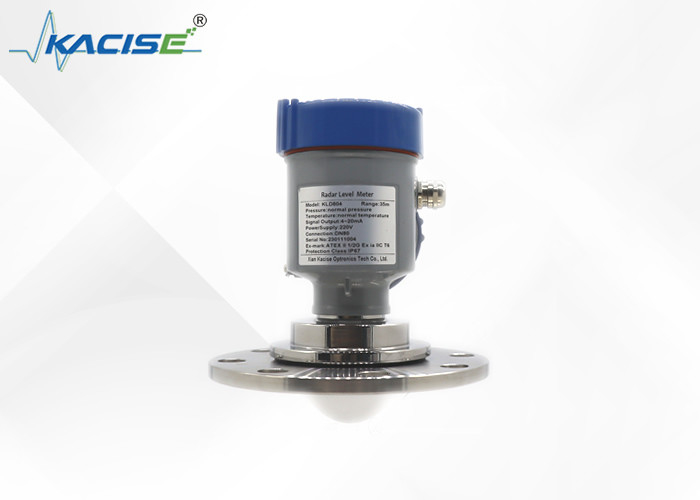

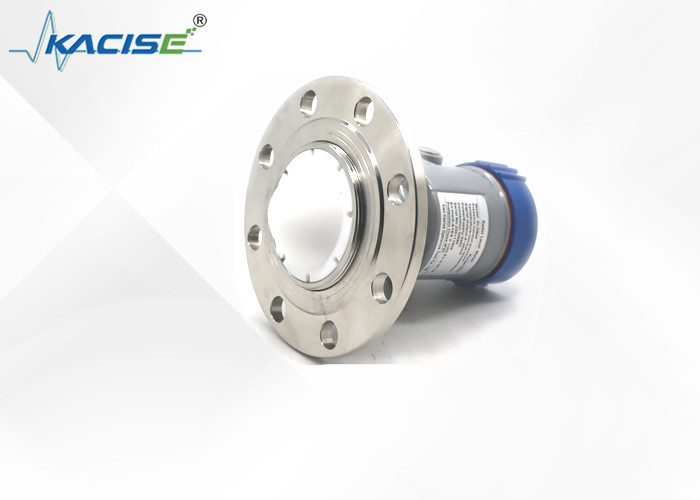

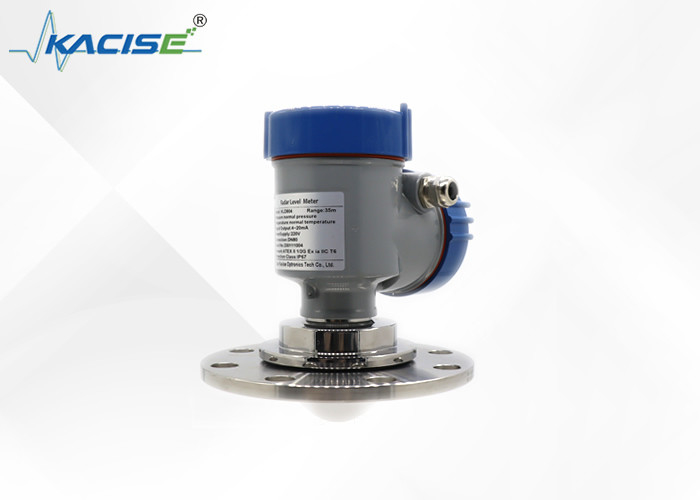

KLD804 80ghz 레이더 액체 레벨 송신기 슬러리 저장 탱크 레이더 액체 레벨 센서
소개
KLD804 80GHz 레이더 액체 레벨 송신기는 매우 효율적인 장치입니다. 특히 매립물 저장 탱크에 설계되어 우수한 레이더 액체 레벨 센서로 기능합니다.15~28VDC 전원 공급 장치로 작동, 80GHz 레이더 기술을 활용하여 액체의 수준을 정확하게 측정하여 산업 운영에 대한 정확하고 신뢰할 수있는 데이터를 제공합니다.
특징
현장 노동 조건
시험된 장치는 정제 된 증발기이며, 매개체의 물 함량을 증발시켜 더 높은 순도를 가진 에탄올, 다층 혼합 및 5-6cm의 폼을 얻습니다.
참고: 이전에 사용된 액정수표는 이중 플랜지 분압 압력 액정수표이며 측정 효과는 만족스럽지 않습니다.
측정 과정
이것은 측정 방식의 개선입니다. 원자로의 설치 포트가 제한되어 있고 설치 포트가 기울어져 있어 수직이 아닙니다.가장 좋은 측정 결과를 얻기 위해 레이더 레벨 미터는 꼭대기에 수직으로 설치되어야 합니다.초기 설치에서, 직선적으로 설치되었지만, 80G FM 레이더 레벨 가이드는 상대적으로 작은 발사 각도를 가지고 있으며, 신호는 흔들리는 블레이드에 영향을받지 않습니다.디버깅 후, 레벨을 측정 할 수 있습니다.
|
KLD804
|
매개체: 강한 부식 액체, 증기, 폼 측정 범위: 0.1m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥ DN50 공정 온도: -40~130°C 공정 압력: -0.1~1.0MPa 안테나 크기: 76mm 렌즈 안테나 안테나 재료: PTFE 정확도: ±1mm 보호급: IP67 중앙 주파수: 80GHz 발사각: 2° 전원 공급 장치: 두 개의 유선 /DC24V 4선 /DC12~24V 4선 /AC220V 케이싱: 알루미늄/플라스틱/무연강 신호 출력: 2선 /4...20mA/HART 프로토콜 4선 4...20mA/ RS485 모드버스 |
케이스 차원
mm의 단위:
설치 방법
플랜지 설치
플랜지 설치를 사용할 경우 기기와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.
승강장
참고:: 설치 중에 진동, 강한 전자기 간섭 및 부하를 피하십시오.
오차 정렬 방법:
1온라인 캘리브레이션: 현장 프로세스 장비가 생산을 중단해야합니다.
2기준점 캘리브레이션: 전체 스케일 설정
3상부 컴퓨터 캘리브레이션: 250Ω 저항, 하트 변환기, USB 인터페이스가 필요합니다.
측정 결과와 분석
현장 테스트 후, 80Ghz 주파수 조절 레이더 레벨 송신기 DCRD1000B4는 증발기에서 에탄올 용액의 레벨 측정에 성공적으로 적용되었습니다.증기의 영향을 극복하는, 폼, 그리고 측정에 섞어 사용자를 만족시키는 측정 효과를 달성합니다.
Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 공급자 및 제조업체로 간주합니다. 우리는 OEM 고객을 위해 최대 유연성과 비용 최적화된 제안을 제공합니다.
우리가 제공할 수 있는 것:
범위는 사용자 정의 셸 버전 / 색상, 스레드 유형 ((G- 스레드 / NPT 스레드), 사용자 정의 소프트웨어, 인쇄물, 설명서 및 카탈로그를 포함합니다.레이더 모듈은 확실하게 사용 가능합니다..
문의사항을 직접 저희에게 보내세요
