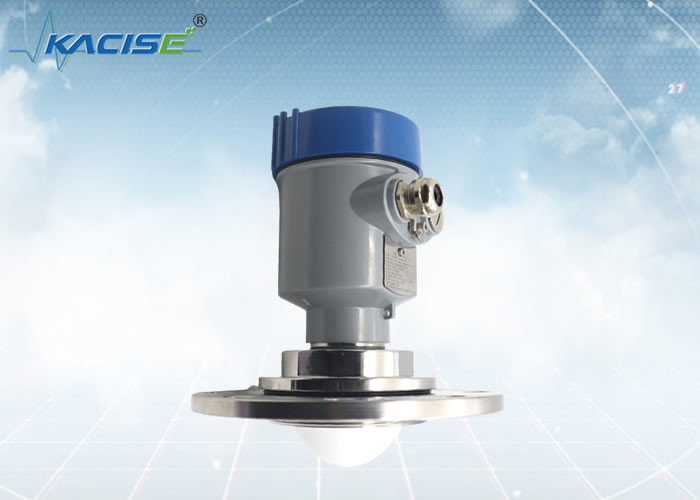

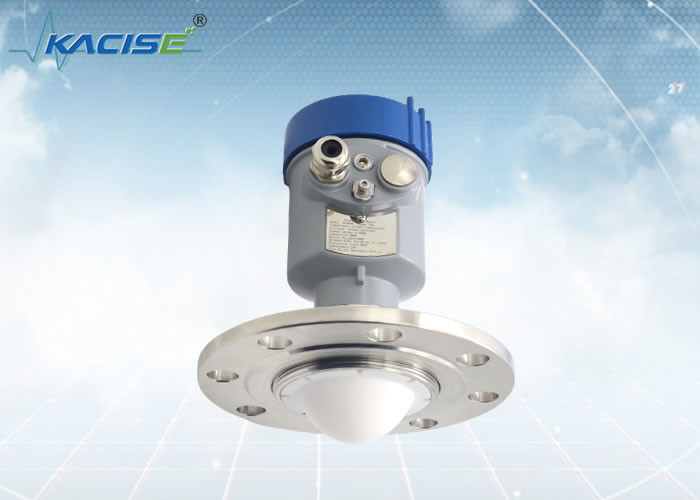

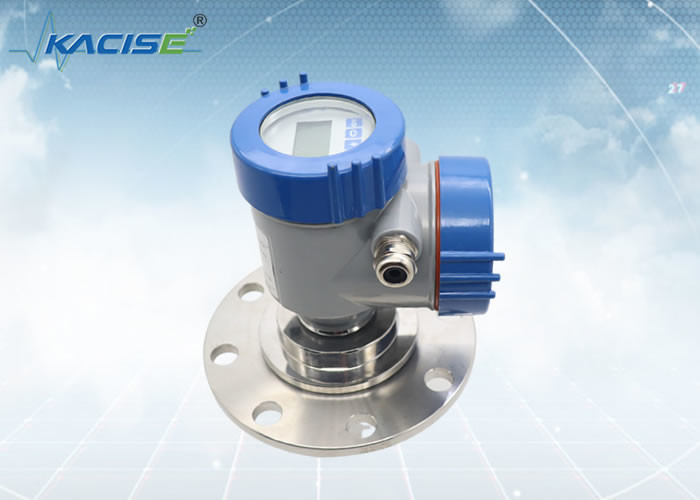

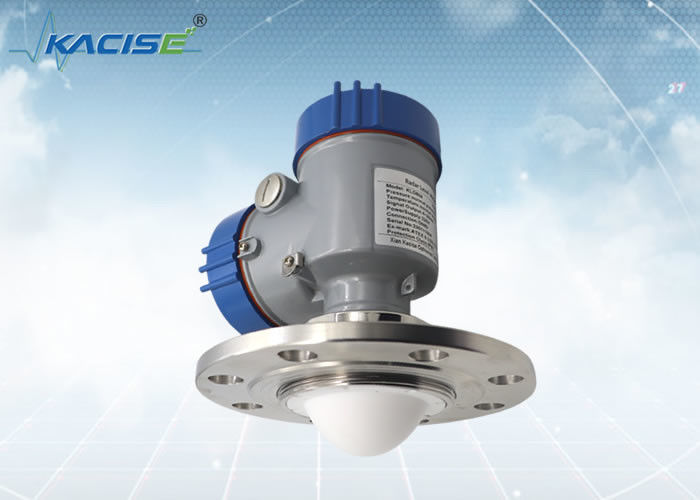

KLD804 본질 안전 플랜지된 탑재 레이더 준위 전송기 더 높은 결의안

KLD804 본질 안전 플랜지된 탑재 레이더 준위 전송기 더 높은 결의안

플랜지는 레이더 준위 전송기를 탑재했습니다

본질 안전 레이더 준위 전송기

DN50 유체면 미터

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KLD804

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
매체:
강한 부식성 액체, 스팀, 거품
측정 범위:
0.1m~10/20/30/60/100m
프로세스 접속:
플랜지 ≥ DN50
프로세스 온도:
-40~130C
프로세스 압력:
- 0.1~1.0MPa
안테나 크기:
(플랜지 사이즈에 따르면) 76 밀리미터 렌즈 안테나
안테나 소재:
PTFE
정확도:
±1mm
보호 클래스:
IP67
중심 주파수:
80GHz
입사각:
2'
전원 공급기:
DC24V/DC12~24V /AC220V
케이스:
알루미늄 / 플라스틱 / 스테인레스 강
신호 출력:
4...20mA/HART protocol/RS485 모드 버스
강조하다:

플랜지는 레이더 준위 전송기를 탑재했습니다

,

본질 안전 레이더 준위 전송기

,

DN50 유체면 미터

지불 및 배송 조건
최소 주문 수량
1
가격
협상 가능
포장 세부 사항
배달 시간
5-8 작업 일수
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력
100+
제품 설명



KLD804 80G FM 레이더 레벨 센서

도입

KLD804 76-81GHz 주파수 변조는 FMCW 레이더 제품을 흔듭니다 (또한 밀리미터 웨이브 레이더로 불립니다), 그것이 고주파와 밀리미터 파 밴드를 이용합니다, 그것이 더 작은 목표를 발견하고 더 높은 결의안과 더 강한 기밀성과 마이크로파 레이다 보다 더 정밀 위치 제어를 달성할 수 있습니다. 그러므로, 그것은 장거리 표적 탐지, 강한 연기와 먼지 환경, 장거리 이미지화, 다중 스펙트럼 이미지화, 기타 등등에서 중요한 애플리케이션을 가지고 있습니다.



특징

더 소형인 고주파 주파수 구조를 달성하도록 자가 발달 밀리미터-웨이브 고주파 칩을 기반으로 한 (1) ;
(2) 거의 레벨 변동에 의해 영향을 받지 않는 더 높은 신호대잡음비 ;
(3) 측정 정확도는 밀리미터 같은 수준 정확도 (1mm) 이며, 그것이 도량형학 같은 수준 측정을 위해 사용될 수 있습니다 ;
(4) 측정 블라인드 영역은 유동적인 수준의 작은 저장 탱크가 인 (3cm)와 측정하는 효과를 더 잘 작습니다 ;
(5) 빔 각은 3에 도달할 수 있습니다'과 효과적으로 가짜에코 간섭을 회피하면서, 에너지가 더 초점이 맞춰집니다 ;
(6) 고주파 신호가 효과적으로 그 수준의 저유전 상수 값 (ε≥1.5)와 매체를 측정할 수 있습니다 ;
(7) 거의 먼지, 스팀, 온도와 압력 변화에 의해 영향을 받지 않는 강한 대항 간섭 ;
(8) 안테나는 효과적 부식 방지와 반대 매달리는 재료인 PTFE 렌즈를 채택합니다 ;
(9) 지원 원격 디버깅과 원격 업그레이드가 기다림 시간을 줄이고, 작업 효율을 향상시킵니다 ;
(10) 그것은 현장 인원의 정비 작업을 위해 편리한 휴대폰 블루투스 디버깅을 지원합니다.



KLD804

KLD804 본질 안전 플랜지된 탑재 레이더 준위 전송기 더 높은 결의안 0

매체 : 강한 부식성 액체, 스팀, 거품

측정 범위 : 0.1m~10/20/30/60/100m

프로세스 접속 : 플랜지 ≥ DN50

프로세스 온도 : -40~130C

프로세스 압력 : - 0.1~1.0MPa

안테나 크기 : 76 밀리미터 렌즈 안테나

안테나 소재 : PTFE

정확도 : ±1mm

보호 클래스 : IP67

중심 주파수 : 80GHz

각에 착수하세요 : 2'

전원 공급기 : 2가닥 도선 /DC24V

사선용 /DC12~24V

사선용 /AC220V

케이스에 넣는 것 : 알루미늄 / 플라스틱 / 스테인레스 강

신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜

사선용 4...20mA/ RS485 모드 버스



케이싱 차원

밀리미터에 유닛 :

KLD804 본질 안전 플랜지된 탑재 레이더 준위 전송기 더 높은 결의안 1





설치 방법

플랜지 설치

플랜지 설치를 사용할 때, 기구와 탱크 벽 사이의 최단거리는 200 밀리미터여야 합니다.

  • 표면 기준면
  • 선박 센터 또는 대칭축

KLD804 본질 안전 플랜지된 탑재 레이더 준위 전송기 더 높은 결의안 2   KLD804 본질 안전 플랜지된 탑재 레이더 준위 전송기 더 높은 결의안 3



호이스팅 설치

KLD804 본질 안전 플랜지된 탑재 레이더 준위 전송기 더 높은 결의안 4

기록 : 진동, 강한 전자파 장애를 회피하고 설치 동안 로딩되세요.



미스얼라인먼트법 :
1. 온라인 교정 : 온-사이트법 장비는 생산을 중단할 필요가 있습니다 ;
2. 참조사항 보정 : 전체 눈금 설정 ;
3. 상부 컴퓨터 보정 : 250Ω 저항기, 하트 컨버터, USB 인터 페이스는 요구됩니다.



4G 원격 통신 인터페이스의 정의

  • 통신 인터페이스 : RS485 통신 인터페이스와 모듈뷔스-RTU 프로토콜은 지원받습니다.
  • 물리적 인터페이스 : 표준 M20 산업적 인터페이스는 끝임없이 기계 비품으로 연결됩니다.
  • 재료 : 강도 304 스테인레스 강 외피, 방진의와 방폭
  • 원격전송 : 짜맞춘 원격 무선 전송은 끝임없이 페이일리안 클라우드 플랫폼으로 연결됩니다.
  • 소프트웨어 특징 : 직접적으로 데이터를 보기 위한 지원 PC와 이동 단말기.
  • 보호 그레이드 : 산업적 보호 그레이드 IP67.
  • 서비스 상태 : 대기 온도 : - 20 C - 70 C 상대온도 : 5-85%.
  • 저장 온도 : - 40 C - 85 C.
  • 입력 전압 : 12~24V 넓은 전압 전력 공급을 지원하세요. [전력 supply>10W 즉, 전원 공급기 ≥ 1A의 출력 전류를 위한 동력 요건]
  • 소비 전력 전류 : 아래 측정한 채 24V 권력은 공급합니다 :
  • 통신전송 : 평균 30mA~60mA
  • 온라인으로 대기중입니다 : 평균 위의 15mA~20mA
  • 게으른 오프라인 : 평균 위의 10mA~20mA



시안 캑아즈 옵트로닉스 테크놀로지 주식회사는 솔루션 제공자와 제조를 그 자체 고려합니다. 우리는 OEM 고객들을 위해 최대의 유연성과 비용 최적화된 제안을 제공합니다.



우리가 제공할 수 있는 것 :
더 레인지는 주문 제작된 외피 버전 / 색깔, 스레드 유형 (G-스리드 / NPT 스레드), 맞춤식 소프트웨어, 인쇄, 설명서와 카탈로그를 포함합니다. 확실히 만약 당신이 옆에 설치하는 것에 흥미가 있다면, 레이더 모듈이 이용 가능합니다.
