원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD803

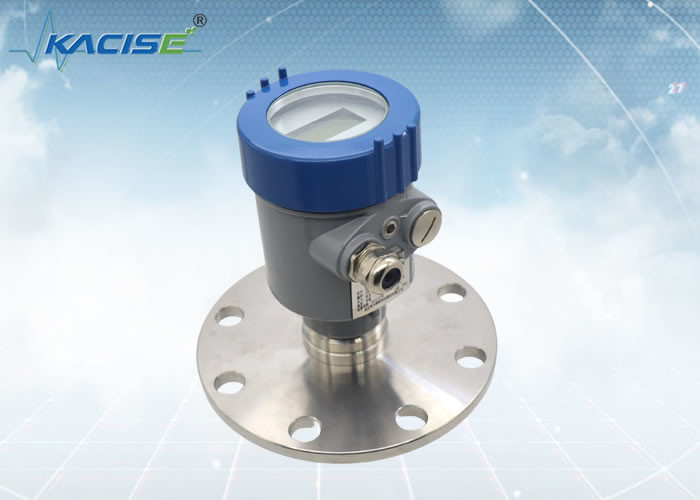

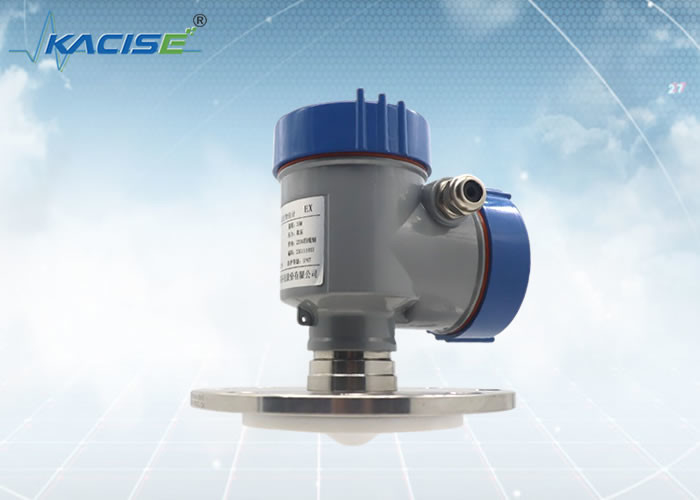

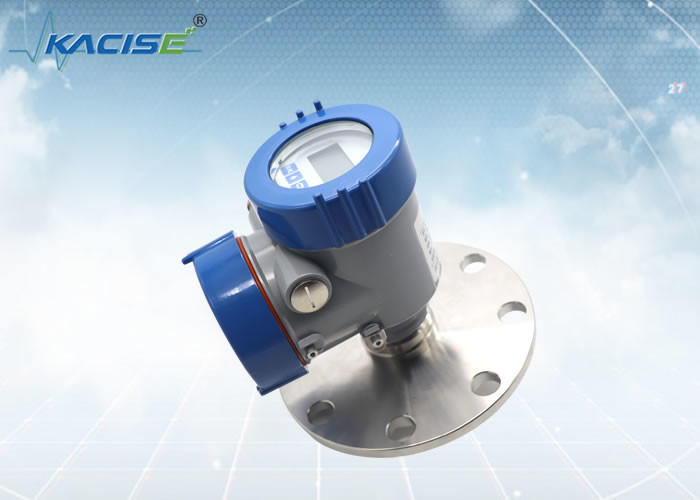

KLD803 80G FM 레이더 레벨 센서
도입
측정 위의 레이더 준위 전송기 주파수 범위의 영향
레이더 레벨 게이지는 안테나를 통한 전자파를 냅니다. 전자파의 높게 주파수, 전자파의 높게 에너지. 파장이 더 짧을수록, 비산 현상이 더 명백합니다. 반대로, 에너지가 더 낮을수록, 더 오랫동안 사고 방식과 에너지가 쉽게 가스 페이스 층에 흡수되지 않습니다.
같은 크기 안테나를 위해, 1.2 센티미터의 파장과 26 기가헤르츠의 주파수와 액위 감지기는 3 센티미터의 파장과 10 기가헤르츠의 주파수로 액위 감지기의 그것보다 논 6 번의 상승을 가지고 있습니다. (발언 : 안테나 이득은 지향성 안테나의) 방사 농도의 급을 보여주는 매개 변수입니다.
레이더 레벨 게이지의 전체적 빔폭은 장치의 주파수에 반비례합니다. 그러므로, 동일 직경 안테나를 위해, 레이더 레벨 게이지의 주파수가 증가되면, 빔 폭은 더 낮은 빈도 장비의 그것보다 낮을 것이고 협 빔이 노즐, 탱크 벽과 간섭의 영향력을 최소화할 수 있습니다.
동시에, 레이더 레벨 게이지의 측정 범위는 또한 주파수, 안테나 크기, 액체의 유전체 상수와 가공 조건과 같이 요인에 의해 영향을 받습니다.
특징
|
KLD803
|

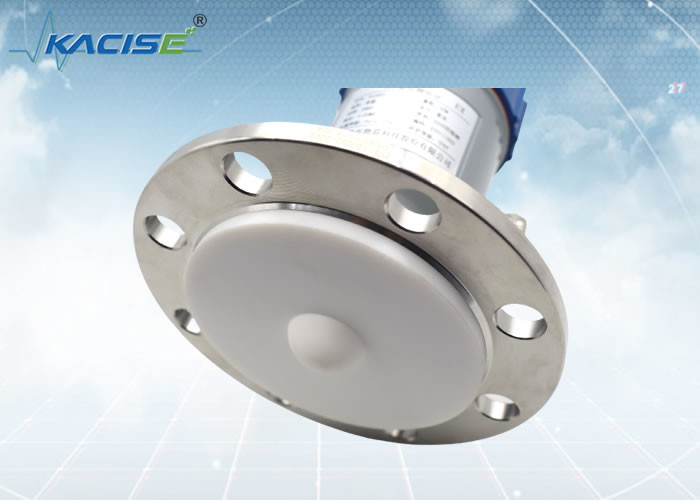

매체 : 강한 부식성 액체, 스팀, 거품 측정 범위 : 0.1m~10/20/30/60/100m 프로세스 접속 : 플랜지 ≥ DN50 프로세스 온도 : -40~130C 프로세스 압력 : - 0.1~2.5MPa 안테나 크기 : (플랜지 사이즈에 따르면) 34 밀리미터 렌즈 안테나 안테나 소재 : PTFE 정확도 : ±1mm (35m 이하 범위) ±5mm (35m과 100m 사이에 있으세요) 보호 클래스 : IP67 중심 주파수 : 80GHz 각에 착수하세요 : 3' 전원 공급기 : 2가닥 도선 /DC24V 사선용 /DC12~24V 사선용 /AC220V 케이스에 넣는 것 : 알루미늄 / 스테인레스 강 신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜 사선용 4...20mA/ RS485 모드 버스 |
제품 치수
밀리미터에 유닛 :
설치 방법
플랜지 설치
플랜지 설치를 사용할 때, 기구와 탱크 벽 사이의 최단거리는 200 밀리미터여야 합니다.
호이스팅 설치
시안 캑아즈 옵트로닉스 테크놀로지 주식회사는 솔루션 제공자와 제조를 그 자체 고려합니다. 우리는 OEM 고객들을 위해 최대의 유연성과 비용 최적화된 제안을 제공합니다.
우리가 제공할 수 있는 것 :
더 레인지는 주문 제작된 외피 버전 / 색깔, 스레드 유형 (G-스리드 / NPT 스레드), 맞춤식 소프트웨어, 인쇄, 설명서와 카탈로그를 포함합니다. 확실히 만약 당신이 옆에 설치하는 것에 흥미가 있다면, 레이더 모듈이 이용 가능합니다.
