원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD804

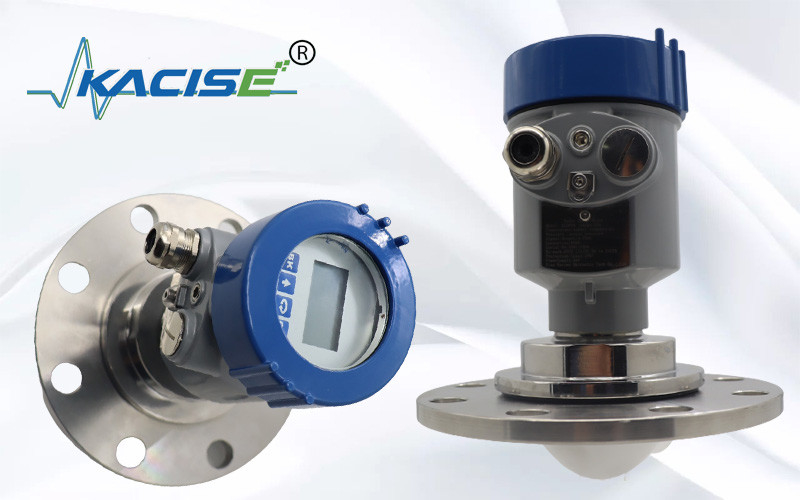

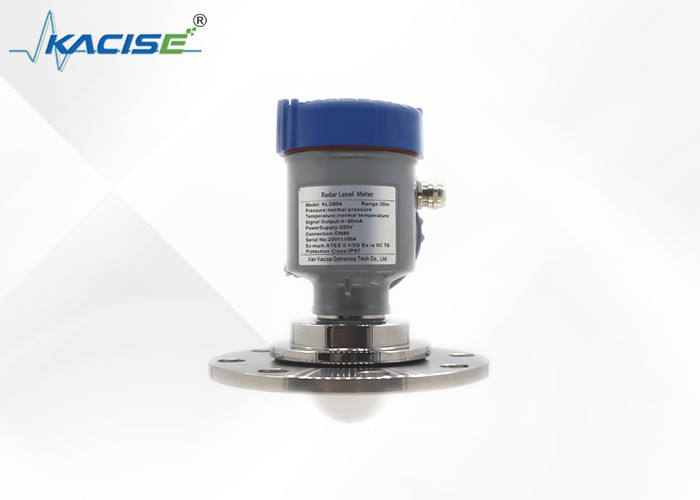

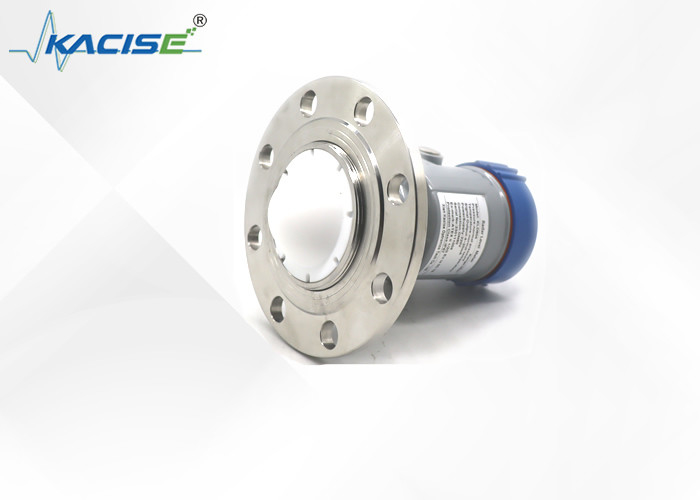

OEM Kacise 80GHz 컴팩트 레이더 레벨 송신기 KLD804 60m 레이더 레벨 센서
OEM Kacise 80GHz 컴팩트 레이더 레벨 트랜스미터 KLD804는 주목할만한 장치입니다. 60m 레이더 레벨 센서 역할을합니다. 80GHz 주파수로 레벨 검출에서 높은 정밀도를 제공합니다.콤팩트한 디자인으로 쉽게 설치 및 통합산업용으로 이상적이어서 다양한 물질의 신뢰할 수 있고 정확한 측정을 보장합니다.
1제품 차원
2작동 원리
레이더 안테나는 좁은 마이크로 웨브 펄스를 전송하여 테스트 매체의 표면에 도달하면 반사되어 다시 안테나 시스템에 수신됩니다.신호는 전기 회로로 전달되고 그 다음 레벨 신호로 변환되어야 합니다.마이크로 웨이브의 전송 속도가 매우 빠르기 때문에, 테스트 된 매체의 표면으로 마이크로 웨이브 전송에 사용 된 시간 그리고 다시 반사 된 시간은 거의 0입니다.
3기술적 특징
밀리미터 파동 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 실명 지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서 다른 레이더 제품보다 더 높은 신뢰성.
더 강한 침투력을 가지고 있으며 접착 및 응집의 경우 정상적으로 사용할 수 있습니다.
동적 신호 범위는 더 넓고 낮은 다이 일렉트릭 상수 매체의 측정은 더 안정적입니다.
여러 측정 모드, 빠른 측정 모드에서 레이더 응답
4기술 사양 및 모델 선택
| 모델 | KLD804 |
| 중간 | 강한 부식 액체, 증기, 폼 |
| 측정 범위 | 0.1m~10/20/30/60/100m |
| 프로세스 연결 | 플랜지 ≥ DN50 |
| 공정 온도 |
-40~130°C |
| 프로세스 압력 | -0.1~1.0MPa |
| 안테나 크기 | 76mm 렌즈 안테나 |
| 안테나 재료 | PTFE |
| 정확성 | ±1mm |
| 보호급 | P67 |
| 중앙 주파수 | 80GHz |
| 발사 각도 | 2° |
| 전원 공급 | 2선 / DC24V / 4선 / DC12~24V / 4선 / AC220V |
| 껍질 |
알루미늄/플라스틱/무연강 |
| 신호 출력 | 2선 /4...20mA/HART 프로토콜 4선 /4...20mA/ RS485 모드버스 |
| 렌즈 안테나 지름 |
Φ32mm 렌즈 안테나 |
Φ42mm 렌즈 안테나 |
Φ76mm 렌즈 안테나 |
Φ74.7mm 렌즈 공기 정화 안테나 |
| 빔 각도 | 7° | 6° | 3° | 3° |
안테나 크기가 커지고 빔 각도 α가 작을수록 간섭 음향이 덜 생성됩니다.
보다 정확한 측정을 위해 내부 장치 (한계 스위치, 온도 센서, 베이스, 진공 고리, 난방 스핀, 바프 등) 를 설치하지 마십시오.시그널 빔 범위 내에서.
KLD800 시리즈 제품 쇼
