원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD803

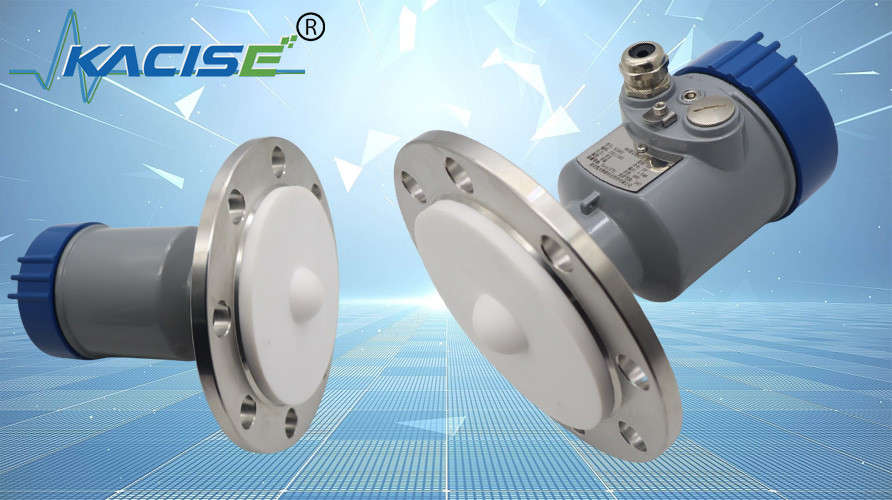

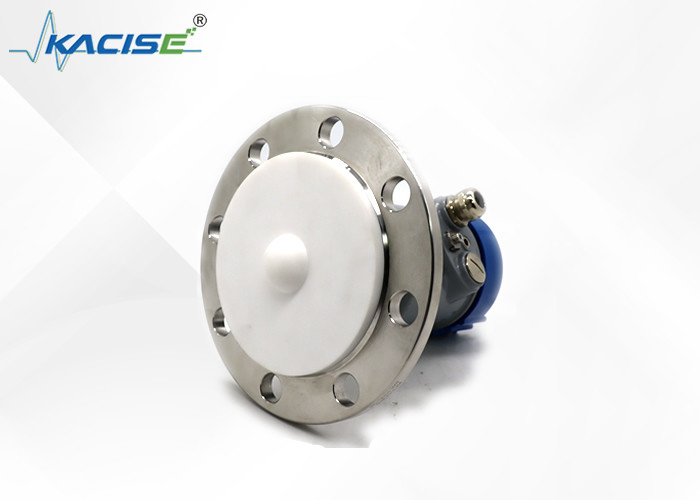

스팀 20m 비접촉 레이더 레벨 가이드 OEM RS485 레이더 레벨 가이드
스팀 20m 비접촉 레이더 레벨 게이지는 주목할만한 OEM 제품입니다. 스팀 환경을 처리하도록 설계되었으며 최대 20 미터까지 레벨을 정확하게 측정 할 수 있습니다. RS485 인터페이스를 통해그것은 원활한 통신과 다양한 시스템에 대한 통합을 가능하게합니다.이 레이더 레벨 미터는 산업 증기 애플리케이션에 대한 신뢰할 수 있고 효율적인 레벨 센싱을 제공합니다.
1제품 차원
2작동 원리
레이더 안테나는 좁은 마이크로 웨브 펄스를 전송하여 테스트 매체의 표면에 도달하면 반사되어 다시 안테나 시스템에 수신됩니다.신호는 전기 회로로 전달되고 그 다음 레벨 신호로 변환되어야 합니다.마이크로 웨이브의 전송 속도가 매우 빠르기 때문에, 테스트 된 매체의 표면으로 마이크로 웨이브 전송에 사용 된 시간 그리고 다시 반사 된 시간은 거의 0입니다.
- 네
3기술적 특징
밀리미터 파동 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 실명 지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서 다른 레이더 제품보다 더 높은 신뢰성.
더 강한 침투력을 가지고 있으며 접착 및 응집의 경우 정상적으로 사용할 수 있습니다.
동적 신호 범위는 더 넓고 낮은 다이 일렉트릭 상수 매체의 측정은 더 안정적입니다.
여러 측정 모드, 빠른 측정 모드에서 레이더 응답
4기술 사양 및 모델 선택
| 모델 | KLD803 |
| 중간 | 강한 부식 액체, 증기, 폼 |
| 측정 범위 | 0.1m~10/20/30/60/100m |
| 프로세스 연결 | 플랜지 ≥ DN50 |
| 공정 온도 |
-40~130°C |
| 프로세스 압력 | -0.1~2.5 MPa |
| 안테나 크기 | 34mm 렌즈 안테나 (플랜지 크기에 따라) |
| 안테나 재료 | PTFE |
| 정확성 | ±1mm (35m 이하의 범위) ±5mm (35m에서 100m 사이의 범위) |
| 보호급 | P67 |
| 중앙 주파수 | 80GHz |
| 발사 각도 | 3° |
| 전원 공급 | 2선 / DC24V / 4선 / DC12~24V / 4선 / AC220V |
| 껍질 | 알루미늄/무연강 |
| 신호 출력 | 2선 /4...20mA/HART 프로토콜 4선 /4...20mA/ RS485 모드버스 |
| 렌즈 안테나 지름 |
Φ32mm 렌즈 안테나 |
Φ42mm 렌즈 안테나 |
Φ76mm 렌즈 안테나 |
Φ74.7mm 렌즈 공기 정화 안테나 |
| 빔 각도 | 7° | 6° | 3° | 3° |
