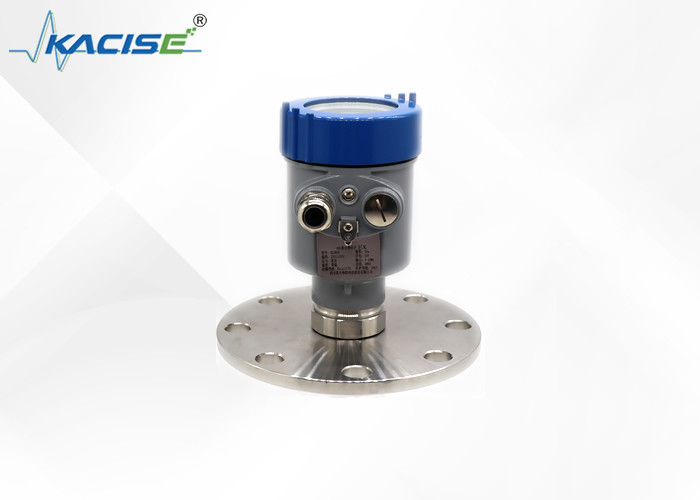

슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지

슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지

비컨택트 FMCW 레이더 레벨 게이지

슬러리 저장탱크 레이더 레벨 게이지

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KLD802

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Frequency:
80GHz
Output:
two-wire /4...20mA/HART protocol
Explosion-proof:
Exia IIC T6 Ga/Exd ia IIC T6 Gb
Protection:
IP67
Range:
0.1m~100m
Medium:
non-corrosive liquid, slightly corrosive liquid
Process pressure:
-0.1~1.6MPa
Power supply:
two-wire /DC24V four-wire /DC12~24V four-wire /AC220V
강조하다:

비컨택트 FMCW 레이더 레벨 게이지

,

슬러리 저장탱크 레이더 레벨 게이지

지불 및 배송 조건
최소 주문 수량
1pcs
가격
200-700
포장 세부 사항
각 단위는 개별 상자를 가지고 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 제공됩니다.
배달 시간
5~8일
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력
1000개 부분 / 부분마다 교섭할 수 있는 주
관련 제품
저희와 연락
86--17719566736
지금 연락하세요
제품 설명
KLD802 비 접촉 FMCW OEM RS485 슬러리 저장 탱크 용 레이더 레벨 게이지
제품 속성
기인하다
빈도 80GHz
산출 2 와이어 /4...20MA/HART 프로토콜
폭발성 Exia IIC T6 GA/EXD IA IIC T6 GB
보호 IP67
범위 0.1m m 100m
중간 비발 성 액체, 약간 부식성 액체
프로세스 압력 -0.1 ~ 1.6MPA
전원 공급 장치 2 와이어 /DC24V 4- 와이어 /DC12 ~ 24V 4 와이어 /AC220V
제품 설명

KLD802 80G 레이더 레벨 게이지는 주파수 변조 연속파 (FMCW) 기술을 채택합니다. 안테나는 고주파 FM 레이더 신호를 방출하고 레이더 신호의 주파수는 선형으로 증가합니다. 전송 된 레이더 신호는 측정 된 배지에 의해 반사 된 후 동일한 안테나에 의해 수신된다.

슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 0
1. 제품 차원
슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 1
슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 2
2. 작업 원리

레이더 안테나는 좁은 전자 레인지 펄스를 전달하여 테스트 된 배지 표면에 도달 한 다음 안테나 시스템에 의해 다시 수신 될 때 다시 반사됩니다. 신호는 전기 회로로 전송 된 다음 레벨 신호로 변환해야합니다.

슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 3
3. 기술적 기능
  • 밀리미터 파 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 블라인드 존은 0.05m입니다.
  • 더 작은 안테나 크기는 더 많은 작업 조건의 측정을 충족시킵니다.
  • 다양한 렌즈 안테나, 소규모 발사 각도, 더 농축 된 에너지 및 더 강한 에코 신호.
  • 접착력 및 응축 조건에서 사용하기위한 더 강한 침투 능력.
  • 저 유전 상수 매체의보다 안정적인 측정을위한 더 큰 동적 신호 범위.
  • 빠른 레이더 응답으로 여러 측정 모드.
4. 기술 사양 및 모델 선택
모델 KLD802
중간 비발 성 액체, 약간 부식성 액체
측정 범위 0.1m ~ 10/20/30/60/100m
프로세스 연결 플랜지 ≥ DN80
공정 온도 -40 0 110 ℃
프로세스 압력 -0.1 ~ 1.6 MPa

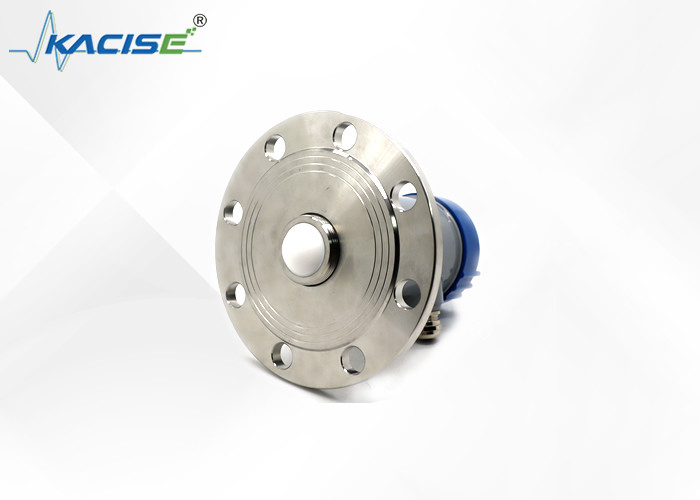

안테나 크기 32mm 렌즈 안테나
안테나 재료 ptfe
정확성 ± 1mm (35m 미만) ± 5mm (35m에서 100m 사이)
보호 수업 p67
중심 주파수 80GHz
발사 각도 3 °
전원 공급 장치 2 와이어 /DC24V /4 와이어 /DC12 ~ 24V /4- 와이어 /AC220V
포장 알루미늄/플라스틱/스테인레스 스틸
신호 출력 2 와이어 /4...20MA/HART 프로토콜 4 와이어 / 4 ... 20MA / RS485 MODBUS
5. 설치 요구 사항

기기를 설치할 때는 기기가 재료 흡입구 위에 설치하지 말고 교반 패들과 같이 신호에 영향을 미치는 다양한 물체를 피하십시오.

슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 4
슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 5
6. 전기 연결

전원 공급 장치 (4 ~ 20) MA/HART (2 와이어) :전원 공급 장치와 출력 전류 신호는 2 코어 차폐 케이블을 공유합니다.

(4 ~ 20) MA (4 와이어/6 와이어) :전원 공급 장치는 별도로 전원을 공급해야하며 4 개의 코어 차폐 케이블은 전원 공급 장치 및 현재 신호에 사용됩니다.

RS485/modbus :전원 공급 장치는 별도로 전원을 공급해야하며 4 코어 차폐 케이블은 전원 공급 장치 및 디지털 신호에 사용됩니다.

7. 연결
슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 6
8. 안전 가이드

지역 전기 설치 규정의 요구 사항을 관찰하십시오! 인사 건강 및 안전에 대한 지역 규정을 따르십시오. 기기의 전기 부품에 대한 모든 작업은 공식 교육을받은 전문가가 완료해야합니다.

9. 보호 등급

이 기기는 보호 클래스 IP66/67의 요구 사항을 완전히 충족합니다. 케이블 밀봉 헤드의 방수성을 확인하십시오.

슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 7
10. 센서 선형성

빔 각도는 레이더 파의 에너지 밀도가 최대 값의 절반 (3db 너비)에 도달하는 빔 각입니다. 마이크로파는 빔 범위에서 신호를 방출하고 방해하는 물체에 의해 반사 될 수 있습니다.

슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 8
KLD800 시리즈 제품 쇼
슬러리 저장탱크를 위한 KLD802 비컨택트 FMCW OEM RS485 레이더 레벨 게이지 9
