원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD802

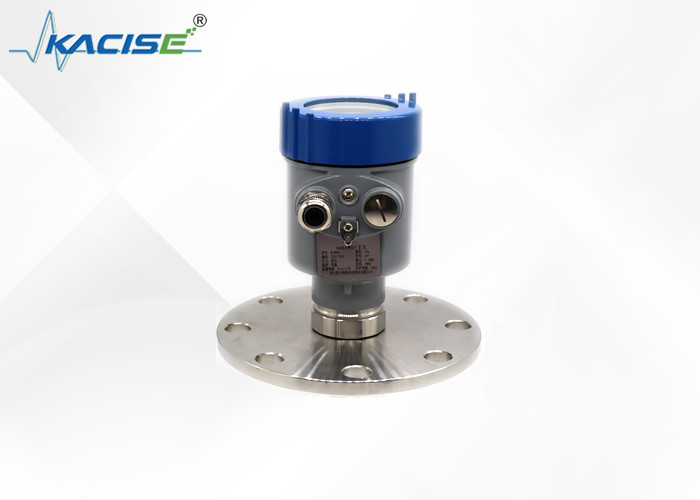

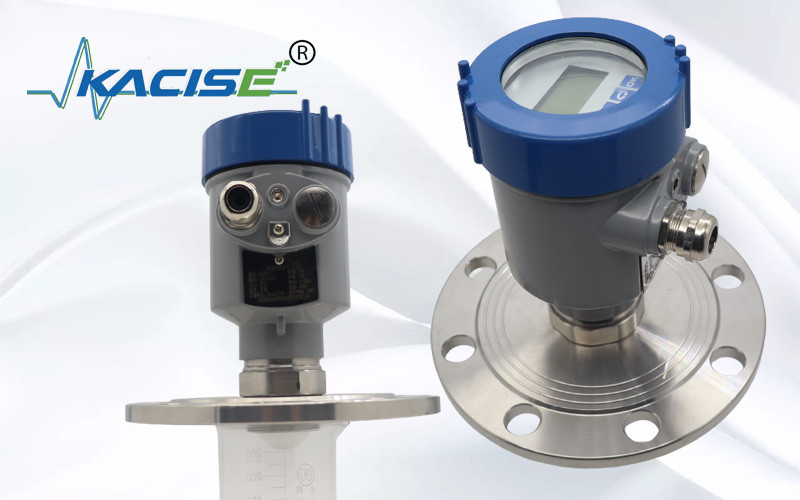

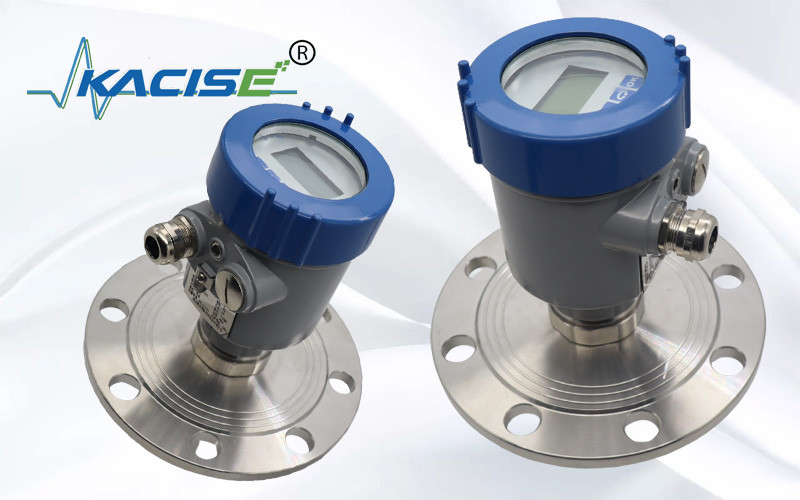

30m 고압 80G 비접촉 레이더 경미하게 부식성 액체를 위한 액정 레벨 송신기
30m 고압 80G 비접촉 레이더 액체 레벨 송신기는 약간 부식성 액체를 처리하는 데 훌륭한 선택입니다.고압에서도 30m까지의 액체 수치를 정확하게 측정할 수 있습니다.비 접촉 설계는 마모를 줄이고, 내구성 및 까다로운 산업 응용 프로그램에서 정확한 판독을 보장합니다.
1제품 차원
2작동 원리
레이더 안테나는 좁은 마이크로 웨브 펄스를 전송하여 테스트 매체의 표면에 도달하면 반사되어 다시 안테나 시스템에 수신됩니다.신호는 전기 회로로 전달되고 그 다음 레벨 신호로 변환되어야 합니다.마이크로 웨이브의 전송 속도가 매우 빠르기 때문에, 테스트 된 매체의 표면으로 마이크로 웨이브 전송에 사용 된 시간 그리고 다시 반사 된 시간은 거의 0입니다.
- 네
3기술적 특징
밀리미터 파동 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 실명 지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서 다른 레이더 제품보다 더 높은 신뢰성.
더 강한 침투력을 가지고 있으며 접착 및 응집의 경우 정상적으로 사용할 수 있습니다.
동적 신호 범위는 더 넓고 낮은 다이 일렉트릭 상수 매체의 측정은 더 안정적입니다.
여러 측정 모드, 빠른 측정 모드에서 레이더 응답
4기술 사양 및 모델 선택
| 모델 | KLD802 |
| 중간 | 부식성이 없는 액체, 약간 부식성이 있는 액체 |
| 측정 범위 | 0.1m~10/20/30/60/100m |
| 프로세스 연결 | 플랜지 ≥ DN80 |
| 공정 온도 | -40~110°C |
| 프로세스 압력 | -0.1~1.6 MPa |
| 안테나 크기 | 32mm 렌즈 안테나 |
| 안테나 재료 | PTFE |
| 정확성 | ±1mm (35m 이하의 범위) ±5mm (35m에서 100m 사이의 범위) |
| 보호급 | P67 |
| 중앙 주파수 | 80GHz |
| 발사 각도 | 3° |
| 전원 공급 | 2선 / DC24V / 4선 / DC12~24V / 4선 / AC220V |
| 껍질 | 알루미늄/플라스틱/무연강 |
| 신호 출력 | 2선 /4...20mA/HART 프로토콜 4선 /4...20mA/ RS485 모드버스 |
| 렌즈 안테나 지름 | Φ32mm 렌즈 안테나 | Φ42mm 렌즈 안테나 | Φ76mm 렌즈 안테나 | Φ74.7mm 렌즈 공기 정화 안테나 |
| 빔 각도 | 7° | 6° | 3° | 3° |
