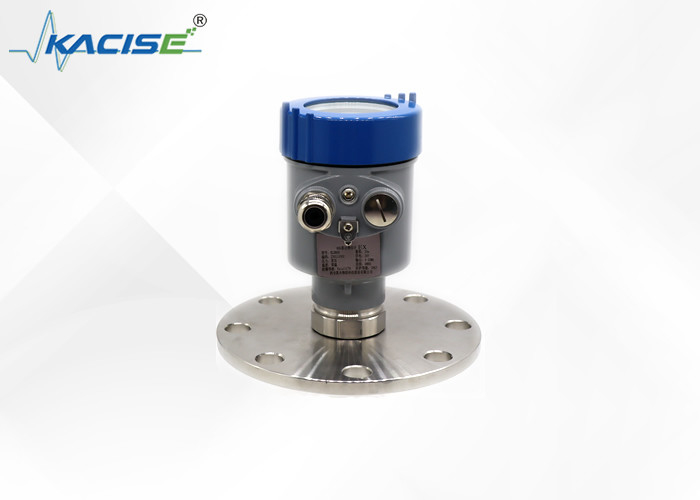

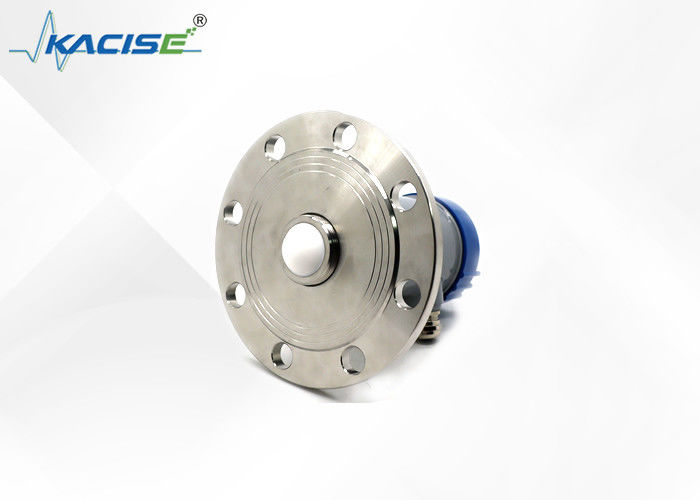

30m KLD802 고압 OEM 80G 1mm 정확성 비접촉 레이더 레벨 게이저 가벼운 부식 액체

30m KLD802 고압 OEM 80G 1mm 정확성 비접촉 레이더 레벨 게이저 가벼운 부식 액체
KLD802 고압 OEM 80G 비접촉 레이더 레벨 게이지는 주목할만한 장치입니다. 최대 30 미터 측정 범위로 약간 부식성 액체를 취급하기에 적합합니다.80G 레이더 기술을 탑재하여 1mm의 오류 범위를 가진 매우 정확한 측정이 가능합니다.이 수준의 정확성은 액체 수준 측정의 약간의 오차도 중요한 영향을 줄 수 있는 다양한 산업 공정에서 중요합니다.OEM 디자인은 다른 시스템과 설정에 대한 통합을위한 유연성을 제공합니다.고압에 견딜 수 있는 능력으로 까다로운 환경에서 안정적이고 정확한 수준의 경식 액체의 모니터링을 보장합니다.따라서 운영의 전반적인 효율성과 안전성을 향상시킵니다..
1제품 차원


2작업 원칙
레이더 안테나는 좁은 마이크로 웨브 펄스를 전송하여 테스트 매체의 표면에 도달하면 반사되어 다시 안테나 시스템에 수신됩니다.신호는 전기 회로로 전달되고 그 다음 레벨 신호로 변환되어야 합니다.마이크로 웨이브의 전송 속도가 매우 빠르기 때문에, 테스트 된 매체의 표면으로 마이크로 웨이브 전송에 사용 된 시간 그리고 다시 반사 된 시간은 거의 0입니다.

3기술적 특징
밀리미터 파동 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 실명 지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서 다른 레이더 제품보다 더 높은 신뢰성.
더 강한 침투력을 가지고 있으며 접착 및 응집의 경우 정상적으로 사용할 수 있습니다.
동적 신호 범위는 더 넓고 낮은 다이 일렉트릭 상수 매체의 측정은 더 안정적입니다.
여러 측정 모드, 빠른 측정 모드에서 레이더 응답
4기술 사양 및 모델 선택

5설치 요구 사항
장비를 설치 할 때 재료 입구 위에 설치하는 것을 피하고, 흔들리는 파들 등 신호에 영향을 미치는 다양한 물체를 피하려고 노력하십시오.

6전기 연결
전원 공급
(4 ∼ 20) mA/HART (두 개의 유선)
전원 공급 및 출력 전류 신호는 두 개의 코어 보호 케이블을 공유합니다. 특정 공급 전압 범위에 대한 기술 데이터를 참조하십시오.
(4 ∼20) mA ((4 와이어/6 와이어)
전원 공급은 별도로 공급해야 합니다.그리고 전원 공급 및 전류 신호를 위해 4 코어 보호 케이블이 사용됩니다 (전류 신호와 RS485 인터페이스는 동시에 출력 될 수 있습니다.), 그리고 동시에 출력하려면 6핵 보호 케이블이 필요합니다.)
RS485/Modbus
전원 공급은 별도로 공급되어야하며 전원 공급 및 디지털 신호를 위해 4 코어 보호 케이블이 사용됩니다. (전류 신호와 RS485 인터페이스는 동시에 출력 될 수 있습니다.,그리고 동시 출력을 위해 6핵 보호 케이블이 필요합니다.)
7- 연결

8안전 가이드
지역 전기 설치 규정의 요구 사항을 준수하십시오. 직원의 건강 및 안전에 대한 지역 규정을 따르십시오.기기의 전기 부품에 대한 모든 작업은 정규 교육을 받은 전문가가 완료해야합니다.제품 사양이 귀하의 요구 사항을 충족하는지 확인하기 위해 기기의 이름 표지를 확인하십시오.전원 공급 전압이 기기의 이름 표지판에 표시된 요구 사항과 일치하는지 확인하십시오..
9보호 수준
이 장치는 보호 클래스 IP66/67의 요구 사항을 완전히 충족합니다. 케이블 밀폐 머리의 방수성을 보장하십시오. 아래와 같이:

설비가 IP67의 요구 사항을 충족하는지 확인하는 방법:
밀폐 머리가 손상되지 않았는지 확인합니다.
케이블이 손상되지 않았는지 확인하십시오.
사용 된 케이블이 전기 연결 규정의 요구 사항을 충족하는지 확인하십시오.
전기 인터페이스에 들어가기 전에, 물 가구로 흐르지 않도록 케이블을 아래로 구부러, 참조 1
2 참조, 케이블샘을 단단히 부탁드립니다
사용되지 않는 전기 인터페이스를 블라인드 플러그로 연결하십시오, 3 참조
10센서 선형성
빔 각도
빔 각은 레이더 파도의 에너지 밀도가 최대 값의 절반 (3dB 너비) 에 도달하는 빔 각이다.마이크로파 는 광선 범위를 벗어난 신호 를 방출 하며, 방해 하는 물체 들 에 의해 반사 될 수 있다.


 안테나 크기가 커지고 빔 각도 α가 작을수록 간섭 음향이 덜 생성됩니다.
더 정확한 측정을 위해 내부 장치 (최한 스위치, 온도 센서, 기지, 진공 고리, 난방 스핀, 바프 등) 를 설치하지 마십시오.시그널 빔 범위 내에서.
KLD800 시리즈 제품 쇼
