| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 모델 번호: | KLD801 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 통 |
| 배달 시간: | 5-8 작업 일수 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 100+ |
| 매체: | 유동적이고 비부식성입니다 | 측정 범위: | 0.05m~10/20/30/60/100m |
|---|---|---|---|
| 프로세스 접속: | G112A / 112NPT 스레드 | 프로세스 온도: | -40~80C |
| 프로세스 압력: | - 0.1~0.3 MPa | 안테나 크기: | 32 밀리미터 렌즈 안테나 |
| 안테나 소재: | PTFE | 정확성: | ±1mm |
| 보호 클래스: | IP67 | 중심 주파수: | 80GHz |
| 입사각: | 3' | 전원 공급기: | DC24V/DC12~24V /AC220V |
| 케이스: | 알루미늄 / 플라스틱 / 스테인레스 강 | 신호 출력: | 4...20mA/HART protocol/RS485 모드 버스 |
| 하이 라이트: | RS485 2중 출력 레이더 레벨 센서,연속적인 레이더 액위 감지기,20mA 수위 감지부 |
||

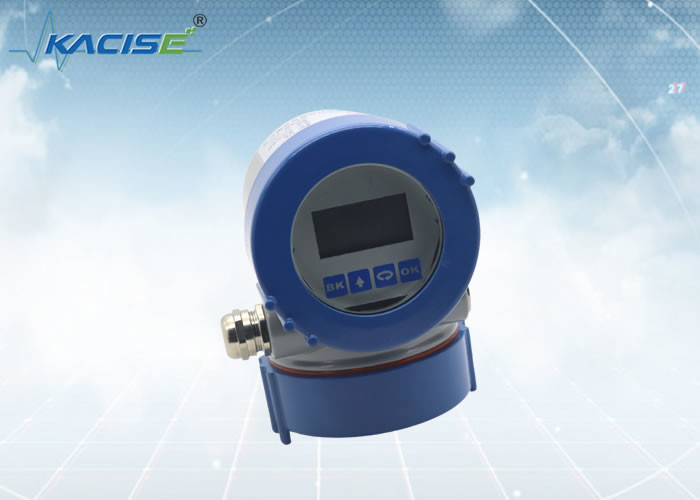

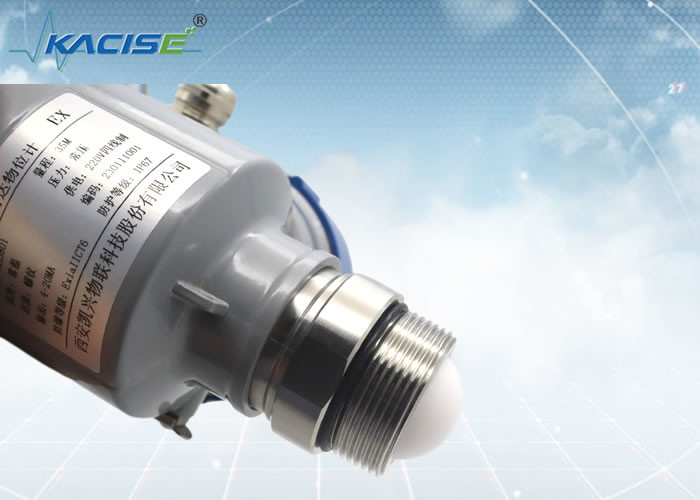

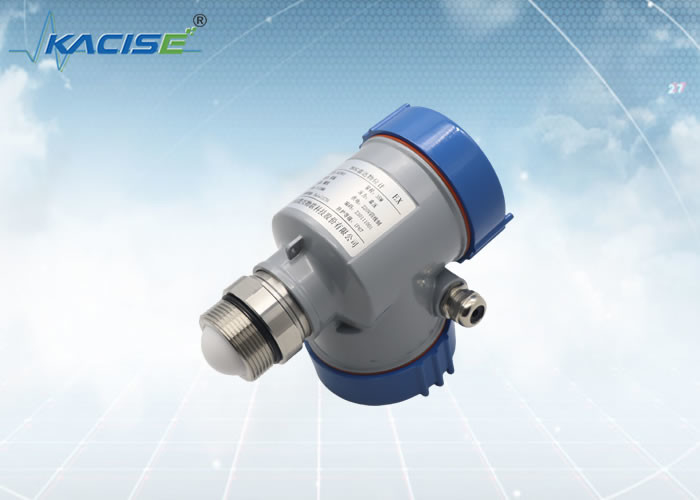

KLD801 80G FM 레이더 레벨 센서
도입
80GHz 주파수로 측정하기 위한 레이더 레벨 센서. 레이더 빔은 유일한 포커싱 성능을 가집니다. 26G 또는 6G 레이더와 비교해서, 그것은 더 높은 주파수, 더 짧은 파장, 더 작은 빔 각과 더 집중된 에너지의 특성을 가집니다. 심지어 선박에서 조차 가열 코일 또는 혼합 장치와 같이 내장 부분과 함께, 센서는 믿을 만한 측정 결과를 제공하고 선박 내벽 위의 저장고가 정확한 측정 결과에 영향을 미치지 않습니다.
KLD801 80G 레이더 레벨 게이지는 주파수 변조 지속파 (FMCW) 기술력을 채택합니다. 안테나는 주파수를 선형으로 증가하는 격조 높은 주파수 변조 레이더 신호를 전송합니다. 송신된 레이더 신호는 측정된 매체에 의해 반영된 후 똑같은 안테나에 의해 받아들입니다. 똑같은 순간에, 송신된 신호 주파수와 용인된 신호 주파수 사이의 주파수 차는 측정 거리에 비례합니다. 수집된 주파수 차 신호는 반사된 에코의 스펙트럼을 획득하기 위해 고속 푸리에 변환 (FFT)를 받고 측정될 달 목표에 대한 거리가 이것을 기반으로 산정됩니다.
특징
26G 또는 6G 레이더와 비교해서, 80G 레이더는 더 높은 주파수, 더 짧은 파장, 더 작은 빔 각과 더 집중된 에너지의 특성을 가집니다. FMCW 기술의 적용과 연결되어 그것은 다음과 같은 특성을 가집니다 :
|
KLD801
|
매체 : 유동적이고 비부식성입니다 측정 범위 : 0.05m~10/20/30/60/100m 프로세스 접속 : G112A / 112NPT 스레드 프로세스 온도 : -40~80C 프로세스 압력 : - 0.1~0.3 MPa 안테나 크기 : 32 밀리미터 렌즈 안테나 안테나 소재 : PTFE 정확도 : ±1mm 보호 클래스 : IP67 중심 주파수 : 80GHz 각에 착수하세요 : 3' 전원 공급기 : 2가닥 도선 /DC24V 사선용 system/DC12~24V 사선용 system/AC220V 케이스에 넣는 것 : 알루미늄 / 플라스틱 / 스테인레스 강 신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜 4선식 : 4...20mA/ RS485 모드 버스 |
표준 나사 차원 테이블 도표
제품 치수
밀리미터에 유닛 :
설치 방법
스레드 설치
애플리케이션
