원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUM-A
참고: 범위 정보는 매우 중요합니다.

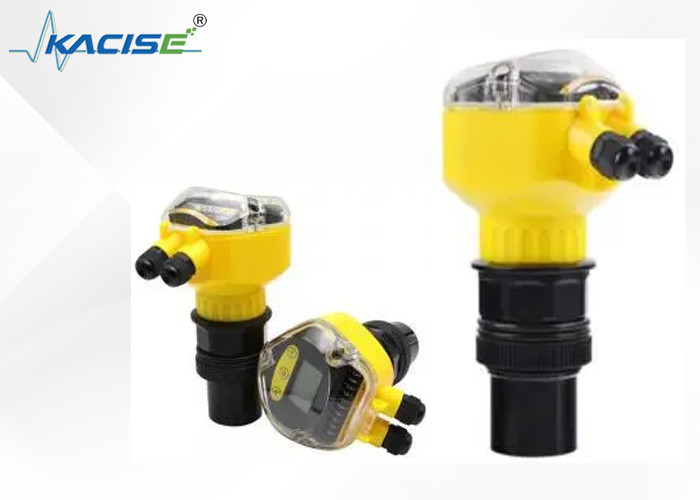

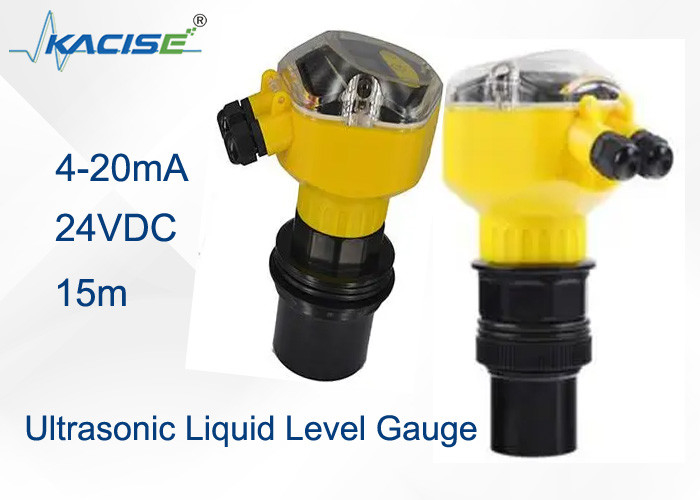

RS485 초음파 액체 수준 측정기는 기술 혁신의 절정입니다. 24V에서 최적의 기능을 수행하여 기름 수준 거리의 정밀한 측정에 탁월합니다.RS485 통신 프로토콜을 활용하여, 그것은 데이터 전송과 원활한 통합을 효율화합니다. 신뢰성 있고 정확한 판독은 석유 저장 및 관리의 중요한 측면에 종사하는 산업에 필수적입니다.원활한 운영과 향상된 생산성을 보장합니다..
기술적인 특징:

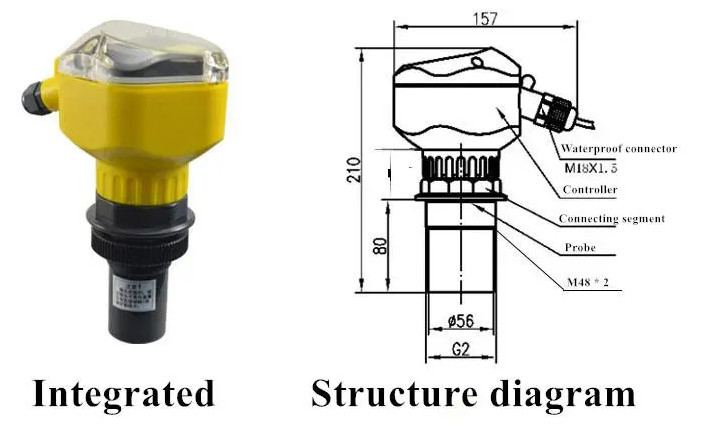

구조:
기술 사양:
| 매개 변수 | 컴팩트형 | 분할 종류 |
| 범위 | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| 정확성 | 00.5%~1% | |
| 결의 | 3mm 또는 0.1% ((더 큰 것이 효과적입니다) | |
| 표시 | 영어 LCD | 영어 LCD |
| 아날로그 출력 |
4선 4·20mA/510Ω 부하 2선 4·20mA/250Ω 부하 |
4·20mA/510Ω 부하 |
| 릴레이 출력 | 2방향 AC 250V/5A 또는 DC 30V/5A, 프로그래밍 가능 (선택) | 2방향 또는 4방향 AC 250V/ (NO:10A,NC:6A) 또는 DC 24V/ 10A, 프로그래밍 (선택) |
| 전원 공급 |
24VDC (디폴트) 220V AC+15%@50Hz 12VDC 배터리 |
24VDC 120mA (디폴트) 220V AC+15%@50Hz 12VDC 배터리 |
| 환경 온도 |
디스플레이 기기: 20°C+60°C 변압기-20°C+80°C |
디스플레이 기기 -20°C+60°C 변압기-20°C+80°C |
| 의사소통 | RS485,RS232 (선택) | |
| P로토콜 | 모드버스-RTU | |
| 보호 | 디스플레이 기기 IP66, 변환기 IP68 | |
| 변압기 케이블 | 아니 |
기본 10m 최대 100m를 주문할 수 있습니다 (전자기 간섭 없이) |
| 변압기 설치 | 범위와 변환기에 따라 | 범위와 변환기에 따라 |
| 전력 소비 |
스플릿 타입의 특량은 다음과 같습니다. 단 mA 출력으로 1.5W/24V (표준) 이다. RS485 출력만 있으면 0.9W/24V (선택) 이다. RS485 및 mA 출력으로 1.6W/24V (선택) 이다. 두 개의 릴레를 추가하면 전력은 0.8W/24V로 증가합니다. 220VAC 스플릿 타입의 전력은 5W/220VAC입니다.
콤팩트 4선 기기의 특산력은 다음과 같습니다. 단 mA 출력으로 1W/24V (표준) 이다. RS485 출력만 있으면 0.6W/24V (선택) 이다. RS485 및 mA 출력으로 1.1W/24V (선택) 이다. 2개의 릴레를 추가하면 전력은 1W/24V로 증가합니다. 220VAC 콤팩트 4선 기기의 전력은 5W/220VAC입니다.
24V 콤팩트 2선 기기 출력 전력과 기기 출력 전류 값은 관련이 있습니다: (4mA/0.096W-20mA/0.48W) |
|
모델 선택:
| KUM-A | ||||||
| 측정 범위 | ||||||
| A | 5m | |||||
| B | 10m | |||||
| C | 15m | |||||
| D | 20m | |||||
| E | 30m | |||||
| F | 40m | |||||
| G | 50m | |||||
| H | 60m | |||||
| 출력 신호 | ||||||
| A | 4~20mA | |||||
| 정확성 | ||||||
| 0.5 | 00.5% | |||||
| 1.0 | 1% | |||||
| 전원 공급 | ||||||
| A | 24Vdc | |||||
| B | 11~30Vdc | |||||
| 탐사기 유형 | ||||||
| A | PVDF | |||||
| B | 알루미늄 합금 | |||||
| C | ABS | |||||
| D | 스테인레스 스틸 316L | |||||
| E | 테플론 | |||||
| F | 티타늄 합금 | |||||

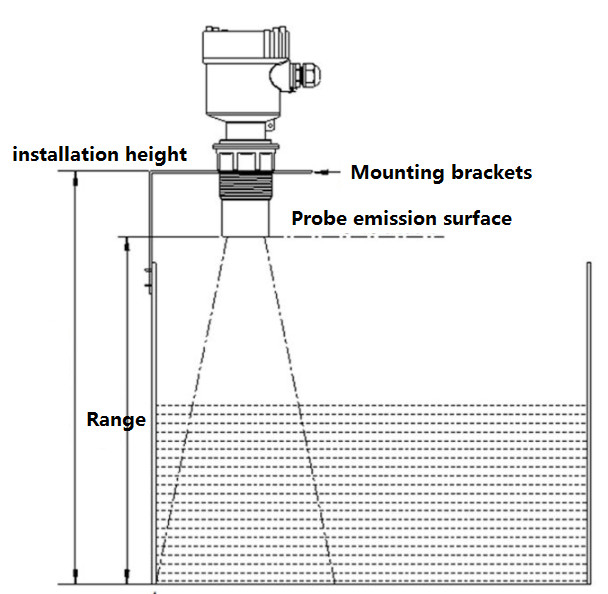

응용 프로그램 및 설치:
설치 중 일반적인 문제 및 해결책 지침
|
오류 설명 |
발급의 원인 |
해결책 |
|
미터는 표시되지 않습니다, 작동하지 않습니다 |
잘못된 전원 공급, 잘못된 배선 |
DC24v 전원 공급 장치가 올바른지 확인 |
|
계기는 표시가 있습니다, 작동하지 않습니다 |
1레벨 게이지는 액체 수준이나 물질 수준과 일치하지 않습니다 |
1. 레벨 측정기의 정렬 방향을 조정하고, 평준화 및 컨테이너에 플라스틱 튜브를 추가하기 위해 술 수준을 사용 |
|
기기 디스플레이가 불안정하거나 측정 값이 큰 편차를 나타냅니다. |
1물질 레벨은 맹점으로 들어갑니다. |
1. 레벨 미터를 높이거나 레벨이 너무 높지 않도록 |
설치 포트 또는 원형 파이프에 설치된 프로브가 있는 컨테이너의 경우, 4m, 6m 및 8m 타입 레벨 게이즈 컨테이너의 플랜지 연결 길이는 400mm 미만되어야 합니다.그리고 12m 평면 가이드 컨테이너의 길이는 400mm 미만해야 합니다..
150mm, 15m, 20m, 30m 레벨 센서 프로브는 설치 포트에서 돌출해야합니다.
