원래 장소:
중국
브랜드 이름:
Kacise
모델 번호:
KUFM2000

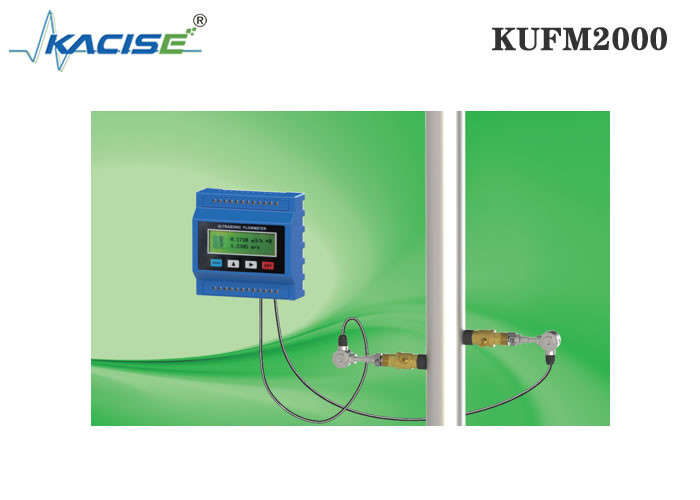

KUF2000 시리즈 삽입 초음파 유량 측정 기구
도입
KUF2000 시리즈 삽입물 형태 초음파 유량 측정 기구는 미터와 삽입 변환기로 구성됩니다.
파이프라인에 2 홀을 열음으로써 변환기를 설치하세요. 전문화된 도구를 이용하여 결산일 식수에 대한 어떤 필요. 변환기는 더 안정되고 믿을 만한 측정을 만드는 유체와 직접 접촉합니다.
Pt100 감온 소자를 연결시키면, 그것은 열 / 에너지 측정을 실현할 수 있습니다.
KUFM2000 유량계 모듈은 소용적, 전체적 기능과 저비용을 가지고 있습니다.
메인 유닛은 리드 레일 설치를 사용합니다. DN50mm부터 DN6000mm까지 관경에 적합합니다.
근무 조건
| 메인 유닛 | 센서 | |
| 보호 | IP30 | IP68 |
| 습도 | ≤80%RH | |
| 온도 | -20~60C | -30~160C |
기본 매개변수
| 정확도 | ±1% |
| 속도영역 | 0~±10m/s, 양방향이 측정 |
| 관경 | DN50~DN6000 |
| 온도 | - 30~160C |
| 액체의 타입 | 단일 액체는 음파를 전할 수 있습니다. 물, 바닷물, 하수, 기름, 화학, 술, 등과 같이 |
| 파이프재 |
탄소강, 스테인레스 강 304, 스테인레스 강 316. 플랜지 표준 GB/T9119-2000, GB/T81-94 |
| 신호 출력 |
1개 방식 4-20mA 출력 (임피던스 0~1K, 정확도 0.1%) 1 방식 OCT 펄스 출력 기구 (펄스폭 6 ~ 1000 부인) 1개 방식 릴레이 출력 |
| 신호 입력 | 3개 방식 4-20mA 입력이 PT100 백금 저항기를 연결시킴으로써 측정을 가열시키기 위해 달성됩니다. |
| 인터페이스 | RS485, 지원 모드 버스 |
| 데이터 스토리지 | SD 카드는 정기적으로 (선택적인) 프리 셋트 결과를 저장합니다 |
| 전원 공급기 | DC8~36V 또는 AC10~30V |

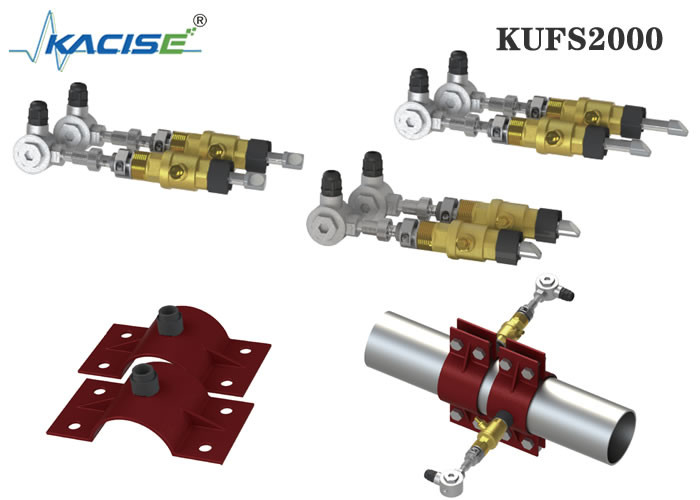

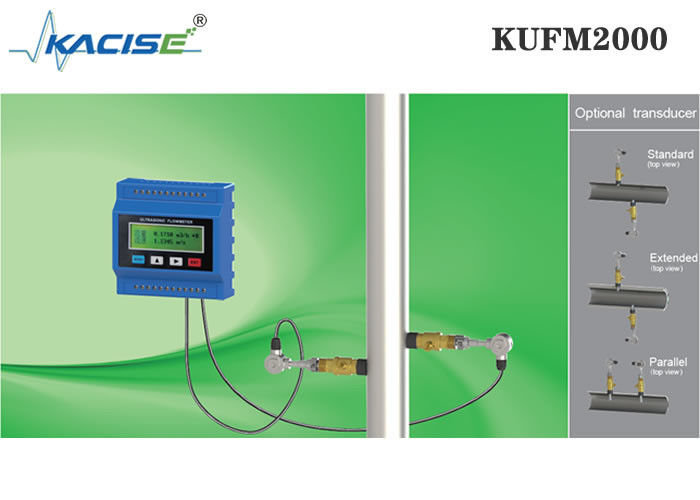

선택적 삽입 센서
표준 삽입 센서
파이프라인에 적합한 ·는 직접적으로 탄소강과 같이, 용접되고 녹슬지 않습니다.
·는 두께 ≤ 2 0을 파이프라인으로 보냅니다
· 측정 범위 : DN50~DN6000
· 온도 범위 :-30~+160C
확대된 삽입 센서
파이프라인에 적합한 ·는 직접적으로 시멘트 관, 무쇠, PVC, 강철 또는 복합 재료와 같이, 용접될 수 없습니다.
·는 두께 ≤ 7 0을 파이프라인으로 보냅니다
· 측정 범위 : DN50~DN6000
· 온도 범위 :-30~+160C
평행한 삽입 센서
불충분한 공간의 설치에 적합한 ·.
각각 용접 가능 용접 불가능 파이프라인에 적합한 ·.
· 제한 없는 파이프라인 두께, 삽입 depth=1/3 내경.
· 측정 범위 : DN80~DN6000
· 온도 범위 : -30~+160C
파이프 클램프
파이프 클램프를 이용하여, 삽입 센서는 용접 없이 설치될 수 있습니다. 설치 동안 식수를 자르늘 필요가 없습니다. 특히 적당하 시멘트를 위해 배관하고 철파이프, PVC를 던졌고 파이프 또는 복합 재료를 구리도금합니다.
명령 정보
