| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 모델 번호: | KDI |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 통 |
| 배달 시간: | 5-8 작업 일수 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 100+ |
| 매개변수: | 다음 표를 참조하십시오 | ||
|---|---|---|---|
| 하이 라이트: | 디지털 표시 제어기 20mA,한국 개발연구원 디지털 표시 제어기,30 밀리미터 디지털 유체면 제어기 |
||

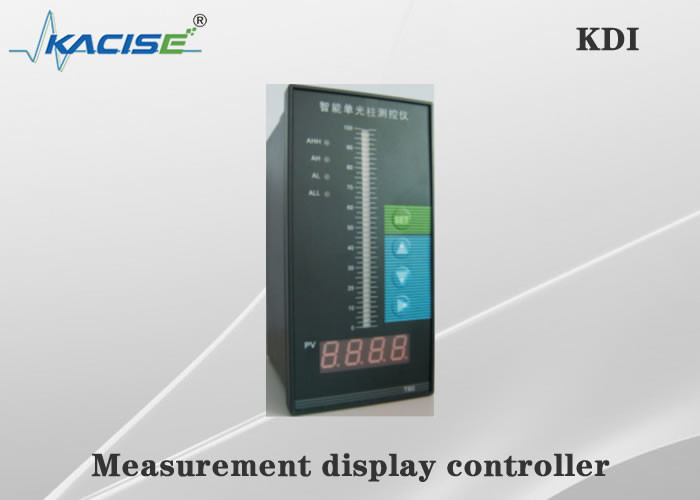

한국 개발연구원 시리즈 디지털 표시 제어기
도입
한국 개발연구원 일련 디스플레이 제어부는 다양한 온도, 압력, 액위, 길이, 기타 등등의 측정과 제어에 적합합니다. 마이크로프로세서를 사용하는 디지털 처리는 다양한 비선형 신호의 대단히 정확한 선형 보정을 가능하게 합니다.
한국 개발연구원 일련 경량 기둥 디스플레이 제어부는 디지털 측정표시와 아날로그 측정표시를 통합합니다. 그것은 정확하게 실시간 측량값을 드러내고 제어하기 위해 디지털 LED 디스플레이를 채택합니다. 동시에, 그것은 분명히 그리고 직관적으로 실시간 측정치를 드러내기 위해 고정밀 40 라인 라이트 칼럼 디스플레이를 채택합니다. 다른 측정 파라미터와 비교하는 것은 편리하고 직관적입니다.
한국 개발연구원 시리즈 디스플레이 제어부는 기구의 내부 매개 변수의 세팅 인터페이스를 (입력 유형, 계산 모드, 출력 파라메터, 통신 파라미터, 기타 등등을 포함하여) 사용자에게 공개합니다.
한국 개발연구원 일련 디스플레이 제어부는 다수 색인 번호를 입력하는 것 사이에 전환할 수 있습니다. 진보적 점퍼 제거 기술로, 입력 색인번호를 바꿀 때 점퍼 또는 스위치를 바꾸기 위한 어떤 필요가 없습니다. 전체 기구 변경 프로세스는 떨어져서 강화될 필요가 없습니다. 단지 미터의 색인번호와 관련된 매개 변수를 정하고 입력 색인번호는 온라인으로 바뀔 수 있습니다.
한국 개발연구원 일련 디스플레이 제어부는 다양한 표준 일련 쌍반 통신 기능과의, 다중기계 소통을 지원하고 다양한 통신 옵션 (RS-232C, RS-485, RS-422, 기타 등등과 같이), 기구의 내부 매개 변수가 자유로이 할당되는 통신 전송 속도 300 ~ 9600bps를 선택할 수 있습니다. 지적 관리 시스템을 형성하는 것은 직렬 입출력 장치와 다양한 장치와 통신할 수 있습니다 (컴퓨터, 프로그램 가능 제어기, PLC, 기타 등등과 같이). 그것은 WINDOWS'9X 플랫폼을 기반으로 일련의 데이터 수집기와 모든 중국 산업 제어 구성 소프트웨어를 갖추고 있으며, 그것이 편리하게 다양한 기구와 호스트 컴퓨터의 네트워크 관리를 실현할 수 있습니다.
특징
컴퓨터 디지털 오토-튜닝의 · 신개념
· 명백하고 명백한 측정은 전시합니다
· 지원 다중기계 네트워크 통신, 통신 프로토콜은 자유로이 설정될 수 있습니다
· 유일한것 완전 개방 사용자 정의 인터페이스
· 세트 매개 변수 파워-오프 영구 보존과 매개 변수 암호 잠금
· 완전히 디지털 냉접점 보상
· 다양한 크기 외부 구조 크기
· 교류 & 직류 스위칭 파워 공급 모드
매개 변수
표준 인덱스링 온도 센서와 조화를 이루는 것 :
| 입력 신호 |
인덱싱 아니오. |
결의안 | 센서 | 범위 |
| 비 | 1 |
Platinum30-platinum6 로듐
|
400~1800C | |
| Ｓ | 1 | Platinum10 백금 | 0~1600C | |
| Ｋ | 1 | 니켈 크롬 니켈 실리콘 | 0~1300C | |
| Ｅ | 1 |
니켈 크롬 콘스탄탄
|
0~1000C | |
| Ｊ | 1 |
철-콘스탄탄
|
0~1200C | |
| Ｔ | 0.1 |
구리-콘스탄탄
|
-199.9~3200C | |
| Wre | 1 |
Tungsten3-tungsten25
|
0~2300C | |
| Pt100 | 1 | 백금 열 저항 R0 = 100Ω | -199~650C | |
| Pt100 | 0.1 | 백금 열 저항 R0= 100Ω | -199.9~320.0C | |
| Cu50 | 0.1 | 열 저항 R0= 50Ω을 구리도금하세요 | -50.0~150.0C |
위스 표준 신호 송신기 :
| 입력 신호 |
표준 신호 범위 |
입력 저항 | 상응하는 송신기 | 측정 범위 |
|
다양한 mV 신호 0~10mA 4~20mA 0~5V 1~5V 30~350Ω |
≥10MΩ ≤250Ω ≤250Ω ≥250KΩ ≥250KΩ |
홀 송신기 DDZ-II 유형 기구로 적합합니다 DDZ-III 유형 기구로 적합합니다 DDZ-II 유형 기구로 적합합니다 DDZ-III 유형 기구로 적합합니다 멀리 있는 압력 레지스터로 적합합니다 |
사용자 요구에 따른 집합.
범위 : -1999~9999 |
주요 기술적인 매개 변수
| 입력 신호 | 아날로그 |
저항 : 표준 열 저항 (Pt100, Cu50과 같은 원격 압력저항)
갈바닉 커플들 : 표준 열전대 (비, Ｓ, Ｋ, Ｅ, Ｊ, Ｔ, WRe, 기타 등등.)
경향 : 0~10mA, 4~20mA, 0~20mA, 기타 등등 (입력 임피던스 ≤250Ω) |
| 측정 범위 | -1999~9999 | |
| 정확도 | 0.2% 일천초분의 일초 ±1 또는 0.5% 일천초분의 일초 ±1 | |
| 결의안 | 1, 0.1, 0.01 또는 0.001 | |
| 온도 보상 | 0~50 | |
| 표시 방법 |
- 19999~9999 측정치 디스플레이 - 19999~9999 설정값 디스플레이 0~100% 측정치 경량 기둥은 전시합니다 LED 가동상태표시 |
|
| 경량 기둥 정확도 | 경량 기둥은 디스플레이 정확도는 1%입니다 | |
| 제어 수법 | 반발과 위치 ON / 꺼짐 상태 | |
| 출력 신호 |
아날로그 출력
|
DC 0-5V (부하 용량 ≤250Ω) DC 1~5V (부하 용량 ≤250Ω) DC 0~10mA (부하 용량 ≤750Ω) DC 4~20mA (부하 용량 ≤500Ω) |
|
스위치 출력
|
중계기 제어기 출력 - 반발과 중계기 ON / 꺼짐 상태 접점 용량 : AC220V/3A ; DC24V/6A (저항부하)
제어 가능한 실리콘 아웃풋-SCR (제어 가능한 제로 크로싱 펄스)이 제어 가능한 실리콘을 일으킬 수 있습니다 : 400V/100A
고체 상태 릴레이 출력 - SSR (고체 상태 중계 제어 신호) 출력, 6 ~ 24 / 30mA (전압이 조정될 수 없습니다) |
|
|
통신 출력
|
정합 모드 - 표준 일련 쌍방향 커뮤니케이션 인터페이스 : RS-485, RS-232C, RS-422, 기타 등등. | |
| 공급 출력 | DC24V, 부하 용량 ≤30mA | |
| 제어 수법 |
선택적 1~4 한계 제어, LED 지시. 제어 모드는 반발과 중계기 ON / 꺼짐 상태입니다 (사용자가 자유로이 그것에서 설정할 수 있습니다)
|
|
| 제어 정밀도 | ±1 | |
| 경보 모드 | 당신은 1~4 제한 경보, LED 지시를 선택할 수 있습니다. 제어 모드는 반발과 중계기 ON / 꺼짐 상태입니다 (사용자가 자유로이 그것에서 설정할 수 있습니다) | |
| 알람 정확도 | ±1 | |
| 온도 보상 | 0~5 0' Ｃ 디지털 온도 자동 보정 | |
| 매개변수 설정 |
오우 패널 터치형 프레스 키 디지털 설정 오우 파라미터 설정값은 영구히 있고 권력이 떨어질 때 잡습니다 오우 파라미터 설정값 암호 잠금 |
|
| 보호 방법 |
오우 입력 루프 분리 알람 (열전대 또는 저항이 입력했을 때), 릴레이 출력, LED 지시 범위 알람 하에 / 에 오우 입력 전압 자동 리셋 하에 오우 전원 오워크 비정상적으로 자동 리셋 (감시견) |
|
| 온라인 커뮤니케이션 | 통신 프로토콜 2선식 시스템, 3선식 또는 4선식이 (예를 들어 RS485, RS232C, RS422, 등이고. ) 또한 사용자에 의해 특별히 요청될 수 있습니다. 300 내지 9 6 0 0 비 Ｐ Ｓ의 보드 비율은 기구의 내부 매개 변수에 의해 자유로이 설정될 수 있습니다. 인터페이스와 메인 유닛은 광전기로 분리되고 통신 거리가 1.2 킬로미터에 도달할 수 있습니다. 시스템은 마스터-슬레이브 통신 모드를 채택합니다. 전체 제어 고리는 단지 원 두 (3, 4) 코어 케이블이 필요하며, 그것이 호스트 컴퓨터와의 통신을 실현할 수 있습니다. 상부 컴퓨터는 사용자에 의해 설정된 장치 번호를 부르고,로 각각 악기의 현장을 부를 수 있습니다. 자료를 수집하고, 기구의 내부 매개 변수에서 정한 것을 사용될 수 있습니다. 데이터 수집기와 산업 제어 소프트웨어를 갖추어 그것은 다양한 기구와 하나 이상의 마이크로컴퓨터 사이의 온라인 커뮤니케이션을 실현할 수 있습니다. | |
| 사용 환경 |
오우 대기 온도 0~5 0' Ｃ 오우 상대 습도 ≤ 85 Ｒ Ｈ 오우는 강한 부식성 가스를 회피합니다 |
|
| 전원 공급기 |
정상 형태 : 오우 Ｃ 220 Ｖ + 10 - 1 5 % (50 Hz 선형 전력 원천 ± 2Hz명) 특별 유형 : 오우 Ｃ 90 ~ 260 Ｖ - 스위치 전원 오우 직류 24 Ｖ ±2 Ｖ - 스위치를 끄기 전원 공급기 |
|
| 소비 전력 |
오우 ≤5 Ｗ (A Ｃ 220 Ｖ 선형전원공급장치) 오우 ≤4 Ｗ (A Ｃ 90 V~265 Ｖ 스위치 전원 공급) 오우 ≤4 Ｗ (직류 4 Ｖ 전원 공급기) |
|
| 중량 | 420g (AC220V 선형전원공급장치) | |
차원
(밀리미터에) 다이얼 개구 사이즈
-C80.T880 시리즈 (수평식)
-C40 시리즈 (수평식)
-C70 시리즈 (수평식)
-C10 시리즈 (수평식)
-S80.(수직인) ST80 시리즈
(수직인) -S40 시리즈
-C90 시리즈
명령 정보
| 모델 | 코드 | 기술 | |||||||||
| 아이- | |||||||||||
| 외양 특징 |
Ｃ Ｓ |
수평 디스플레이 기구 (주기 1) 수직 디스플레이 기구 (주기 1) |
|||||||||
| 차원 |
1 4 7 8 9 |
48 X48mm (수직인) 96 Ｘ 48 밀리미터 (수평선상) 48 X96mm 72 Ｘ 72 밀리미터 ((수직인) 160 Ｘ 80 밀리미터 (수평선상) 80 X160mm 96 Ｘ 96 밀리미터 |
|||||||||
| 제어 |
01 03 04 |
측정표시 이중 극한 제어 4 한계 제어 또는 네 제한 경보 출력부 (기록 2) |
|||||||||
| 통신 방식 | 통신 방식을 보세요 | ||||||||||
| 출력 | 기구 출력 방법을 보세요 | ||||||||||
| 입력 | 입력 유형 선택 코드를 보세요 | ||||||||||
| 제1 알람 방법 |
엔 Ｈ Ｌ |
어떤 알람 (빠질 수 있습니다) 상위 한계 제어 / 알람 (네 한계 제어 / 알람 2H 기록 2) 하한 제어 / 알람 (네 한계 제어 / 알람 2L 음 2) |
|||||||||
| 두번째 알람 방식 |
엔 Ｈ Ｌ |
어떤 알람 (빠질 수 있습니다) 상위 한계 제어 / 알람 (네 한계 제어 / 알람 2H 기록 2) 하한 제어 / 알람 (네 한계 제어 / 알람 2L 음 2) |
|||||||||
| 공급 출력 | Ｐ | DC24V 공급 출력 | |||||||||
| 전원 공급기 |
Ｗ Ｔ |
DC24V 전원 공급기 (전원 공급기를 바꾸는) AC90 ~ 265V 전원 공급기 AC220V 전원 공급기 (선형전원공급장치가 빠질 수 있습니다) |
|||||||||
