원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
ce,ISO9001
모델 번호:
KUS 시리즈
1. 매개 변수
| 모형을 만드세요 : KUS600 | |
| 측정 범위 |
600... 5000 밀리미터. 전원 공급기가 24V이면 측도 거리는 6 미터에 도달할 수 있습니다. |
| 맹점 | 600 밀리미터 |
| 공급 전압 | 3.3 ... 24 VDC, 물결형 10 %SS |
| 무부하 공급전류 I0 | 슬립 시간 동안 ≤ 20 마 액티브 기간과 ≤0.3mA |
|
출력 신호 |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 아날로그 출력. |
| 측정 정확도 | ≤1 %F.S. |
| 온도 보상 | 예 |
| 결의안을 정렬시키기 | 0.1 밀리미터 ; |
근무 조건
| 작동 온도 | -40...85C(233...358K) |
| 저장 온도 | -40...85C(233...358K) |
다른 교육
| 전기 접속 | 5 코어 케이블 (아날로그 출력), 6 코어 케이블 (스위치 출력) ; |
| 보호 클래스 | IP67 |
| 쉘 소재 | PVC /PVDF/PTFE/ABS |
전기 접속과 신호 정의
| 라인 순서 | 컬러 | 정의 |
| 1 | 빨강 | 전원은 긍정적입니다 |
| 2 | 검정색 | 전원 반환 지상 |
| 3 | 노랑색 | 아날로그 출력, 전압 출력, 현 생산량 스위치 출력 |
| 4 | 청색 | RS485 A+ 또는 uart TXD |
| 5 | 그린 | RS485 비 또는 uart RXD |
다이어그램의 유닛은 밀리미터입니다
4. 설치 조건
만약 센서가 0C 이하 환경 온도 강하에 설치되면, 그것이 보호 대책에 잘 하여야 합니다. 스틸 너트를 사용하는 관통 홀에서 센서의 다이렉트마운트의 경우에, 그것은 하우징 스레드의 중앙에 고쳐져야 합니다.
5. 명령 정보
| KUS | 모델 | 출력 | 범위 | 묘사하세요 |
| 630 | 제품 직렬 모형 | |||
| 맞춤형 | ||||
| 0-10V | 아날로그 0-10V 출력 | |||
| 0-5V | 아날로그 0-5V 출력 | |||
| 0-3V | 아날로그 0-3V 출력 | |||
| 4-20mA | 아날로그 4-20mA 출력 | |||
| SW | 스위치 출력 | |||
| Uart | Uart 직렬 출력 모드 버스 RTU 프로토콜 | |||
| RS485 | RS485 출력 모드 버스 RTU 프로토콜 | |||
| XX Ｍ |
XX Ｍ는 최대 측정 거리를 의미합니다 (채무 불이행 10m) |
|||
| KUS | 550 | RS485 | 2m | |

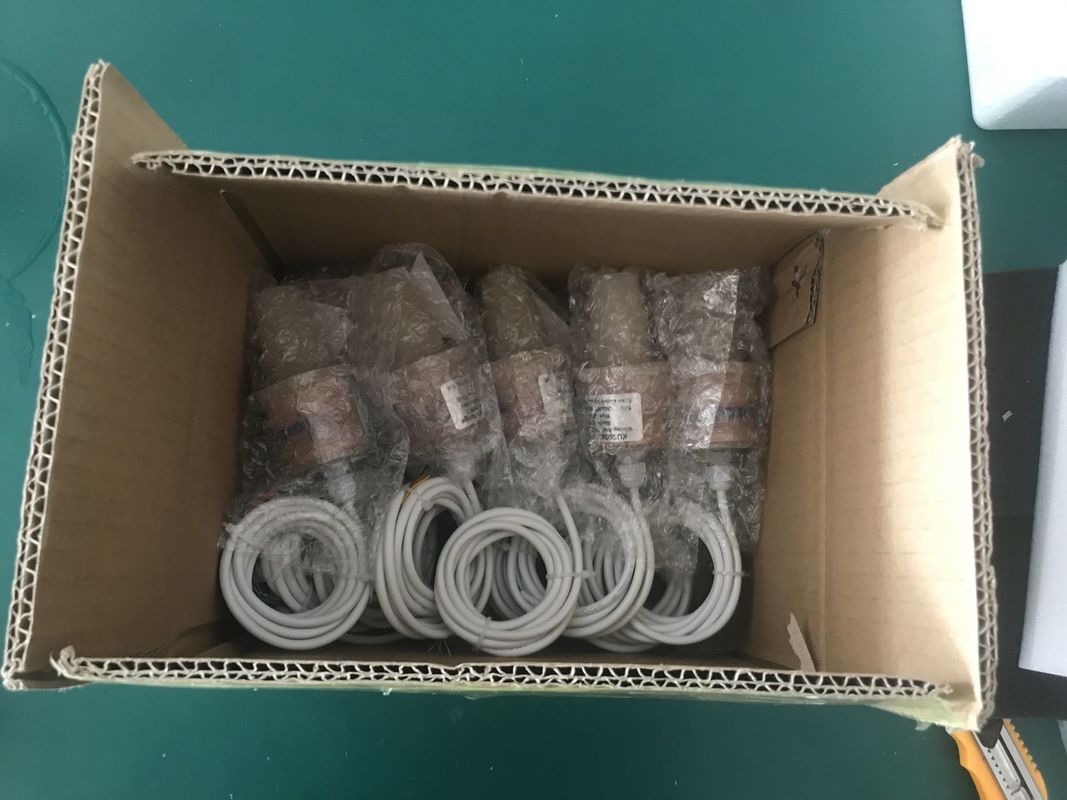

6. 포장과 선적
