원래 장소:
중국
브랜드 이름:
Kacise
모델 번호:
KDF1000
KDF1000 초음파 도플러 유량계
도입
KDF1000 시리즈 플로우 미터는 자연 수역 또는 채널 또는 파이프라인에서 물의 속도와 흐름을 측정하는 제품입니다.
유량계는 두 파트로 분할됩니다 : 센서와 호스트, 그것이 케이블로 연결됩니다.
그것은 채널과 강에서 물의 속도와 흐름을 측정할 수 있고 수위가 센서의 위 보다 20 센티미터 더 높은 것 보다 더 많습니다.
그것은 파이프와 배수거에서 물의 속도와 흐름을 측정할 수 있습니다. 수위는 센서의 위 보다 20 센티미터 더 높은 것 보다 더 많고 파이프의 내경이 ≥ 500 밀리미터여야 합니다.
원리
센서는 2개 변환기, 한 전송과 한 수용을 가지고 있습니다. 언제 센서가 수류의 즉, 역 플로우 측정의 전제 하에 방향에 직면하고 있는지 :
1. 물이 여전히 있을 때, 수신된 주파수는 송신된 주파수와 같습니다.
2. 더 빨리 유량은 평가될수록, 더 빨리 주파수가 전송 주파수 보다 더 높을 수용 센서에 의해 받아들입니다.
3. 더 천천히 흐름 속도 그러나 수용 센서에 의해 받아들인 천천히 주파수 그러나 그것은 전송 주파수 보다 더 높을 것입니다.
언제 센서가 수류의 방향을 따라 측정하는지 :
1. 물이 여전히 있을 때, 수신된 주파수는 송신된 주파수와 같습니다.
2. 더 빨리 흐름 속도 그러나 수용 센서에 의해 받아들인 빨리 주파수 그러나 그것은 송신된 주파수 보다 낮을 것입니다.
3. 더 천천히 흐름 속도 그러나 수용 센서에 의해 받아들인 천천히 주파수 그러나 그것은 전송 주파수 보다 낮을 것입니다.
위에서 말한 것으로부터, 물 유속과 방향은 산정될 수 있습니다.

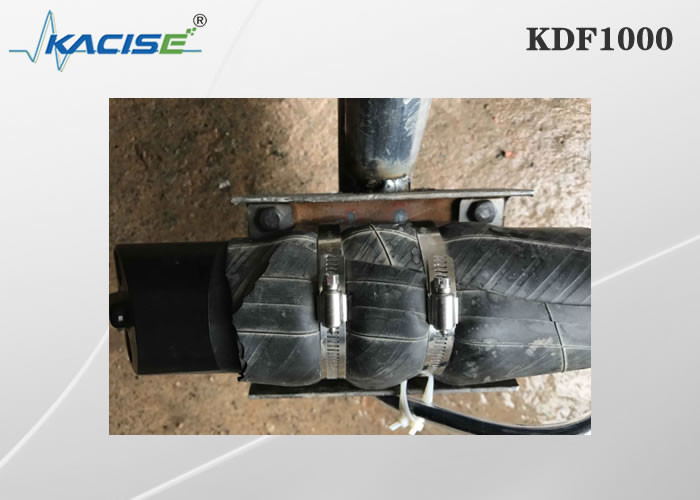

센서는 직접적으로 설치와 사용 동안 수류의 방향에 직면하여야 합니다.
기술적인 매개 변수
| 구조 | 스플리트형 ; |
| 측정 유형 | 속도, 흐름, 물 깊이, 수온 |
| 보호 수준 | IP68 |
| 목적 | 온라인 측정 |
| 속도 측정 범위 | 표준 구성은 0.03m/s~5.00m/s (물 깊이 위에서 말한 센서입니다 : 20 센티미터) ; 다른 사람 유량 범위가 맞춤화될 수 있습니다. |
| 흐름 속도 측정 해상도 | 1 밀리미터 / Ｓ ; |
| 유속 측정 정확도 | 측정 광량 플로우 속도의 ±2~4% ; |
| 물 깊이 측정 | 0.02m~10.00m ; |
| 결의안 | 2 밀리미터 |
| 정확도 | ±0.5%; |
| 온도 범위 | 0~60oC ; |
| 결의안 | 0.1oC ; |
| 유량 범위 | 10 liters/sec~99999999 세제곱 미터 / 시간 |
| 전원 공급기 | 강화된 배터리, 12VDC ; |
| 출력 신호 (강화된 배터리) | RS485 ; |
| RS485 출력 신호 내용 | 흐름 속도, 순간 흐름량, 누적 흐름, 수위, 온도 |
| 출력 신호 (외부 전력 공급 장치) | 4-20mA ; |
| 4-20ma 출력 신호 내용 | 순간 흐름량 |
| 무선 전송 기능 | 선택적인 액세서리, 모바일 GPRS 를 경유하는 배경 서버 소프트웨어에 대한 데이터 전송. 고객을 필요로 하고 고정된 IP 주소와 서버 또는 임대 서버 집합을 가지고 있습니다. |
| 센서와 송신기 사이의 케이블 길이 | 10 미터 ; |
| 시험된 수로의 타입 | 파이프, 채널, 자연적 흐름, 강 ; |
| 유동적 Ph 요구조건 | 센서에 비부식성인 6-8 사이의 pH 값. |
| 액체 온도 요구조건 | 0~50C |
| 액체 유압 방식 요구조건 | 자연 환경에서 1 표준 대기압 |
| 유량계를 위한 전원 공급기 | 11~14VDC, 경향은 250mA입니다. |
| 연속 작업식 소비 전력 | 14V×250ma=14V×0.25A=3.50W. |
표준 측정 상태
전원 켬 뒤에, 흐름 속도와 흐름 속도는 60 초와 그리고 나서 데이터가 매 15-20초마다 생산일 후에 출력될 것입니다.
표준 측정 상황에서, 센서는 직접적으로 호스트와 연결하기 위해 485개 신호를 보내고 호스트가 2 종류의 데이터를 출력합니다 : 485개 인터페이스를 통한 흐름 속도와 흐름 속도.
