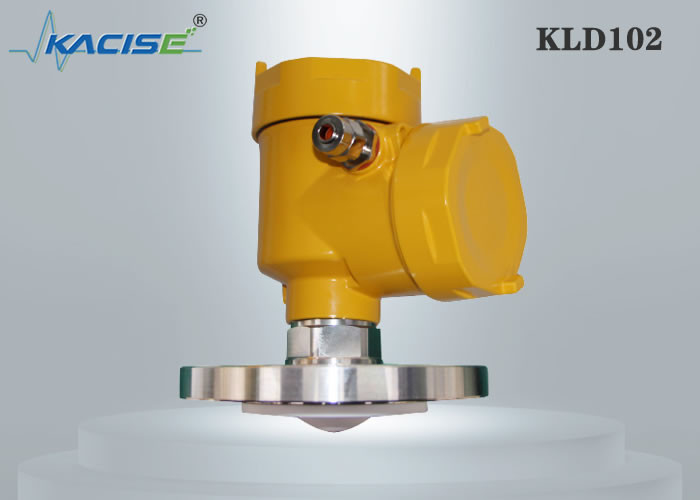

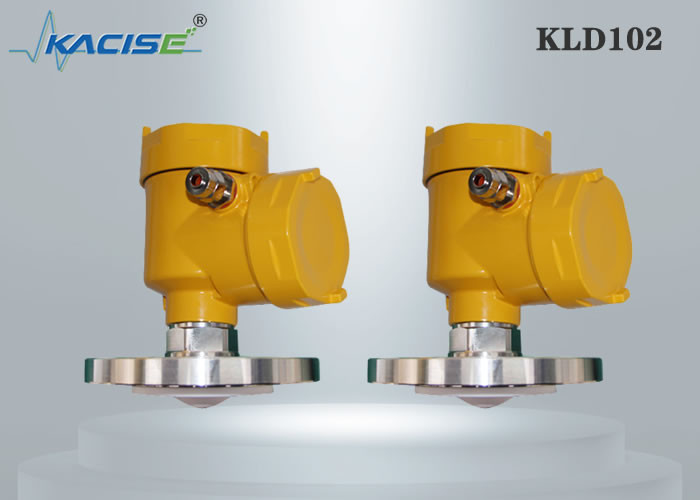

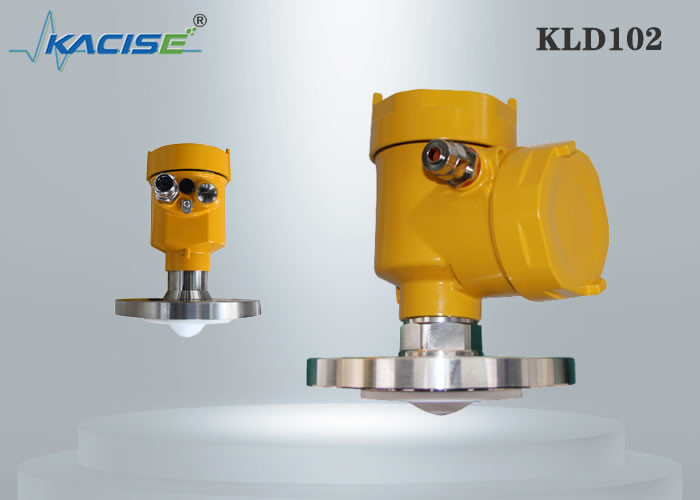

KLD102 보호 수준 IP67의 액체 수준 또는 거리를 측정하기 위한 레이더 레벨 미터 및 레이더 물 레벨 미터

KLD102 보호 수준 IP67의 액체 수준 또는 거리를 측정하기 위한 레이더 레벨 미터 및 레이더 물 레벨 미터

레이더 초음파 레벨계

IP67 레이더 수위계

PTFE 유체면 유량계

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KLD102

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
측정 매체:
액체
측정 범위:
0.1m~30m
프로세스 접속:
플랜지 ≥DN40
프로세스 온도:
-40~100C
프로세스 압력:
- 0.1~1.6MPa
안테나 크기:
32 밀리미터 렌즈 안테나
안테나 소재:
PTFE
정확성:
±2mm
보호 수준:
IP67
입사각:
8'
강조하다:

레이더 초음파 레벨계

,

IP67 레이더 수위계

,

PTFE 유체면 유량계

지불 및 배송 조건
최소 주문 수량
1
가격
협상 가능
포장 세부 사항
배달 시간
5-8 작업 일수
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력
1주일에 1000개 부분
제품 설명

80G FM 레이더 레벨 미터

원칙:
FM 연속파 레이더 레벨 측정기의 일반적인 원리는 레이더가 탱크 상단에 전자기파를 방출한다는 것입니다.그리고 전자기파는 매개체에 반사된 후 레이더에 수신됩니다.수신 신호와 전송 신호 사이의 주파수 차이 δf는 매체 표면으로부터의 거리 R에 비례합니다.R=C (속도) *δf (주파수 차이) /2/K (주파수 변조 기울기)빛의 속도 C와 주파수 변조 기울기 K가 알려져 있기 때문에레이더 설치 위치에서 재료 표면까지의 거리 R를 얻기 위해 주파수 차이는 δf를 추정할 수 있습니다., 그리고 그 다음 탱크의 알려진 전체 높이를 통해, 레이더에서 재료 표면에 대한 공간 거리를 빼기 (공백 높이로 지칭) 를 통해 재료 레벨의 높이를 얻습니다.

KLD102 보호 수준 IP67의 액체 수준 또는 거리를 측정하기 위한 레이더 레벨 미터 및 레이더 물 레벨 미터 0





특징:
1밀리미터 파동 레이더, 최대 ± 1mm의 측정 정확도와 최소 0.1m의 실명 영역.
2작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
3다양한 렌즈 안테나, 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서,다른 레이더 제품보다 더 높은 신뢰성을 가지고 있습니다..
4더 강한 침투성으로, 집착과 응집 상태에서도 정상적으로 사용할 수 있습니다.
5동적 신호 범위는 더 넓고, 낮은 변압 매체의 측정은 더 안정적입니다.
6다양한 측정 모드, 빠른 측정 모드에서 레이더 반응 시간은 1S 미만입니다.



기술 매개 변수

측정 매개체 액체
측정 범위 0.1m~30m
프로세스 연결 플랜지 ≥DN80
공정 온도 -40~200°C
프로세스 압력 -0.1~2.5 MPa
안테나 크기 44mm 렌즈 안테나
안테나 재료 PTFE
정확성 ±2mm
보호 수준 IP67
중앙 주파수 80GHz
발사 각도
전원 공급원

2선 시스템/DC24V

4선 시스템/AC220V

6선 시스템/DC12-24V

껍질 알루미늄/플래스틱/무화강
신호 출력 2선 시스템/4...20mA/HART 프로토콜
4선 시스템/4...20mA/HART 프로토콜
6선 시스템/4...20mA/HART 프로토콜



통신 및 디버깅
계기는 현장에서 LDM를 통해 디버깅 할 수 있으며 옵션 호스트 컴퓨터 소프트웨어로 PC 측면에서도 디버깅 할 수 있습니다. 계기와 PC 사이의 연결은 다음과 같습니다.
다음과 같이 통신할 수 있습니다.
1. USB에서 RS485 시리즈 케이블 (4선 시스템)
2. USB에서 TTL 직렬 케이블 (두 전선 시스템)
3통신을 위해 USB에서 하트 모?? (두 배선 시스템)
4휴대폰 블루투스 디버깅을 통해 현장 디버깅이 더 안전하고 편리합니다.
54G 네트워크, 원격 모듈을 통해 원격 디버깅



제품 크기 (단위: mm)



KLD102 보호 수준 IP67의 액체 수준 또는 거리를 측정하기 위한 레이더 레벨 미터 및 레이더 물 레벨 미터 1









KLD102 보호 수준 IP67의 액체 수준 또는 거리를 측정하기 위한 레이더 레벨 미터 및 레이더 물 레벨 미터 2

현장 적용

KLD102 보호 수준 IP67의 액체 수준 또는 거리를 측정하기 위한 레이더 레벨 미터 및 레이더 물 레벨 미터 3

KLD102 보호 수준 IP67의 액체 수준 또는 거리를 측정하기 위한 레이더 레벨 미터 및 레이더 물 레벨 미터 4
