원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD103

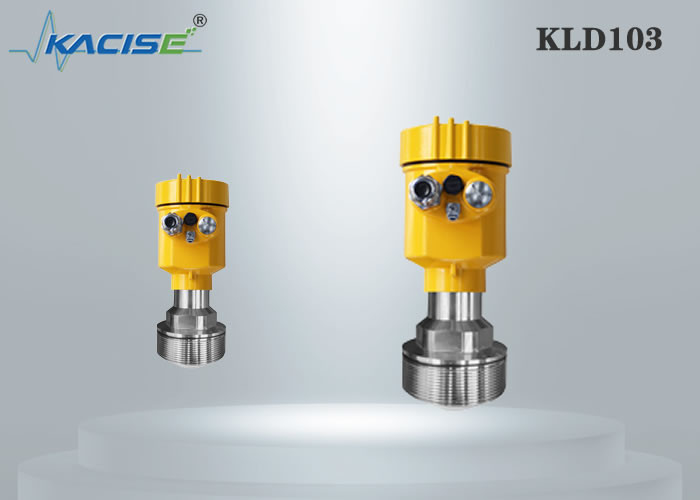

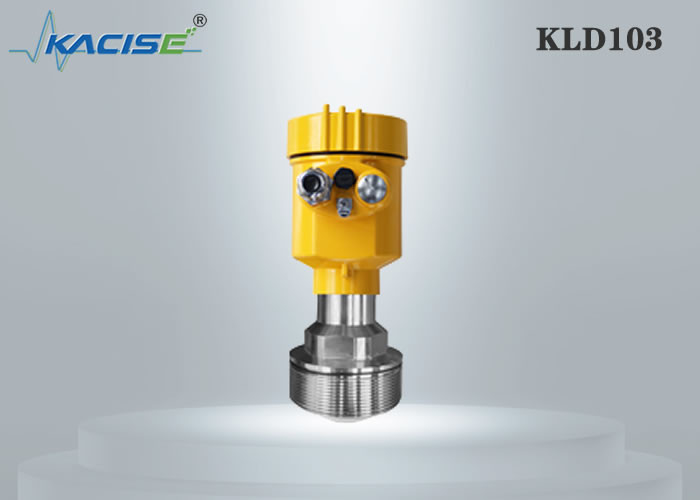

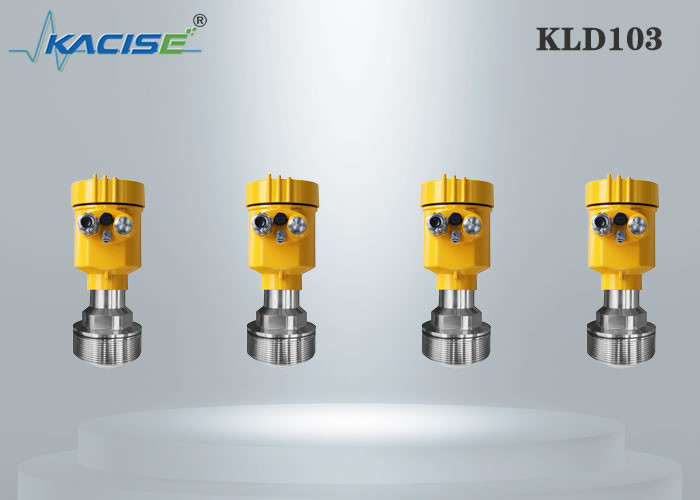

80G FM 레이더 액면계
계측 원리
레이더 신호는 안테나를 통해 분사되고, 제품 표면으로부터 반사했고 시각 Ｔ 뒤에 받았습니다. 사용된 레이더 원리는 FMCW (주파수 변조 연속파) 입니다.
FMCW-레이더는 주파수가 (주파수 스위프로 불린) 측정 위상 동안 선형으로 증가시키는 고주파 신호를 전송합니다. 신호는 분사되고, 측정 표면에 반영되고 시간 지연, Ｔ로 받아들여집니다. 지연 시간, t=2d/c, Ｄ 제품 표면에 거리이고 Ｃ가 상품 위에 가스에서 광속인곳.
가공처리하는 이상의 신호를 위해 차이 Δf은 실제 송신된 주파수와 수신된 주파수로부터 산정됩니다. 차이는 거리에 정비례합니다.
큰 주파수 차는 큰 거리에 해당되고 또한 역으로도 가능하다. 주파수 차 Δf은 주파수 스펙트럼 안으로 고속 푸리에 변환 (FFT)를 통해 변환되고 그리고 나서 거리가 스펙트럼으로부터 산정됩니다. 수준은 탱크 높이와 측정 거리 사이의 차이로부터 유래합니다.
레이더 - 첫눈에 장점
거의 혹은 전혀 없는 유지
-비접촉
-어떤 이동 부품
-어떤 재보정
많은 설치에 사용하세요
가공 조건에 의해 -영향을 주지 않았습니다
-높은 정확도
-긴 측정 범위 100 Ｍ
-높은 압력 (> 2000 psi)
-높은 온도 (>800 'Ｆ)
-높은 신뢰성 (SIL 2와 3)
기술적인 매개 변수
| 측정 매체 | 액체 |
| 측정 범위 | 0.3~150m |
| 프로세스 접속 | 플랜지 ≥DN80 /Thread G3 A |
| 프로세스 온도 | -40~200C/-40-110C (아스리드) |
| 프로세스 압력 | - 0.1~1.0 MPa |
| 안테나 크기 | 76 밀리미터 렌즈 안테나 |
| 안테나 소재 | PTFE |
| 정확도 | ±2mm |
| 보호 수준 | IP67 |
| 중심 주파수 | 80GHz |
| 입사각 | 3' |
| 전원 |
2가닥 도선 system/DC24V 사선용 system/AC220V 6선 system/DC12-24V |
| 샐 | 알루미늄 / 플라스틱 / 스테인레스 강 |
| 신호 출력 | 2가닥 도선 system/4...20mA/HART 프로토콜 사선용 system/4...20mA/HART 프로토콜 6선 system/4...20mA/HART 프로토콜 |
제품은 (단위를 분류합니다 : 밀리미터)
필드 적용
