원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD103

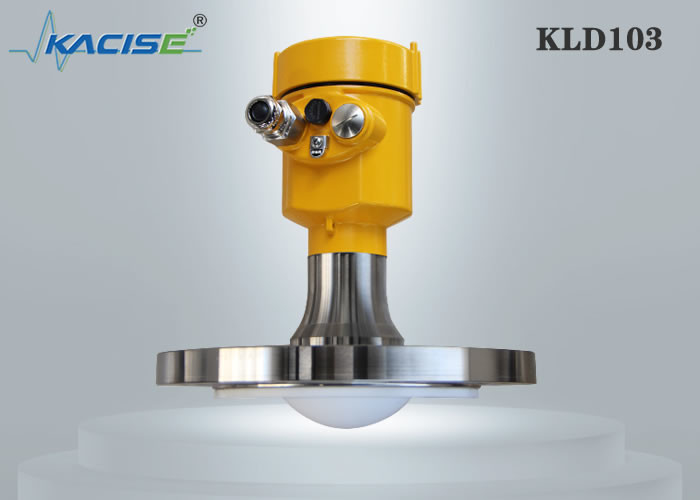

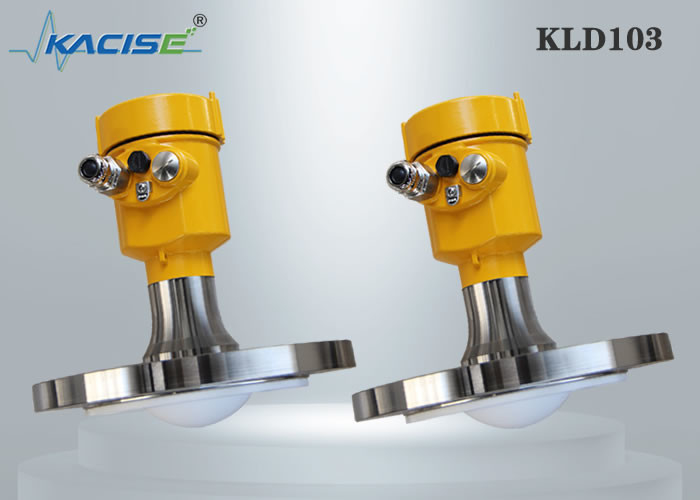

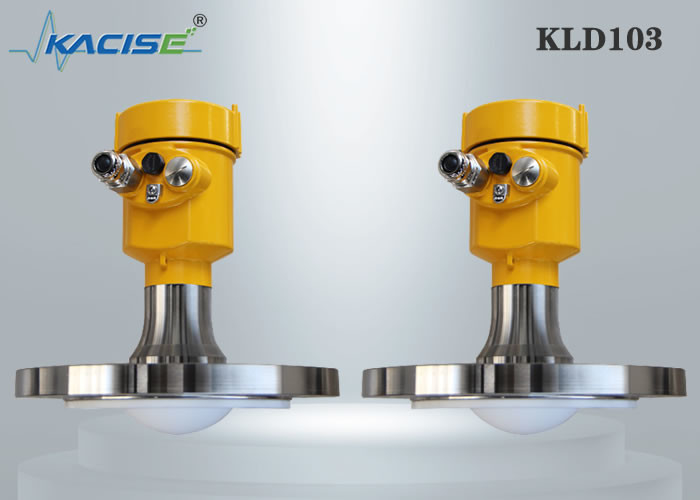

80G FM 레이더 액면계
계측 원리
레이더 신호는 안테나를 통해 분사되고, 제품 표면으로부터 반사했고 시각 Ｔ 뒤에 받았습니다. 사용된 레이더 원리는 FMCW (주파수 변조 연속파) 입니다.
FMCW-레이더는 주파수가 (주파수 스위프로 불린) 측정 위상 동안 선형으로 증가시키는 고주파 신호를 전송합니다. 신호는 분사되고, 측정 표면에 반영되고 시간 지연, Ｔ로 받아들여집니다. 지연 시간, t=2d/c, Ｄ 제품 표면에 거리이고 Ｃ가 상품 위에 가스에서 광속인곳.
가공처리하는 이상의 신호를 위해 차이 Δf은 실제 송신된 주파수와 수신된 주파수로부터 산정됩니다. 차이는 거리에 정비례합니다.
큰 주파수 차는 큰 거리에 해당되고 또한 역으로도 가능하다. 주파수 차 Δf은 주파수 스펙트럼 안으로 고속 푸리에 변환 (FFT)를 통해 변환되고 그리고 나서 거리가 스펙트럼으로부터 산정됩니다. 수준은 탱크 높이와 측정 거리 사이의 차이로부터 유래합니다.
KLD103 일련 FM 레이더 액면계의 주요 장점은 다음과 같습니다 :
기술적인 매개 변수
| 측정 매체 | 액체 |
| 측정 범위 | 0.2m~30m |
| 프로세스 접속 | 플랜지 ≥DN80 /Thread G3 A |
| 프로세스 온도 | -40~200C/-40-110C (아스리드) |
| 프로세스 압력 | - 0.1~1.0 MPa |
| 안테나 크기 | 76 밀리미터 렌즈 안테나 |
| 안테나 소재 | PTFE |
| 정확도 | ±2mm |
| 보호 수준 | IP67 |
| 중심 주파수 | 80GHz |
| 입사각 | 3' |
| 전원 |
2가닥 도선 system/DC24V 사선용 system/AC220V 6선 system/DC12-24V |
| 샐 | 알루미늄 / 플라스틱 / 스테인레스 강 |
| 신호 출력 | 2가닥 도선 system/4...20mA/HART 프로토콜 사선용 system/4...20mA/HART 프로토콜 6선 system/4...20mA/HART 프로토콜 |
제품은 (단위를 분류합니다 : 밀리미터)
필드 적용
