원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
KWS-100

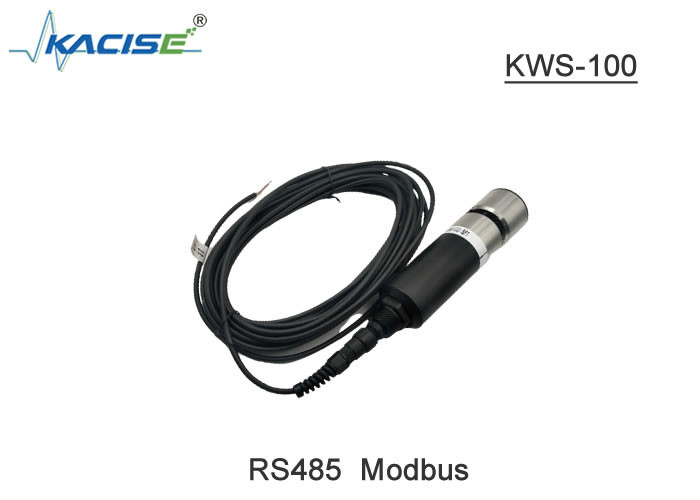

KWS-100 COD 센서
신청서
COD 센서는 Kacise의 새로운 세대 친환경 COD / TOC 센서입니다. 반응 물질이 필요하지 않으며 오염되지 않으며 더 경제적이며 더 친환경적입니다.물의 부피는 작습니다., 설치가 쉬우며 물 품질 모니터링은 온라인으로 수행 할 수 있습니다.자동으로 흐린 장애를 보완하고 긴 시간 동안에도 뛰어난 안정성을 유지하는 자동 청소 장치가 장착되어 있습니다..
특징
디지털 센서, RS-485 출력, MODBUS 지원
반응제, 오염이 없고, 더 경제적이고, 환경 친화적입니다.
SAC, COD, TOC 및 기타 매개 변수를 측정 할 수 있습니다.
우수한 테스트 성능을 위해 자동으로 흐름을 교란
측정 원칙
물에 녹은 많은 유기물질은 자외선을 흡수합니다. 따라서 254nm의 파장의 자외선으로 이러한 유기물질의 흡수를 측정함으로써물 속 유기 오염물질의 총량을 측정할 수 있습니다.kacise COD 시리즈 센서는 두 개의 광원을 사용합니다. 254nm 자외선 빛과 850nm 적외선 빛, 이는 광 경로 약화 및 흐름을 자동으로 보상 할 수 있습니다.따라서 보다 안정적이고 신뢰할 수 있는 측정값을 얻을 수 있습니다..
기술 사양

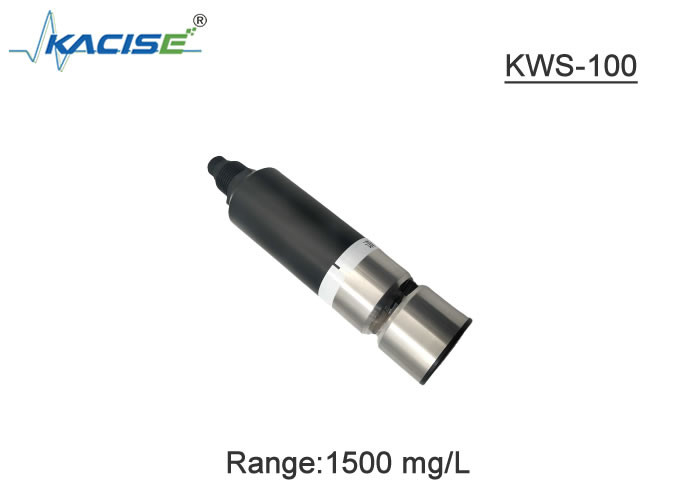

| 범위 | 0~1500mg/L |
| 결의 | 00.01mg/L COD |

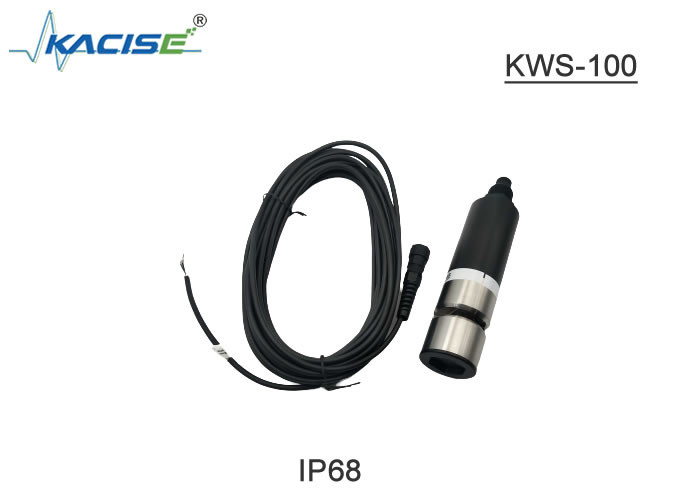

| IP 등급 | IP68 |

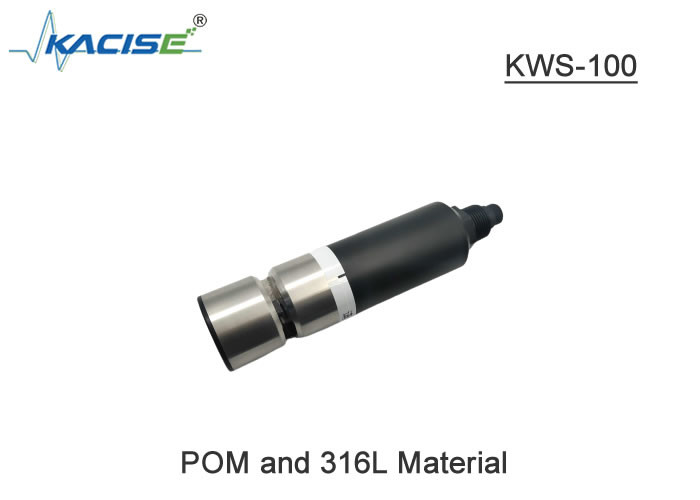

| 소재 | POM 및 316L |
| 작동 온도 | 5~45°C |
| 출력 | RS485, 모드버스 |
| 전원 공급 | DC12V ±5%, 전류 <50mA |
| 센서 지름 | 54mm |
| 센서 길이 | 310.5mm |
| 케이블 길이 | 표준 10m |
| 캘리브레이션 | 1점 및 2점 캘리브레이션을 지원합니다. |
| 최대 압력 | 1 바 |
| 제품 | 측정 범위 | 적용 분야 |
| KWS100A ((40mm 간격) |
SAC 0.1 ~ 50 1/m COD 0.15 ~ 75 mg/l KHP TOC 0.06 ~ 30 mg/l KHP |
수도꼭지 물 처리 |
| KWS100B ((8mm 간격) |
SAC 0.5 ~ 250 1/m COD 0.75 ~ 370 mg/l KHP TOC 0.3 ~ 150 mg/l KHP |
하수 처리 시설 출구, 자연 물 |
| KWS100C ((2mm 간격) |
SAC 1.5 ~ 700/1m COD 2.5 ~ 1000 mg/l KHP TOC 0.9 ~ 410 mg/l = KHP |
산업 프로세스 제어 |
캘리브레이션
1. KWS-100 COD 센서 (모드버스 사용자 설명서를 참조하십시오 자세한 사항) 는 mg / L에서 1 점 또는 2 점 COD 캘리브레이션 옵션을 제공합니다. KHP (칼륨 수소 프탈레이트, C8H5KO4), CAS # 877-24-7,환경 연구를 위해 일반적으로 사용되는 염료로, COD 캘리브레이션에 사용할 수 있습니다.
COD254nm와 TOC254nm의 변환 공식은 다음과 같습니다.
c (TOC) = 0.4705 * c (KHP)
c (COD) = 1.176 * c (KHP)
2, 준비
2.1 1.2754g의 KHP를 1000mL 방울에 정확하게 무게를 씁니다. 증류 또는 이온화 된 물을 사용하여 가장 높은 점까지 흘립니다. 이 용액은 1500mg의 COD를 포함합니다.
2이 용액의 100 ml를 1000 ml 용량 플라스크에 넣고, 그 다음 최대 표시까지 증류 물 또는 이온화 물로 채우고, COD 함량이 150 mg/L인지 확인하기 위해 흔들어야 합니다.
2.3 이 집중된 표준 용액을 검은색 유리 병에 보관한다 (2.1 단계) 그리고 분해를 방지하기 위해 낮은 온도에서 보관한다. 희석 표준 용액
(단계 2. 2) 준비 후 24 시간 이내에 사용하십시오.
3, 캘리브레이션 (2점 캘리브레이션)
3.1 사용자 캘리브레이션 데이터를 기본으로 복원한다, K = 1, B = 0 (비밀 내용은 modbus 문서를 참조).
3.2 센서를 순수한 물 (디스틸링 또는 디온화 물) 에 배치하고 모든 빛 경로가 2cm 이상의 물에 잠겨 있고 공기 거품이 없는지 확인합니다. 참고: 수도꼭지 물을 사용하지 마십시오.그 다음 COD 값을 읽으십시오예를 들어 COD = 0. 2mg / L, 그리고 X로 기록합니다.
3.3센서를 150mg / L COD 용액에 넣고 Y로 값을 기록하기 위해 3.2 단계를 반복합니다.
3.4 K값과 B값을 다음과 같이 기록한다.
K = 150 / (Y-X), B =-KX
3.5 K와 B값을 센서에 기록한다.
경고: KHP는 발암물질입니다. 손수갑을 착용하십시오.
