원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
ISO9001:2008
모델 번호:
GR4

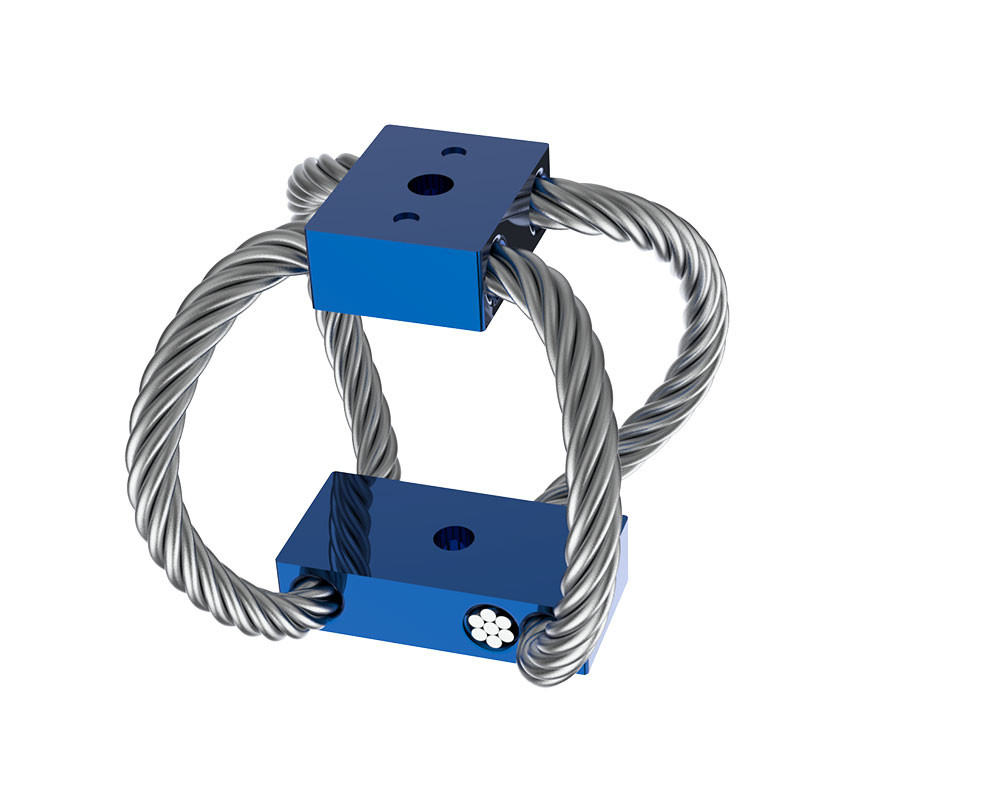

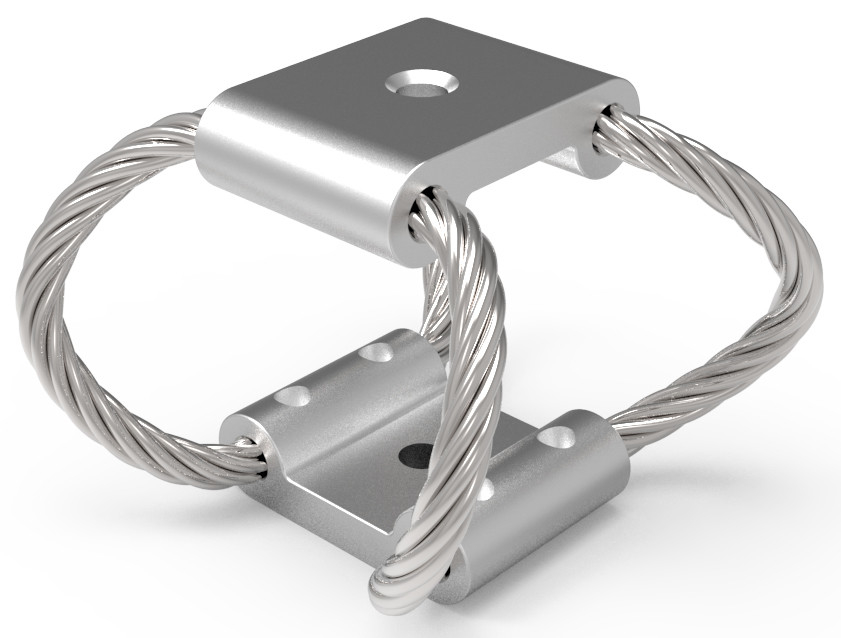

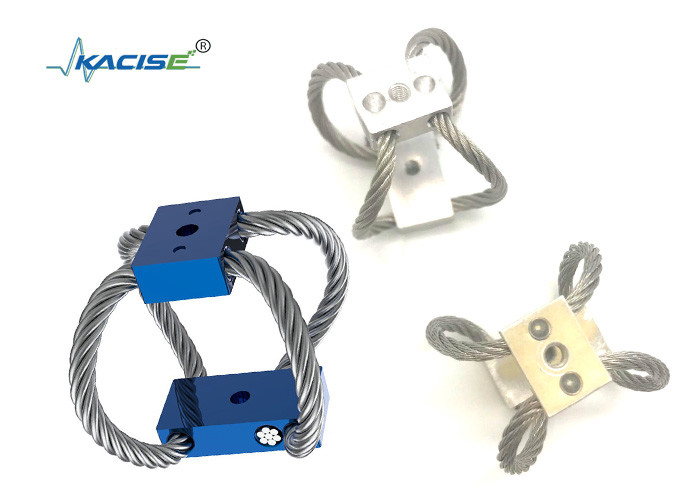

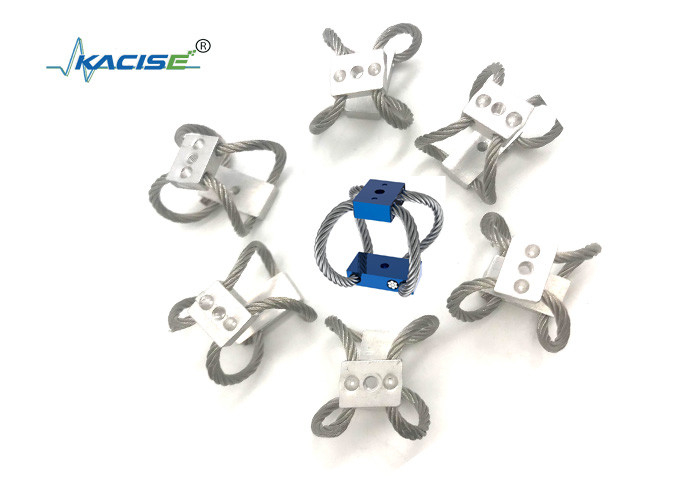

GR4 엑시시트 카메라 기말 안정기 헬리콥터 드론 충격 진동 단열 스테인레스 스틸 카메라 진동 이솔
1제품 설명
GX 컴팩트 와이어 로프 격리기는 거의 모든 응용 프로그램에 설치 할 수 있도록 쉬운 단일 포인트 설치를 갖추고 있습니다. 그 작은 크기는 또한 개별 시스템 구성 요소를 분리 할 수 있습니다.민감한 장비와 전자제품에 사용하기에 적합합니다. 우리의 표준 GX 와이어 로프 격리기와 마찬가지로GX 컴팩트 와이어 로프 격리기는 특허를 받은 전 금속 설계와 구성 요소를 갖추고 있으며, 온도나 기판 요구 사항에 관계없이 최대 신뢰성을 보장합니다.그리고 우리의 와이어 로프 격리 시리즈와 유사한 MILSPECS를 충족하는 데 도움이 될 수 있습니다. 우리의 참조하시기 바랍니다: 콤팩트 와이어 로프 격리 장치 크기 정보.
2- 파라미터
차원 매개 변수 테이블
| 모델 | 높이 ±1.5mm | 너비 (mm) | 무게 (kg) | 마운팅 옵션 | 구멍을 통해 (mm) | 스레드 (mm) | C·심각 |
| GR4-100 | 42 | 47 | 0.63 | A,B,C,D,E,S | φ7 | M6x10 | 90 |
| GR4-200 | 53 | 54 | 0.63 | ||||
| GR4-300 | 60 | 59 | 0.68 | ||||
| GR4-400 | 75 | 58 | 0.77 |
표 1 GR4 시리즈 기술 매개 변수
| 모델 | 최대 정적 부하 ((N) | 최대 기울기 (max Deflection) | Kv (진동) ((KN/m) | Ka (충격) (KN/m) |
| GR4-100 | 24 | 19.6 | 12 | 5.8 |
| GR4-200 | 18 | 29.7 | 6 | 2.5 |
| GR4-300 | 13 | 35.8 | 4.4 | 1.6 |
| GR4-400 | 6.7 | 49.3 | 2.2 | 0.7 |
표 2 GR4 45° 압축/롤 로드
| 모델 | 최대 정적 부하 ((N) | 최대 기울기 (max Deflection) | Kv (진동) ((KN/m) | Ka (충격) (KN/m) |
| GR4-100 | 11 | 19.3 | 6.4 | 2.8 |
| GR4-200 | 6.7 | 29.5 | 3.1 | 1.1 |
| GR4-300 | 5.3 | 37.1 | 2.2 | 0.7 |
| GR4-400 | 3.6 | 52.3 | 1.1 | 0.4 |
표 3 GR4 깎기/롤 로드
| 모델 | 최대 정적 부하 ((N) | 최대 기울기 (max Deflection) | Kv (진동) ((KN/m) | Ka (충격) (KN/m) |
| GR4-100 | 8.5 | 17.3 | 1.9 | 1.9 |
| GR4-200 | 7.1 | 26.4 | 1.1 | 1.1 |
| GR4-300 | 5.3 | 33.3 | 0.7 | 0.7 |
| GR4-400 | 3.3 | 47 | 0.4 | 0.5 |
3특징
● 프랑스 생산물 처럼 설계 될 것
● 부피 가 작고 무게 가 적다
● 3 차원 변동성 경직성 과 마찰성 의 문자 들 로
● 소형 장치 에서 널리 사용 될 수 있다
4적용 분야
| 신청서 | 전형적 장비 | 보호 | 운영 이점 |
| 선박 | 전자, 컴퓨터, 기계 |
폭발폭탄 내재적인 진동, 폭풍 |
장수, 유지보수 없이 극한의 온도, 부식 저항성 모든 축 보호 |
| 거친 지형 차량 | 기기, 발전기, 전자제품 |
거친 지형, 도로의 열악한 상태 충돌 |
장수, 유지보수 없이 극한의 온도, 오존, 방사성, 자외선 |
| 항공기 | 전자, 컴퓨터 | 높은 G 기동, 어려운 착륙, 격동의 공기 |
극한 온도와 고도, 가벼운 무게 |
| 운송 컨테이너 | 광학, 기기, 미사일, 전자 |
통행, 운반 하락 부하/부하 |
장수, 유지보수 없이 수분 노출, 반복 사용 |
| 산업용 장비 |
원심분리기, 건조기, 펌프 |
불균형 동적 부하 유체 망치, 내재적인 진동, 기초의 약점 |
장수, 유지보수 없이 부식성 환경 |
| 탄약 장비 |
미사일 발사장, 탱크 대포, 컴퓨터 제어, 전자 |
거친 지형, 철도 똥, 교통 | 유지보수 없이, 극한 온도, 근처 폭발 |
| 의료 장비 |
기계 장비 환자 치료에 필요한 |
움직이는 부품의 진동, 이동 카트-운송 충격 | 유지보수 없이 가스를 배출하지 않고 살균이 가능합니다. |
| 소화관 |
굴뚝, 스크러버, 측정장치 |
바람이 울림을 일으키고 주파수, 스클러버 근처에 거동을 일으키는 스택 가스 등 |
유지보수 없이, 극한 온도, 부식성 환경 |
