원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD803
1제품 개요
레이더 레벨 센서 안테나는 좁은 마이크로파 펄스를 방출합니다. 이 펄스는 빛의 속도로 우주로 퍼집니다. 측정 매체의 표면을 만나면,그 에너지의 일부는 같은 안테나에 의해 반사되고 수신됩니다.전송 된 펄스와 수신 된 펄스 사이의 시간 간격은 안테나에서 측정 매체의 표면까지의 거리에 비례합니다.80GHz 지능형 레이더 레벨 미터는 액체의 수준을 접촉없이 지속적으로 측정하는 데 적합합니다.용매, 곡물 물질 및 블록 물질. 온도와 압력이 크게 변하는 경우에 무활성 가스 및 휘발성 현상이 발생합니다.
하드웨어 시스템은 첨단 마이크로 프로세서와 임베디드 시스템 처리 소프트웨어를 사용합니다. 신호 알고리즘 처리에는 첨단 에코 캡처 신호 처리 기술이 통합됩니다.이것은 제품을 다양한 복잡한 산업 시설 조건에 적용 할 수 있습니다..
빈 탱크 전처리 기술은 여러 개의 거짓 음향 간섭이 존재하더라도 효과적인 음향을 올바르게 식별하고 올바른 측정 결과를 얻을 수 있습니다.
다양한 복잡한 작업 조건에 영향을받지 않습니다. 강한 표면 변동, 폼, 습기 및 먼지 간섭과 같은.

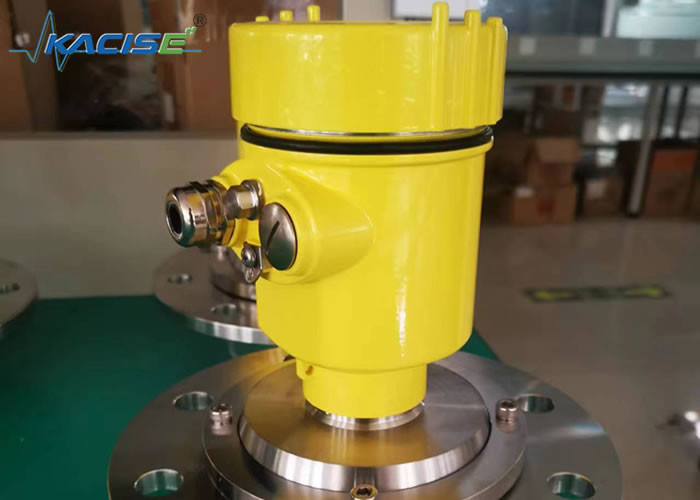

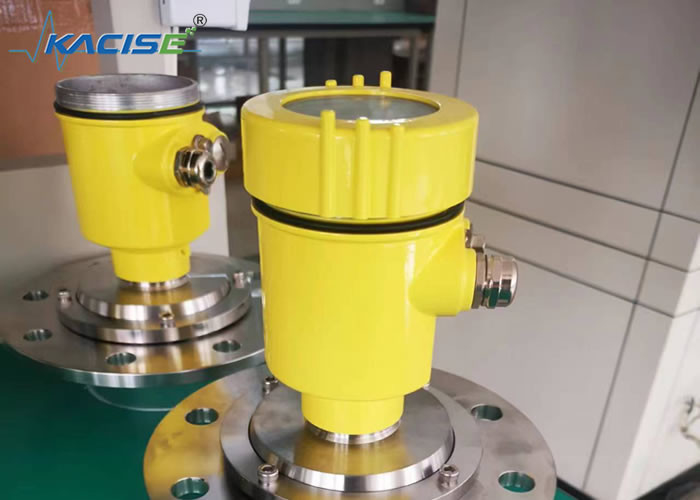

2제품 소개
 |
모델 KLD803 |
3기술 사양
| 전송 주파수 | 76GHz~81GHz |
| 측정 범위 | 0~120m (액성) |
| 측정 정확성 | ±2mm |
| 빔 각도 | 3°/6° |
| 사용 된 변압 전압 변수의 범위 | ≥2 |
| 전원 공급 범위 |
DC24V/AC220V 2선 시스템/4선 시스템/6선 시스템 |
| 통신 방식 |
MODBUS 버스 HART |
| 신호 출력 |
4~20mA+RS485 4~20mA |
| 결함 출력 | 3.8mA, 4mA, 20mA, 21mA, 기다려 |
| 현장 운영/프로그래밍 |
128 × 64 점 매트릭스 디스플레이/4 버튼 호스트 설정 소프트웨어로 장착할 수 있습니다. |
| 산업용 온도/ 습도 |
T0:-40~85°C/≤95%RH;T1:-40~200°C T2:-40~500°C; T3:-40~1000°C |
| 껍질 물질 | 유연강 알루미늄 |
| 안테나 타입 | 렌즈 안테나 |
| 프로세스 압력 | -0.1~2.5MPa |
| 케이블 입력 | M20 * 1.5 또는 1/2NPT |
| 권장 케이블 | AWG18 또는 0.75mm 2 |
| 보호 정도 | IP67 |
| 폭발 방지 등급 | 엑스드 IIC T6 Gb |
| 설치 방법 | 스레드 또는 플랜지 |
| 순중/총중 | 무작위 구성 |
| 포장 상자 크기 | 무작위 구성 |
| 전송 주파수 | 76GHz~81GHz |
4구조적 차원
파이프 스레드 프로세스 연결 구조 방 온도에서 크기의 스케마적 도표

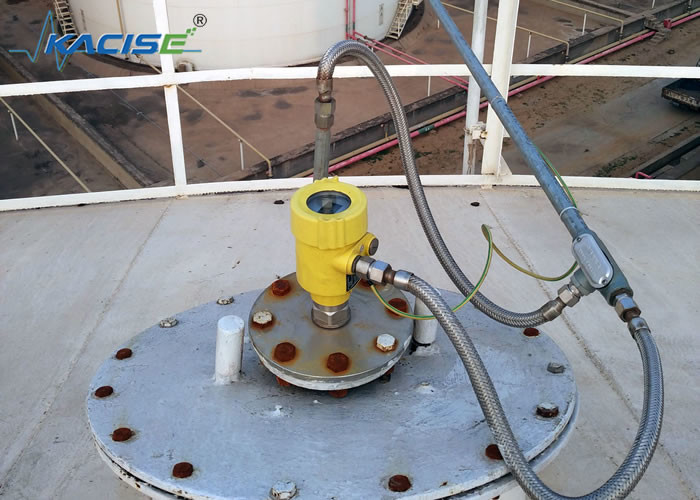

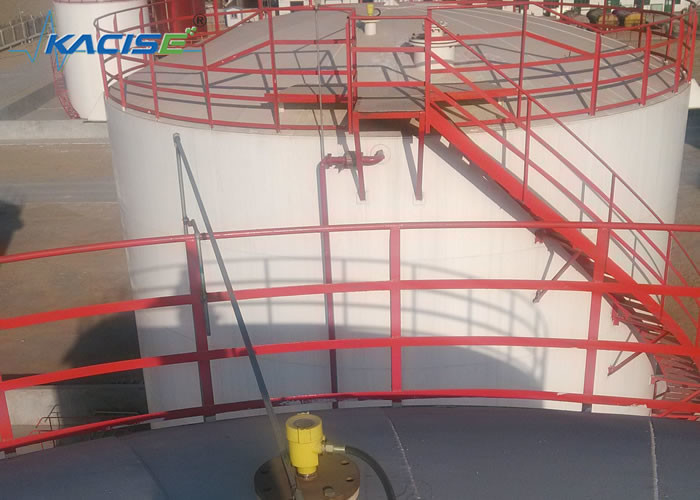

5설치
두 개의 설치 지점:
(1) 목표물 레벨을 재료 레벨 평면에 수직으로 맞추어
(2) 거짓 에코 를 피하십시오. 전형적 인 작업 조건에 대한 다음 항목 참조.
● 빔 범위 내 에는 사다리 와 계단 과 같은 방해 가 되는 사물 이 없도록 하십시오.
그림 5 1 기기 설치 위치의 스케마
● 기기 설치는 안테나 빔이 피드 입구를 피하도록 하여야 합니다. 그림 5-2에서 보듯이요.
그림 5 2 안테나 빔 공급 입구를 피하는
● 기계를 용기 벽에서 적어도 20cm 떨어진 곳에 설치해야 합니다. 그렇지 않으면 그림 5-3에서 보여준 바와 같이 잘못된 판도를 얻을 수 있습니다.
참고: 액체 측정 설비 스풀은 바닥에 세로되어 있어야 합니다.
그림 5 3 용기 벽에서 최소 20cm 떨어진 곳에 설치
● 고체 콘 컨테이너는 빔이 가능한 한 탱크 바닥으로 향하도록 보장해야합니다. 그렇지 않으면 탱크 바닥에서의 측정 결과는 정확하지 않을 수 있습니다.그림 5-4에서 보여진 바와 같이.
그림 5 4 피침형 탱크는 빔이 가능한 한 탱크 바닥으로 향하도록 해야 합니다.
6제품 배선 도표
6.1 24VDC 전원 공급 장치의 단일 챔버 방의 배선 다이어그램
그림 6-1 4 개의 와이어 제품의 배선 도표
4 와이어 시스템 응용 프로그램에서, 4-20mA 아날로그 출력은 24V 전원 공급 터미널을 제외한 두 개의 별도의 터미널입니다. 동시에 4 와이어 시스템은 또한 485 출력 터미널을 제공합니다.PC 또는 485 인터페이스가 필요한 사이트와 연결 및 디버깅에 편리합니다.
6.2 24VDC 전원 공급 24VDC 단방 장착 장치의 전선 도표
Fig.6-1 두 개의 와이어 제품의 배선 도표
두 개의 유선 시스템 응용 프로그램에서, 전통적인 전원 공급 단말기 (4-20mA 출력) 에 추가로, 계기는 또한 일련 통신 단말기를 가지고 있습니다.현재 주류 IOT 장비 또는 원격 제어 및 디버깅을 위한 투명한 전송 장비와 연결하기 편리한.
모델 선택 표
80GHz FM 레이더 레벨 미터
| 모델 | 모델 KLD801 |
| 면허 |
P 표준형 (폭발 방지) I 본질적으로 안전합니다 ((Exia IIC T6 Ga) D 방화 방지형 (Exd IIC T6 Gb) |
| 프로세스 연결 |
B 플랜지 DN80/304 C 플랜지 DN100/304 D 플랜지 DN125/304 E 플랜지 DN150/304 Y 특수 사용자 정의 |
| 안테나 종류/소재 |
P 78mm 렌즈 안테나 Y 특수 사용자 정의 |
| 공정 온도 |
V 표준/ ((-40~120°C) Y 특수 사용자 정의 |
| 전자 단위 |
2 (4-20)mA/24V DC 두 개의 유선 3 (4-20)mA/24V DC/HART 두 개의 유선 4 (4-20)mA/220V DC 4선 5 RS485/Modbus/24V DC 4선 6 (4-20)mA/RS485 /24V DC 6선 듀얼 출력 |
| 격리장/보호 정도 |
L 알루미늄/IP67 단일 구멍 B 알루미늄/IP67 이중 구멍 J 스테인리스 스틸 304 / IP68 단일 구멍 |
| 케이블 입력 라인 |
M M20*1.5 N 1⁄2NPT |
