| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 모델 번호: | KLD801 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 5-8일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 100+ |
| 애플리케이션: | 액체, 약한 부식성 액체 | 측정 범위: | 0-10m |
|---|---|---|---|
| 프로세스 연결: | 스레드/플랜지 | 안테나 크기: | 22mm 렌즈 안테나 |
| 정확도: | ±2mm | 보호 그레이드: | IP67 |
| 방폭 등급: | Exd IIC T6 Gb | 주파수: | 76-81GHz |
| 전원 공급기: | 2선식/4선식/6선식(DC24V/AC220V) | 신호 출력: | 4~20mA/HART/RS485 모드버스 |
| 하이 라이트: | 원격 오류 수정 레이더 수위 감지부,KLD801 유체면 미터,스레드 레이더 수위 감지부 |
||

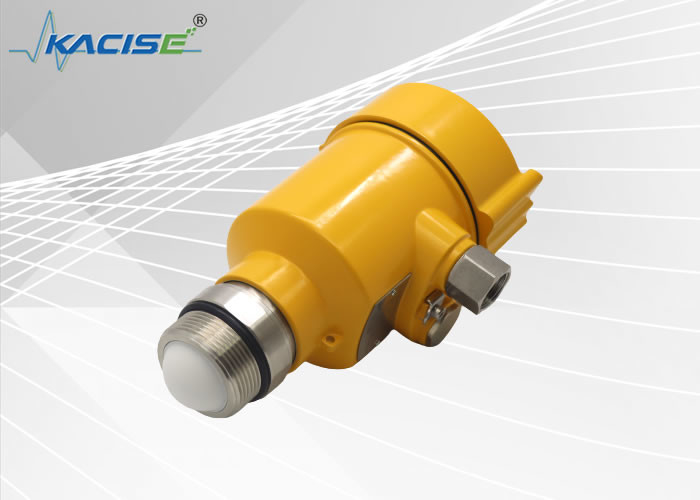

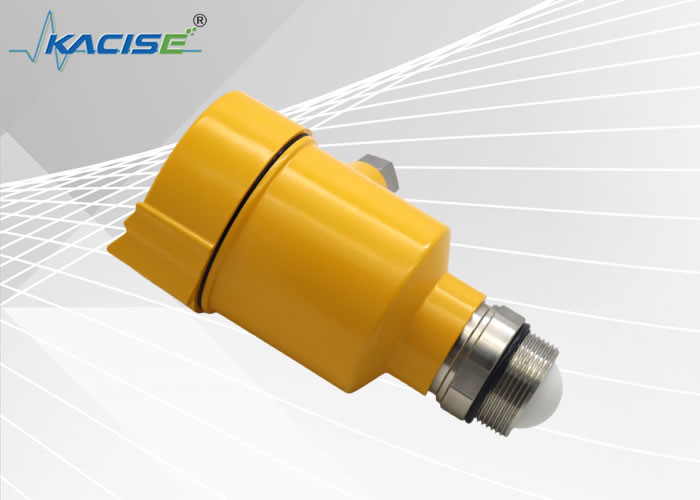

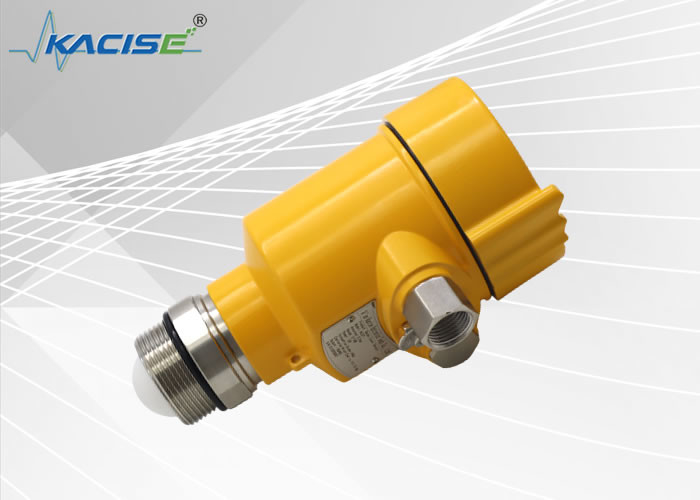

1. 제품 개관
사선용과 2가닥 도선 애플리케이션을 지원하면서, KLD80 시리즈품은 76-81GHz에 작동하는 주파수 변조 연속파 (FMCW) 레이더 제품입니다. 다중 모델들이 있습니다, 제품의 최대 범위가 120m에 도달할 수 있고 블라인드 영역이 8 센티미터에 도달할 수 있습니다. 더 높은 동작 주파수와 더 짧은 파장 때문에, 그것은 특히 고체 상태 응용에 적합합니다. 렌즈를 통하여 전자파를 전하고 받는 작업 방법은 높은 황사와 가혹한 온도 분위기 (+200' Ｃ)에서 고유 장점을 가집니다. 기구는 편리하고 쉬운 설치를 만드는 플랜지 또는 나선부 고정을 제공합니다.
KLD80 일련 FM 레이더 액면계의 주요 장점은 다음과 같습니다 :
통신과 디버깅
악기는 분야에서 회선 조정 모뎀을 통하여 결함이 제거될 수 있고, 또한 선택적 호스트 컴퓨터 소프트웨어와 PC 측에 결함이 제거될 수 있습니다. 미터와 PC 사이의 연결은 다음과 같습니다 :
다음과 의사소통하고 :
1. RS485 직렬 케이블 (4선식)에 대한 USB ;
2. TTL 직렬 케이블 (2선식 시스템)에 대한 USB ;
3. 통신을 위한 하트 모뎀 (2선식 시스템)에 대한 USB.
4. 휴대폰 블루투스 디버깅을 통하여, 현장 디버깅은 더 안전하고 더 편리합니다.
5. 4G 네트워크, 리모트 모듈을 통한 원격 디버깅.
2.제품 소개
 |
모델 KLD801 응용 액체, 약한 부식성 액체 측정 범위 0-10m 프로세스 접속 스레드 / 플랜지 안테나 22 사이즈 밀리미터 렌즈 안테나 정확도 ± 2 밀리미터 보호 그레이드 IP67 방폭 등급 엑스드 IIC T6 Gb 주파수 76-81GHz 전원 공급기 2선 와이어 / 4선 / 6 와이어 시스템 (DC24V/AC220V) 신호 출력 4~20mA/HART/RS485 모드 버스 Bluetooth/5G 원격 네트워크 디버깅과 디스플레이 / 프로그래밍 프로그래머 |
3.기술적 요구
| 전송 주파수 | 76GHz~81GHz |
| 측정 범위 | 0~120m (액체) |
| 측정 정확도 | ±2mm |
| 빔 각 | 3' /6' |
| 유전체 상수의 범위는 사용했습니다 | ≥2 |
| 전력 공급 범위 |
DC24V/AC220V 2가지 와이어 system/4-wire system/6-wire 시스템 |
| 통신 모드 |
모드 버스는 버스를 탑니다 하트 |
| 신호 출력 |
4~20mA+RS485 4~20mA |
| 송신 출력 이상 | 3.8mA, 4mA, 20mA, 21mA, 잡으십시요 |
| 현장 운영 / 프로그래밍 |
128 × 64 도트 매트릭스 display/4 버튼 소프트웨어에서 설정하는 호스트를 갖추고 있을 수 있습니다 |
| 산업적 온도 / 습도 |
T0 :- 40~85C/≤95%RH ;T1 :-40~200C ; T2 :-40~500C ; T3 :-40~1000C |
| 쉘 소재 | 주물 알루미늄, 스테인레스 강 |
| 안테나 유형 | 렌즈 안테나 |
| 프로세스 압력 | - 0.1~2.5MPa |
| 케이블 엔트리 | M20 * 1.5 또는 1/2NPT |
| 권고 케이블 | AWG18 또는 0.75 밀리미터 2 |
| 보호도 | IP67 |
| 방폭 등급 | 엑스드 IIC T6 Gb |
| 설치 방법 | 스레드 또는 플랜지 |
| 정미중량 / 총 중량 | 임의적 구조 |
| 패킹상자 크기 | 임의적 구조 |
| 전송 주파수 | 76GHz~81GHz |
4.구조적인 차원
실온에 있는 가스 나사 프로세스 접속 구조 크기의 계통도

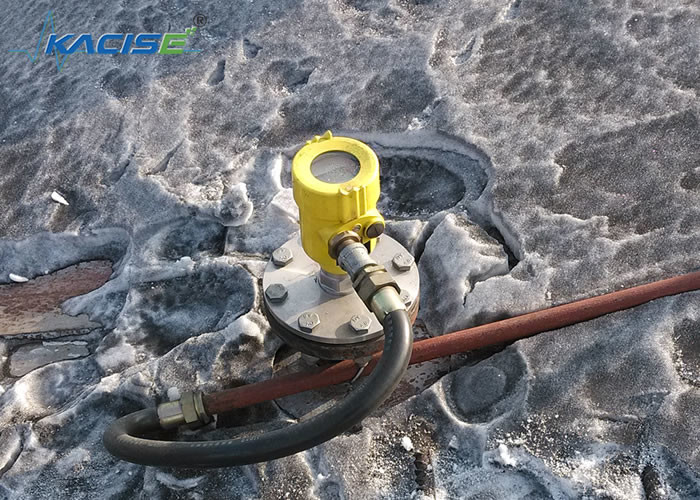

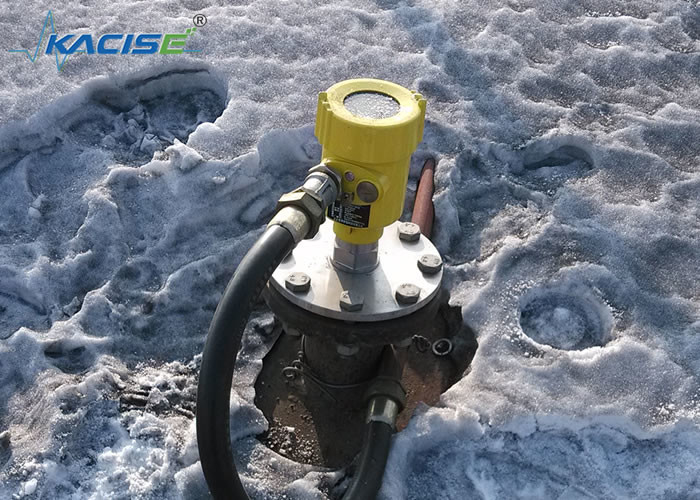

5. 설치
설치를 위한 2 점 :
(1) 그것이 소재 레벨 비행기와 직각이라는 것을 보증하기 위해 목표물 소재 레벨과 제휴하세요 ;
(2) 가짜에코를 회피하세요. 전형적 근무 조건을 위해 다음과 같은 핵심을 보세요.
빔 범위 이내에, 사다리와 단계와 같은 어떤 간섭 목적이 없다는 것을 ●는 보증합니다.
형태 5 - 기구 설치 위치의 1 계통도
● 안테나 빔이 형태 5-2에 나타난 바와 같이, 공급물 입구를 회피한다는 것을 기구 설치는 보증할 것입니다.
형태 5 - 공급물 입구를 회피하는 2개의 안테나 빔
● 기구는 용기 벽으로부터 떨어진 적어도 20 센티미터를 설치할 것입니다, 그렇지 않았다면 그것이 형태 5-3에 나타난 바와 같이, 틀린 읽기를 생산할 가능성이 많습니다.
발언 : 유동적 측정 설치 스풀은 완전히 수직적이어야 합니다.
형태 5 - 용기 벽으로부터 떨어진 가장 적게 20 센티미터에 있는 3 설치
● 빔이 최대한 많이 탱크 바닥으로 돌려지는다는 것을 고체 원뿔체 컨테이너는 보증할 것입니다, 그렇지 않았다면 탱크 바닥에 있는 측정 결과가 수치 5-4에 나타난 바와 같이, 부정확할지도 모릅니다.
형태 5 - 빔이 최대한 탱크 바닥으로 돌려지는다는 것을 4대 원추형 탱크는 보증할 것입니다.
6. 제품 배선도
6.1 한 개의 챔버 엔클로져 24VDC 전원 공급기 4선 제품의 배선도
4개의 와이어 제품의 그림 6-1 배선도
4선 시스템 애플리케이션에, 4-20mA 아날로그 출력은 24V 전력 공급 단자를 제외하고 2 분리 단자입니다. 동시에, 4선식은 PC 또는 사이트가 485개 인터페이스를 요구하면서 또한 연결과 디버깅을 위해 편리한 485 비단자를 제공합니다.
6.2 한 개의 챔버 엔클로져 24VDC 전원 공급기 2가닥 도선 제품의 배선도
2가닥 도선 제품의 Fig.6-1 배선도
2가닥 도선 시스템 애플리케이션에서, 전통적 전력 공급 단자 (4-20mA 생산) 뿐 아니라 악기는 또한 리모콘과 디버깅을 위해 현재 주류 IOT 장비 또는 투명 전송 장비와 연결하기 위해 편리한 일련 통신 단말기를 가지고 있습니다.
모델 선택 표
80GHz FM 레이더 액면계
| 모델 | 모델 KLD801 |
| 면허증 |
Ｐ 표준식 (비 방폭) 나 본질 안전 (엑스아 IIC T6 Ga) Ｄ 방염이 타입 (엑스드 IIC T6 Gb) |
| 프로세스 접속 |
Ｇ 1시 12분 스레드 플랜지 DN50/304 비 플랜지 DN80/304 Ｃ 플랜지 DN100/304 Ｄ 플랜지 DN125/304 Ｅ 플랜지 DN150/304 Ｙ 특별하 특화 |
| 안테나 유형 / 물질 |
Ｐ 22 밀리미터 렌즈 안테나 Ｙ 특별하 특화 |
| 프로세스 온도 |
Ｖ Standard/(-40~120C) Ｙ 특별하 특화 |
| 전자장치 |
2 (4-20)mA/24V DC 2선 와이어 3 (4-20)mA/24V DC / 하트 2선 와이어 4 (4-20)mA/220V DC 4선 5 RS485/Modbus/24V DC 4선 6 (4-20)mA/RS485 /24V DC 6 와이어 2중 출력 |
| 구내 / 보호도 |
Ｌ Aluminium/IP67 단일 공동 비 Aluminium/IP67 복공동 Ｊ 스테인레스 강 304/IP68 단일 공동 |
| 케이블 입선 |
Ｍ M20*1.5 엔 12NPT |
