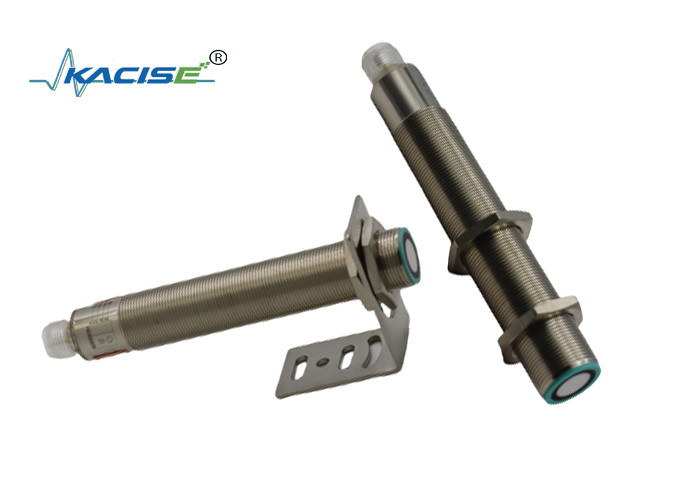

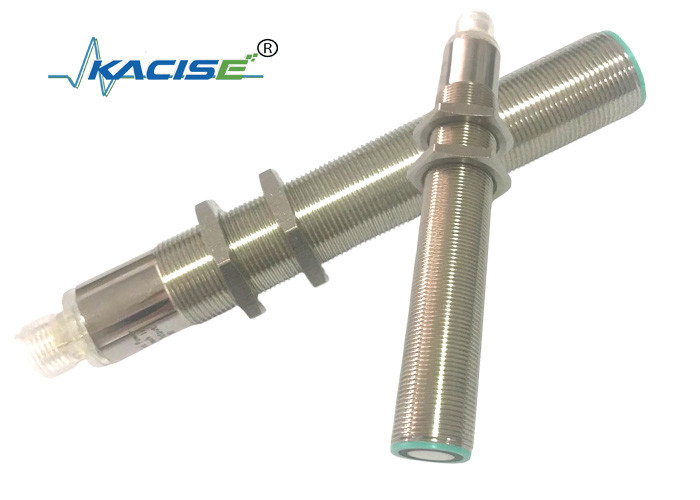

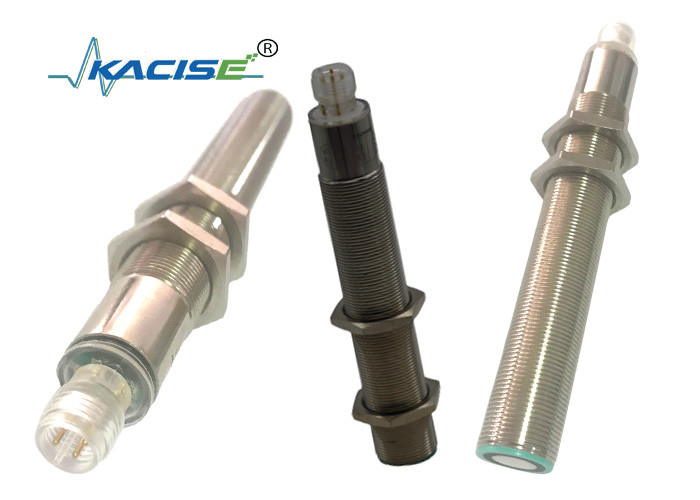

1m 액체성 탱크 레벨 센서 IP67 유체면 미터 RS485 출력

1m 액체성 탱크 레벨 센서 IP67 유체면 미터 RS485 출력

IP67 수위 감지부

1m 액체성 탱크 레벨 센서

50 밀리미터 초음파 거리 센서

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

M18 KUS1000

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Product:
Ultrasonic Distance Sensor
Detection Range:
50mm~1000mm
Transducer Frequency:
40KHZ
Operating Voltage:
24VDC
Limit Working Voltage:
3.6VDC~30VDC
IP grade:
IP67
Output:
RS232/RS485
강조하다:

IP67 수위 감지부

,

1m 액체성 탱크 레벨 센서

,

50 밀리미터 초음파 거리 센서

지불 및 배송 조건
최소 주문 수량
1pcs
포장 세부 사항
각 단위는 개별 상자를 가지고 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 제공됩니다.
배달 시간
5-8일
지불 조건
T/T, 웨스턴 유니온, 머니그램
공급 능력
1000개 부분 / 부분마다 교섭할 수 있는 주
관련 제품
저희와 연락
86--17719566736
지금 연락하세요
제품 설명
1m 액체 탱크 레벨 센서 IP67 유체 레벨 미터 RS485 출력
제품 속성
속성
제품 초음파 거리 센서
감지 범위 50mm~1000mm
변환기 주파수 40KHZ
작동 전압 24VDC
제한 작동 전압 3.6VDC~30VDC
IP 등급 IP67
출력 RS232/RS485
제품 설명

RS485 출력 신호 저렴한 가격 초음파 액체 레벨 미터 게이지 초음파 탱크 수위 센서

1m 액체성 탱크 레벨 센서 IP67 유체면 미터 RS485 출력 0
1. 매개변수
일반 사양
감지 범위 100... 1000 mm
사용 불가 영역 0 ... 100 mm
표준 대상판 100 mm x 100 mm
변환기 주파수 약 220 kHz
응답 지연 약 50 ms
표시등/작동 수단
LED 파란색 전원 켜짐
LED 노란색 스위칭 상태 표시 깜박임: 프로그램 기능 개체 감지됨
LED 빨간색 영구적으로 빨간색: 오류 빨간색, 깜박임: 프로그램 기능, 개체 감지되지 않음
전기 사양
작동 전압 UB 15 ... 30 V DC, 리플 10 %SS
무부하 공급 전류 I0 ≤ 45 mA
입력
입력 유형 1 TEACH-IN 입력
작동 범위 A1 -UB ... +1 V
작동 범위 A2 +6 V ...+UB
입력 임피던스 > 4.7 kΩ
TEACH-IN 프로그램 펄스 ≥ 1 s
출력
출력 유형 1 스위치 출력 E4, NPN NO/NC, 프로그래밍 가능
정격 작동 전류 Ie 200 mA, 단락/과부하 보호
기본 설정 스위칭 지점 A1:70mm 스위칭 지점 A2: 800mm
전압 강하 ≤ 2.5 V
반복 정확도 ≤1 %
스위칭 주파수 f ≤ 13 Hz
범위 히스테리시스 H 설정된 작동 거리의 2 %
온도 영향 ±1.5% of full-scale value
주변 조건
주변 온도 -25℃…70℃(248...343K)
보관 온도 -40℃…85℃(233...358K)
기계적 사양
연결 V1 커넥터(M12×1), 4핀
보호 등급 IP67
재질 하우징 황동, 니켈 도금
변환기 에폭시 수지/중공 유리 구체 혼합물; 폼 폴리우레탄, 커버 PBT
2. 치수
1m 액체성 탱크 레벨 센서 IP67 유체면 미터 RS485 출력 1
3. 전자 인터페이스 및 신호 정의
1m 액체성 탱크 레벨 센서 IP67 유체면 미터 RS485 출력 2 1m 액체성 탱크 레벨 센서 IP67 유체면 미터 RS485 출력 3
4. 센서 기능 설명
매개변수 조정

초음파 센서는 두 개의 티칭 가능한 스위칭 지점이 있는 스위치 출력을 특징으로 합니다. 이는 TEACH-IN 입력에 공급 전압 - UB 또는 + UB를 적용하여 설정됩니다. 공급 전압은 TEACH-IN 입력에 최소 1초 동안 적용되어야 합니다. LED는 TEACH-IN 절차 중에 센서가 대상을 인식했는지 여부를 나타냅니다. 스위칭 지점 A1은 - UB, A2는 +UB로 티칭됩니다. 8가지 다른 출력 기능을 설정할 수 있습니다.

스위칭 지점, 전원을 켠 후에만 거리 설정. 내부 시계는 전원을 켠 후 5분 후에 변경할 수 없도록 보장할 수 있습니다. 스위칭 지점을 변경하려면 사용자는 전원을 다시 시작한 후에만 요청 거리를 설정할 수 있습니다.

TEACH-IN 윈도우 모드, 정상 개방 기능
  • 대상을 가까운 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A1 with - UB
  • 대상을 먼 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A2 with + UB
TEACH-IN 윈도우 모드, 정상 폐쇄 기능
  • 대상을 먼 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A2 with - UB
  • 대상을 가까운 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A1 with + UB
TEACH-IN 스위칭 지점, 정상 개방 기능
  • 대상을 가까운 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A1 with - UB
  • 손으로 센서를 덮거나 감지 범위에서 모든 물체를 제거
  • TEACH-IN 스위칭 지점 A2 with + UB
TEACH-IN 스위칭 지점, 정상 폐쇄 기능
  • 손으로 센서를 덮거나 감지 범위에서 모든 물체를 제거
  • TEACH-IN 스위칭 지점 A2 with - UB
  • 대상을 가까운 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A1 with + UB
TEAC-IN 큰 히스테리시스 간격, 정상 개방 모드
  • 대상을 가까운 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A1 with + UB
  • 대상을 먼 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A2 with - UB
TEAC-IN 큰 히스테리시스 간격, 정상 폐쇄 모드
  • 대상을 먼 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A2 with + UB
  • 대상을 가까운 스위칭 지점으로 설정
  • TEACH-IN 스위칭 지점 A1 with - UB
TEACH-IN 물체 존재 감지 정상 개방 모드
  • 손으로 센서를 덮거나 감지 범위에서 모든 물체를 제거
  • TEACH-IN 스위칭 지점 A2 with - UB
  • 손으로 센서를 덮거나 감지 범위에서 모든 물체를 제거
  • TEACH-IN 스위칭 지점 A2 with + UB
TEACH-IN 물체 존재 감지 정상 폐쇄 모드
  • 손으로 센서를 덮거나 감지 범위에서 모든 물체를 제거
  • TEACH-IN 스위칭 지점 A2 with +UB
  • 손으로 센서를 덮거나 감지 범위에서 모든 물체를 제거
  • TEACH-IN 스위칭 지점 A2 with -UB
스위칭 지점의 기본 설정

A1=블라인드 범위, A2=공칭 거리

1m 액체성 탱크 레벨 센서 IP67 유체면 미터 RS485 출력 4
LED 디스플레이
작동 모드에 따른 디스플레이 빨간색 LED 노란색 LED
TEACH-IN 스위칭 지점 물체 감지됨 물체 감지 안 됨 물체 불확실(TEACH-IN 무효) 꺼짐 깜박임 켜짐 깜박임 꺼짐 꺼짐
정상 작동 꺼짐 스위칭 상태
오류 켜짐 이전 상태
5. 설치 조건

센서가 주변 온도 0℃ 이하에서 설치되는 경우, 보호 조치를 잘 취해야 합니다. 강철 너트를 사용하여 센서를 관통 구멍에 직접 장착하는 경우, 하우징 나사산의 중간에 고정해야 합니다.
