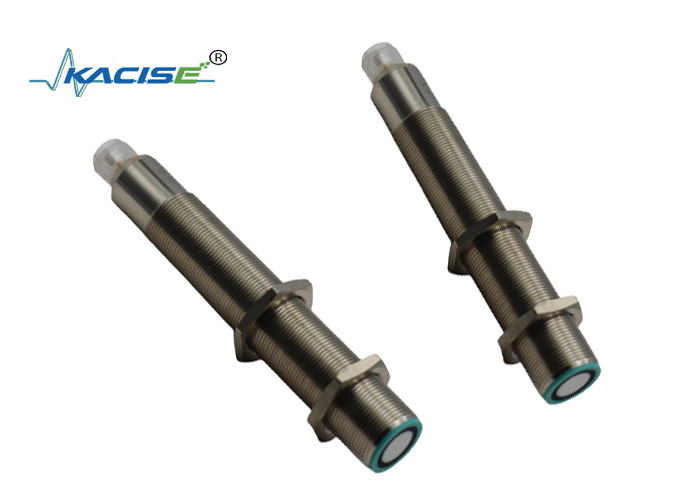

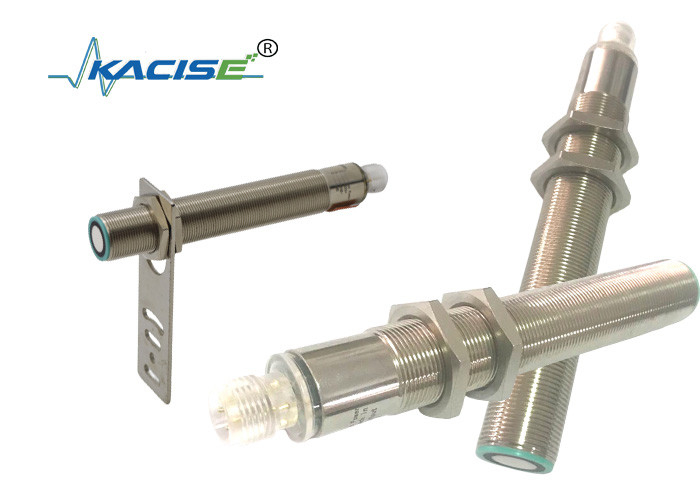

RS485 출력 1m 액체성 탱크 액면계 40KHZ 주파수 IP67 수위 감지부

RS485 출력 1m 액체성 탱크 액면계 40KHZ 주파수 IP67 수위 감지부

40KHZ 수위 감지부

IP67 유체면 미터

초음파 거리 저수 탱크 액면계

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

M18 KUS1000

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Product:
Ultrasonic Distance Sensor
Detection Range:
50mm~1000mm
Transducer Frequency:
40KHZ
Operating Voltage:
24VDC
Limit Working Voltage:
3.6VDC~30VDC
IP grade:
IP67
Output:
RS232/RS485
강조하다:

40KHZ 수위 감지부

,

IP67 유체면 미터

,

초음파 거리 저수 탱크 액면계

지불 및 배송 조건
최소 주문 수량
1pcs
포장 세부 사항
각 단위는 개별 상자를 가지고 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 제공됩니다.
배달 시간
5-8일
지불 조건
T/T, 웨스턴 유니온, 머니그램
공급 능력
1000개 부분 / 부분마다 교섭할 수 있는 주
관련 제품
저희와 연락
86--17719566736
지금 연락하세요
제품 설명
RS485 출력 1m 액체 탱크 레벨 미터 40KHZ 주파수 IP67 물 레벨 센서
제품 사양
속성 가치
제품 초음파 거리 센서
탐지 범위 50mm~1000mm
변환기 주파수 40KHZ
작동 전압 24VDC
제한 작동 전압 3.6VDC~30VDC
IP 등급 IP67
출력 RS232/RS485
제품 개요

RS232 출력 신호 저렴한 가격 초음속 액체 수준 측정기 초음속 탱크 물 수준 센서.

RS485 출력 1m 액체성 탱크 액면계 40KHZ 주파수 IP67 수위 감지부 0
기술 매개 변수
일반 사양
감지 범위 100...1000mm
사용할 수 없는 부지 0...100mm
표준 표적판 100mm x 100mm
변압기 주파수 약 220 kHz
응답 지연 약 50 ms
지표/운영 수단
지표 상태
LED 블루 전원
LED 노란색 스위치 상태 표시 깜박이는: 프로그램 함수 객체가 감지
LED 빨간색 영구적 빨간색: 오류 빨간색, 깜박이는: 프로그램 기능, 객체가 감지되지 않았습니다
전기 사양
작동 전압 UB 15...30V DC, 파동 10% SS
무부하 공급 전류 I0 ≤ 45mA
입력
입력 타입 1 TEACH-IN 입력
작동 범위 A1: -UB...+1 V, A2: +6 V...+UB
입력 임페던스 > 4.7 kΩ
TEACH-IN 프로그램 펄스 ≥ 1초
출력
출력 유형 1 스위치 출력 E4, NPN NO/NC, 프로그래밍
가속 전류 Ie 200mA, 단회로/장량 보호
기본 설정 전환점 A1:70mm, 전환점 A2: 800mm
전압 하락 ≤ 2.5V
반복 정확성 ≤ 1 %
스위치 주파수 f ≤ 13 Hz
범위 히스테레시스 H 설정된 운행거리의 2 %
온도의 영향 전체 규모의 ±1.5%
환경 조건
실내 온도 -25...70°C ((248...343K)
저장 온도 -40...85°C ((233...358K)
기계적 사양
연결 V1 커넥터 (M12×1), 4핀
보호 수준 IP67
물질적 주택 금속, 니켈화
변압기 에포시 樹脂/공구 유리 구리 혼합물; 폼 폴리우레탄, 덮개 PBT
크기
RS485 출력 1m 액체성 탱크 액면계 40KHZ 주파수 IP67 수위 감지부 1
전자 인터페이스 및 신호 정의
RS485 출력 1m 액체성 탱크 액면계 40KHZ 주파수 IP67 수위 감지부 2 RS485 출력 1m 액체성 탱크 액면계 40KHZ 주파수 IP67 수위 감지부 3
센서 기능 설명
매개 변수 조정

초음파 센서는 두 개의 학습 가능한 스위치 포인트를 가진 스위치 출력을 갖추고 있습니다. 이들은 TEACH-IN 입력에 공급 전압 - UB 또는 + UB을 적용하여 설정됩니다.공급 전압은 TEACH-IN 입력에 최소 1초 동안 적용되어야 합니다.. LED는 TEACH-IN 절차 동안 센서가 목표를 인식했는지 여부를 나타냅니다. 스위치 포인트 A1는 - UB, A2는 + UB로 학습됩니다. 8 가지 다른 출력 기능을 설정할 수 있습니다.

스위치 포인트, 전원을 켜고 나면 거리를 설정합니다. 내부 시계는 전원이 켜면 5분 후에 변경할 수 없음을 보장합니다.사용자는 전원 재시작 후 요청 거리를 설정할 수 있습니다.

교육 방식
  • TEACH-IN 창 모드, 정상 개방 기능
  • TEACH-IN 창 모드, 정상 폐쇄 기능
  • TEACH-IN 스위치 포인트, 정상 개방 기능
  • TEACH-IN 스위치 포인트, 일반적으로 닫힌 기능
  • TEACH-IN 큰 히스테리세스 간격, 정상 개방 모드
  • TEACH-IN 큰 히스테리세스 간격, 일반적으로 닫힌 모드
  • 일반적으로 개방된 모드에서 객체 현존을 탐지하는 TEACH-IN
  • 객체 현존을 감지하는 TEACH-IN 정상 폐쇄 모드
기본 설정

A1 = 실명 범위, A2 = 명목 거리

RS485 출력 1m 액체성 탱크 액면계 40KHZ 주파수 IP67 수위 감지부 4
LED 디스플레이
작동 방식에 따라 표시 빨간색 LED 노란색 LED
TEACH-IN 전환점 객체 검출 객체 검출되지 않습니다 객체 불확정 (Teach-IN 유효하지 않습니다) 켜고 깜빡이고 반짝이는
정상 작동 전환 상태
잘못 이전 상태
설치 조건

환경 온도가 0°C 이하로 떨어지면 센서가 설치되면 보호 조치를 잘 수행해야합니다.그것은 하우스 스레드 중앙에 고정되어야합니다.
