| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |

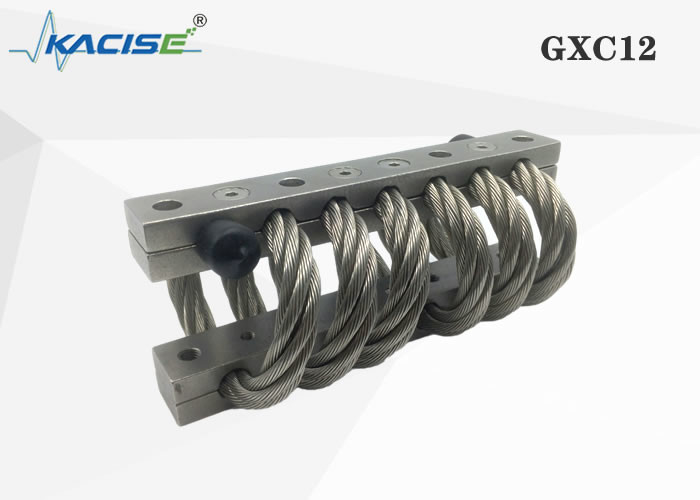

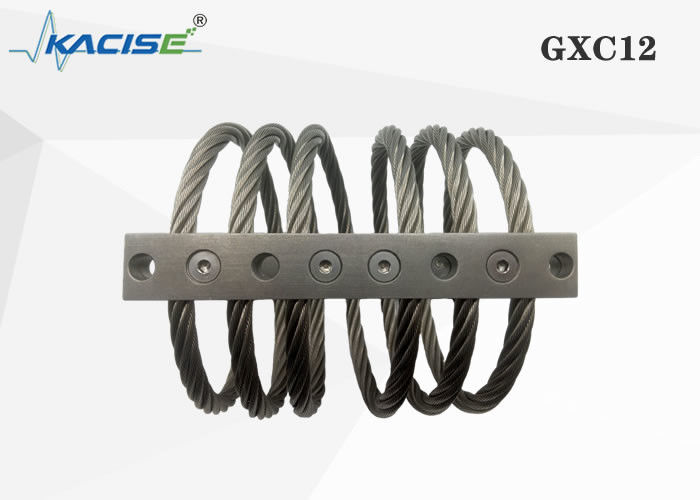

| 모델 번호: | GXC12 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 5-8일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 100+ |
| 길이: | 178mm | 폭: | 84/89/105/108/114/121/140 밀리미터 |
|---|---|---|---|
| 높은 것: | 71/74/76/83/89/105/108 밀리미터 | 장착 구멍: | M8 |
| 공진 주파수: | 5-10헤르츠 | 외부 장착 구멍 거리/L1(mm): | 156/155.6 |
| 내부 장착 구멍 거리/L2(mm): | 66/66.6 | 최대 수직 변형(mm): | 34/37/40/44.7/49/66/68 |
| 수직 정하중(Kg): | 109/102/80/73/72/39/32 | 수직 정적 강성(Kg/mm): | 27.5/24/18/15.4/13.7/6.5/5.1 |
| 수직동강성(Kg/mm): | 13.5/11.4/8.4/6.8/6/2.5/2 | 45° 최대 변형(mm): | 47.8/51.8/56/63/71/91/95 |
| 45° 정하중(Kg): | 89/82/66/62/60/34/28 | 45°정적 강성(Kg/mm): | 17.7/15.6/12/10/9/4.5/3.6 |
| 45° 동적 강성(Kg/mm): | 7.7/6.6/4.9/4/3.5/1.6/1.2 | 사이드 서스펜션의 최대 변형량(mm): | 36/39/42/47/52.8/68/71 |
| 측면 매달린 정하중(Kg): | 68/64/48/46/44/20/15.6 | 측면 행잉 정적 강성(Kg/mm): | 9.8/8.4/5.8/4.9/4.4/2/1.5 |
| 사이드 서스펜션 강성(Kg/mm): | 7.7/6.5/4.8/4.1/3.8/1.5/1 | 재료: | SS304 |
| (KG에) 짓누르세요: | 0.83/0.85/0.90/0.95/0.98/1.07/1.2 | 제품 맞춤화 지원 여부: | 예 |
| 하이 라이트: | 무지향성 와이어 로프 제진기,비 선형 강도 와이어 로프 아이솔레이터,178 밀리미터 와이어 로프 충격 절연 장치 |
||
시리즈 JGX 와이어 로프 아이솔레이터에 대한 도입
와이어 로프 아이솔레이터는 울퉁불퉁한 금속 리테이너들로 지탱된 고급 품질 전선 가닥 로프의 안정적 실장 부품입니다. 각각 격리 요소는 부분마다 와이어 로프, 가닥의 번호, 케이블 길이, 상연 또는 사업과 케이블의 번호의 지름에 의해 결정된 비감도 특성을 가집니다.
고유 감쇠 저항은 와이어 로프의 가닥 사이에 플렉셔 이력현상 즉, 마찰과 미끄럼 마찰에 의해 제공됩니다.
와이어 로프 아이솔레이터는 우수한 진동 댐핑으로, 다른 어떤 매체 또는 설계 보다 높은 수준의 차단을 제공합니다. 케이블 장착대는 참으로 유일하고 그것이 거의 모든 차단 필요를 포함한다는 그렇게 광범위한 물리적이고 기술적 요구의 스펙트럼에 적응했습니다. 그들은 한 개의 탑재가 양쪽 충격과 진동을 취급할 수는 없다는 개념을 잠잠하게 했습니다.
적용 - 항공기, 배, 탱크, 유전 검층차의 실제로 제한 없는 범위의 가옥한 환경에서 우수한 진동과 충격 차단을 제공하는 시리즈 JGX 와이어 로프 아이솔레이터, 특징 3 차원 가변성의 강성도와 변하기 쉬운 감폭.
DC 전원 케이블의 간섭을 제지해서 설계되어 시리즈 JGX 와이어 로프 아이솔레이터는 우수한 커먼 모드와 차동 모드 필터 성능을 특징으로 하며, 그것이 넓게 DC / DC 스위치 컨버터인 AC / DC, DC / AC을 가지고 있거나, DC를 그것의 힘으로 이용한 많은 종류의 전자 기기에 사용했습니다.
정적 부하 베어링 범위는 우리의 고객들로부터 1 킬로그램부터 요구와 수요의 여러 가지 종류를 만나는 1T 까지이고, 국내시장 안으로 그들의 시작 뒤에 안정적 고객들의 왕족을 얻습니다.
게다가 정하중의 전통적 요구를 만족시키기 위한 시리즈 JGX가 모두 강한 진동과 충격 차단을 위해 설계된 인 우리의 다른 3 시리즈, GH, GX와 GN을 보기 위한 우리의 웹사이트 www.kacise.com을 방문하기 위해 환영합니다.
제품 치수 차트
| 상품 번호 | 높은 것(MM) | 폭(MM) | 제품 중량(KG) | 설치 방법 | 홀 사이즈(MM) | 스레드 사이즈(MM) | 반대편 구경 테이프녹화자 | |
| JGX-127-8-X-3648-A-S | 71 | ± 2.54 | 84 | 0.83 | 비, Ｃ, Ｄ, Ｅ, Ｓ | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90' |
| JGX-127-8-X-3047-A-S | 74 | 89 | 0.85 | |||||
| JGX-127-8-X-2869-A-S | 76 | 105 | 0.90 | |||||
| JGX-127-8-X-2313-A-S | 83 | 108 | 0.95 | |||||
| JGX-127-8-X-1957-A-S | 89 | 114 | 0.98 | |||||
| JGX-127-8-X-1735-A-S | 105 | 121 | 1.07 | |||||
| JGX-127-8-X-1512-A-S | 108 | 140 | 1.2 | |||||
절연체 AX :
와이어 로프 아이솔레이터는 다중 축 절연체입니다. 아래의 다이어그램은 하중 축 정의와 전환 고찰을 포함합니다.
축축해지는 것 : 일반적으로 규모와 입력레벨에 따라서, 5-15%. 특별한 습기를 주는 고찰을 위해 캑아즈와 협의하세요.
설치
더 홀이 설치되는 것을 포함하면서, 우리는 모든 범위의 설치를 제공합니다, 설치하기 위한 원추형으로 넓힌 헤드 나사, 스레드 설치, 상부 및 하부 부목 중에서 선택과 장착 구멍이 신축성 구조일 수 있습니다. 우리는 2 위수 기준 인치를 제공하고 측정, 장비 요구사항의 국내이고 외국 장비, 입출하고 인사하세요. 와이어 로프 랩을 단단하게 하시오 그러면 고객들이 와이어 로프 제품 선택과 예약의 권회수에 따른 우리의 제품 사양에 따르면 하 할 수 있습니다. 가장 작은 권회수는 2 랩입니다, 가장 일반적으로 사용된 것 12 랩이고 또한 고객의 요청에 따라 맞춤화될 수 있습니다.
아래 다이어그램은 전형적 마운팅 방향을 설명합니다.
와이어 로프 아이솔레이터는 차단의 우수한 효과를 제공하는 스테인리스강 케이블과 알루미늄 유지 바 또는 녹슬지 않는 유지 바까지 구성됩니다. 그들은 전통적 것보다 작고, 장점을 채택합니다. 장착 지점으로, 패턴과 규모 진동을 주름을 잡, 그들은 산업, 방위와 다른 사람을 위한 모든 요구조건을 충족시킬 수 있습니다.
3 신형 (GH, GX와 GR)는 진동 차단을 위한 요구조건을 충족시키도록 설계됩니다.
애플리케이션
