원래 장소: | 중국 |
브랜드 이름: | Kacise |
모델 번호: | GXB16 |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 판지 상자 |
배달 시간: | 5-8일 |
지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
공급 능력: | 100+ |
길이: | 216mm | 폭: | 92/102/105/121/133/144/156/180 밀리미터 |
---|---|---|---|
높은 것: | 76/83/89/95/108/124/137/155 밀리미터 | 장착 구멍: | M8 |
공진 주파수: | 5-10헤르츠 | 외부 장착 구멍 거리/L1(mm): | 156/155.6 |
내부 장착 구멍 거리/L2(mm): | 66/66.6 | 최대 수직 변형(mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
수직 정하중(Kg): | 364/304/286/231/195/173/151/120 | 수직 정적 강성(Kg/mm): | 95/70/61/45/34/26/20/14 |
수직동강성(Kg/mm): | 47/33/27/19.6/13.7/9.6/7.4/4.9 | 45° 최대 변형(mm): | 44.7/52.8/61/68/84/105/121/144 |
45° 정하중(Kg): | 258/215/204/162/140/122/106/82 | 45°정적 강성(Kg/mm): | 53/39/34/25/19/14.7/11.7/8.3 |
45° 동적 강성(Kg/mm): | 12/16.8/13.8/9.8/6.8/4.9/3.7/2.5 | 사이드 서스펜션의 최대 변형량(mm): | 33/40/45/50/56.9/77.7/90/107 |
측면 매달린 정하중(Kg): | 240/171/155/120/80/60/44/28 | 측면 행잉 정적 강성(Kg/mm): | 29/20/17/12/8/6/4.6/3 |
사이드 서스펜션 강성(Kg/mm): | 25/17/14/10/5/4/3/2.2 | 재료: | SS304 |
(KG에) 짓누르세요: | 1.8/1.9/2/2.2/2.4/2.7/2.9/3 | 제품 맞춤화 지원 여부: | 예 |
하이 라이트: | 산화 와이어 로프 제진기,특성 환경 와이어 로프 아이솔레이터,5HZ 와이어 로프 제진기 |
제품 설명

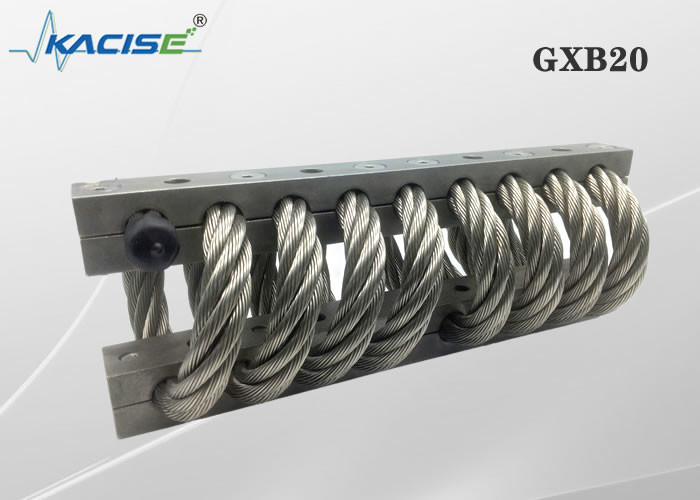

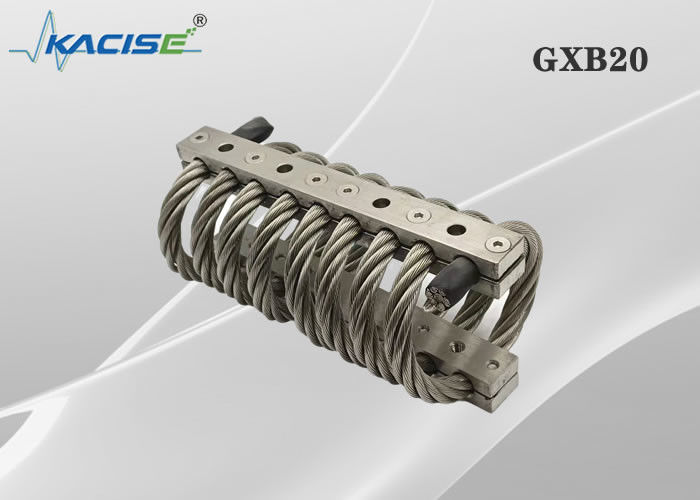

와이어 로프 제진기는 진동이고 산정되고 어떤 탄성률에 따라 탄소강 또는 스테인레스 강 골자와 표준 스테인레스 강 케이블로 설계되는 충격 완충 장치입니다. 그것은 효과적으로 진동과 충격 에너지를 흡수하고, 장비를 보호하고 소음을 감소시킬 수 있습니다. 높은 설비 수명과 시스템 신뢰성을 제공하는 목적. 우리의 회사에 의해 생산된 와이어 로프 제진기는 효과적으로 진동을 흡수할 수 있고 소음을 충돌하고 감소시킵니다. 제품이 초고속이고 낮은 온도, 화학적인 부식 환경, 강한 산화와 강한 감소 특성 환경, 뒤스티와 높은 마찰 환경, 믿을 만하 의 우수한 성능을 가지고 있다는 것을 물질과 표면 처리 공정, 품질관리방법과 제품 자체의 고유의 특성은 보증합니다 그리고 마구간에서 사세요.
우리의 회사의 와이어 로프 제진기는 넓게 상업운수, 내비게이션과 항공, 화학적 자동화, 국방 건설과 다른 분야에서 사용됩니다.
설치 방법
통공 설치를 포함하여 우리는 모든 범위의 설치 방법을 제공합니다, 원추형으로 넓힌 헤드 나사 설치, 스레드 설치, 상부 및 하부 고정판과 증가하는 홀 형태 중에서 선택이 유연하게 구성될 수 있습니다. 우리는 국내이고 외국 장비를 위한 요구조건과 입출 장비를 충족시키기 위해, 2가지 정열 표준, 제국과 측정을 제공합니다.
와이어 로프, 고객들의 권회수는 우리의 품질 규격에 따른 와이어 로프의 권선수에 따라 제품을 선택하고 주문할 수 있습니다. 랩의 최소 값은 2 랩이고 가장 일반적으로 사용된 것 12 랩입니다. 그것은 또한 고객 요구 사항에 따라 맞춤화될 수 있습니다.
제품 치수 차트
상품 번호 | 높은 것(MM) | 폭(MM) | 제품 중량(KG) | 설치 방법 | 홀 사이즈(MM) | 스레드 사이즈(MM) | 반대편 구경 테이프녹화자 | |
JGX-127-8-X-3648-A-S | 76 | ± 2.54 | 92 | 1.81 | 비, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90' |
JGX-127-8-X-3047-A-S | 83 | 102 | 1.91 | |||||
JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
JGX-127-8-X-2313-A-S | 95 | 121 | 2.22 | |||||
JGX-127-8-X-1957-A-S | 108 | 133 | 2.4 | |||||
JGX-127-8-X-1735-A-S | 124 | 144 | 2.7 | |||||
JGX-127-8-X-1512-A-S | 137 | 156 | 2.9 | |||||
JGX-127-8-X-1201-A-S | 155 | 180 | 3.09 |
피즈 방향 압착 끼움 시험 데이터 시트
만곡 수 | 상품 번호 | 정전기 로드(N) | 최대 변형 (밀리미터) | 진동 강성 Kv kN/m | 영향 강성 Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
2 | JGX-127-8-X-3047-A-S | 3047 | 38.1 | 708 | 333 |
3 | JGX-127-8-X-2869-A-S | 2869 | 43.2 | 613 | 278 |
4 | JGX-127-8-X-2313-A-S | 2313 | 48.8 | 457 | 196 |
5 | JGX-127-8-X-1957-A-S | 1957 | 59.9 | 340 | 137 |
6 | JGX-127-8-X-1735-A-S | 1735 | 74.7 | 261 | 96 |
7 | JGX-127-8-X-1512-A-S | 1512 | 85.9 | 207 | 74 |
8 | JGX-127-8-X-1201-A-S | 1201 | 102.6 | 148 | 49 |
하중 시험 데이터 시트에 적합하는 경사식 프레스 45명'
만곡 수 | 상품 번호 | 정전기 로드(N) | 최대 변형 (밀리미터) | 진동 강성 Kv kN/m | 영향 강성 Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 2580 | 44.7 | 539 | 236 |
2 | JGX-127-8-X-3047-A-S | 2157 | 52.8 | 398 | 168 |
3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
4 | JGX-127-8-X-2313-A-S | 1624 | 68.6 | 259 | 98 |
5 | JGX-127-8-X-1957-A-S | 1401 | 84.8 | 193 | 68 |
6 | JGX-127-8-X-1735-A-S | 1223 | 105.7 | 147 | 49 |
7 | JGX-127-8-X-1512-A-S | 1068 | 121.9 | 117 | 37 |
8 | JGX-127-8-X-1201-A-S | 823 | 144.8 | 83 | 25 |
전단 압연 하중 시험 데이터 시트
만곡 수 | 상품 번호 | 정전기 로드(N) | 최대 변형 (밀리미터) | 진동 강성 Kv kN/m | 영향 강성 Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
2 | JGX-127-8-X-3047-A-S | 1713 | 40.1 | 207 | 207 |
3 | JGX-127-8-X-2869-A-S | 1557 | 45.2 | 173 | 173 |
4 | JGX-127-8-X-2313-A-S | 1201 | 50.8 | 121 | 121 |
5 | JGX-127-8-X-1957-A-S | 801 | 56.9 | 81 | 81 |
6 | JGX-127-8-X-1735-A-S | 601 | 77.7 | 60 | 60 |
7 | JGX-127-8-X-1512-A-S | 445 | 90.9 | 46 | 46 |
8 | JGX-127-8-X-1201-A-S | 289 | 107.7 | 30 | 30 |
성능 파라미터 : 진동 강성과 충격 강성 (Kv 또는 Ks) :
와이어 로프 아이솔레이터의 강성은 비선형적입니다. 작고 대변형 사이의 강성의 큰 차이가 있습니다.
사용자들은 산정합니다고 선택할 수 있고 우리가 주거나, 연락한 제품 설명서와 분유에서 실험된 매개 변수에 따르면 우리와 우리의 공학자들이 당신에게 선정 지도를 제공할 것입니다.
제품 치수 차트
와이어 로프 아이솔레이터의 설치를 안내하세요
1. 설치 전에 미안하지만, 스레드가 똑같은 기타 등등인지 장착 구멍이 같은 제진기의 장착 구멍과 일치하는지 주의깊게 확인하세요.
2, 설치 홀이 깨끗합니다, 어떤 거친 부분, 녹, 손상과 다른 결점이 없습니다.
3. 탄성 성분이 제진기 이후로 있, 일할 때 그것은 이동 가능 공간을 약간 필요로 합니다. 설치 전에 미안하지만, 설치부에서 설치에 영향을 미치는 어떠한 장비도 있을지고 제진기의 이동 가능 공간이 충분한지 주의깊게 확인하세요. 제진기가 보존 상태가 좋은지 체크하고 설치 전에 어떤 결점도 가지고 있으지 마세요.
4. 적당한 스크루 드라이버와 쇠지레로 준비합니다.
5, 중장비에 대한 절연체 또는 스크루가 절연체가 조금 활동적일 수 있도록, 강화할 필요가 없은 고정형 기기, 설치를 처음으로 설치하십시요.
6. 제진기건너편에 입출력 신호 연결 장치를 설치하세요. 만약 장착 구멍이 조금 잘못 정렬되면, 당신이 제진기의 장착 구멍을 장비의 장착 구멍과 정렬하기 위해 제진기를 이동하거나 쇠지레를 사용할 수 있고, 그리고 나서 고정 나사를 비틉니다.
7. 장치 위치를 고친 후, 모든 고정 나사를 조이세요.
애플리케이션
