| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |

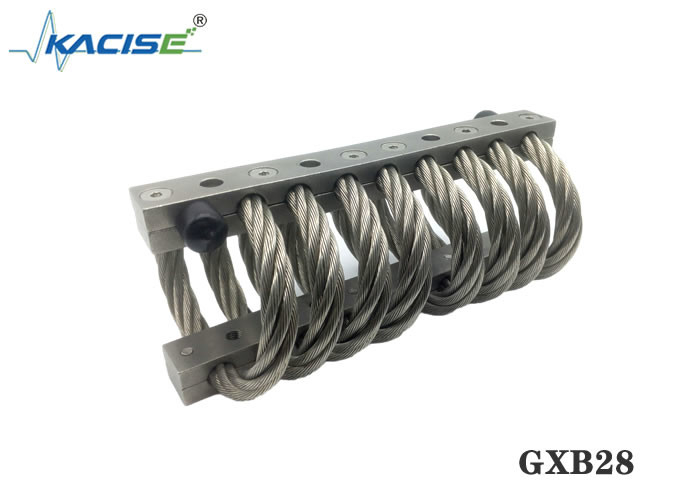

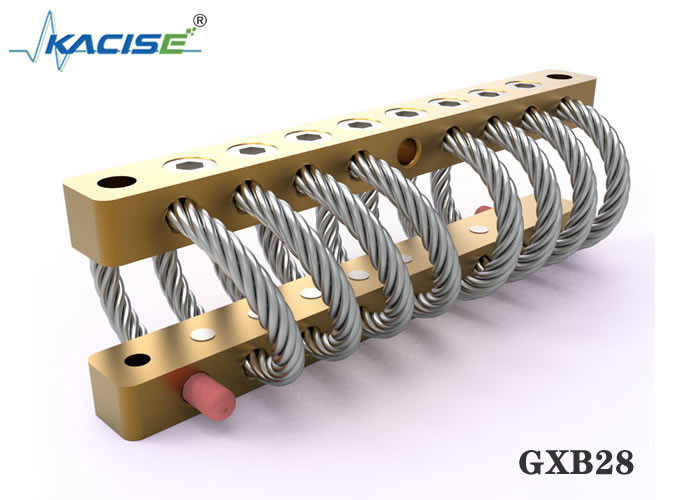

| 모델 번호: | GXB28-950 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 5-8일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 100+ |
| 길이: | 370mm | 너비: | 286mm |
|---|---|---|---|
| 높은: | 227mm | 장착 구멍: | M12 |
| 공진 주파수: | 5-10헤르츠 | 외부 장착 구멍 거리/L1(mm): | 268/266.7 |
| 내부 장착 구멍 거리/L2(mm): | 114/114.3 | 최대 수직 변형(mm): | 132.2 |
| 수직 정하중(Kg): | 374 | 수직 정적 강성(Kg/mm): | 37.7 |
| 수직동강성(Kg/mm): | 13.8 | 45° 최대 변형(mm): | 180 |
| 45° 정하중(Kg): | 211 | 45°정적 강성(Kg/mm): | 21 |
| 45° 동적 강성(Kg/mm): | 7 | 사이드 서스펜션의 최대 변형량(mm): | 140 |
| 측면 매달린 정하중(Kg): | 76 | 측면 행잉 정적 강성(Kg/mm): | 7.7 |
| 사이드 서스펜션 강성(Kg/mm): | 5.6 | 재료: | SS304 |
| 무게(kg): | 13.9 | 제품 맞춤화 지원 여부: | 예 |
제품 설명
충격 및 진동 문제 해결
충격과 진동은 산업 환경에서 가장 파괴적인 요인 중 하나입니다.이러한 교란은 기계 및 전자 장비의 수명을 단축하여 필요하기 훨씬 전에 기계를 사용하지 못하게 합니다.때로 이러한 조기 열화는 반복되는 과도한 스트레스 부하, 때로는 중요한 부품의 피로 파손, 때로는 두 가지의 조합으로 인해 발생합니다.
Kacise는 거의 모든 응용 분야에서 충격 및 진동 문제를 해결하는 다양한 와이어 로프 아이솔레이터를 제공합니다.와이어 직경, 스트랜드 수, 케이블 길이, 케이블 꼬임 또는 꼬임 및 섹션당 케이블 수와 같은 적절한 특성을 가진 와이어 로프를 선택하여 우수한 장비 보호 기능을 제공하는 와이어 로프 아이솔레이터를 만들었습니다.이상적으로 수동 격리 시스템은 유지 관리가 필요하지 않고 공간을 거의 사용하지 않으며 다양한 온도와 부식성 환경에서 계속 작동합니다.
제품 사이즈 차트
| 제품 번호 | 높음(mm) | 폭(mm) | 제품중량(kg) | 설치 방법 | 홀 사이즈(mm) | 스레드 크기(mm) | 카운터보어 테이퍼 | |
| JGX-286-8-X-16860-AS | 216 | ±6.35 | 286 | 13.9 |
A, B, C, D, E, S |
Ø13.5 + 0.13- 0.38 | M12X1.75 | 90° |
압입 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 3740 | 125.7 | 377 | 138 |
45° 기울어진 프레스 피팅 하중 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2110년 | 177.8 | 212 | 70 |
전단 압연 하중 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 760 | 132.1 | 77 | 77 |
와이어 로프 진동 절연체는 다음과 같은 장점이 있습니다.
제품 구조 다이어그램
와이어로프 아이솔레이터 설치 안내
1. 설치 전 나사산이 같은지 등 장착홀과 방진장치의 장착홀이 일치하는지 주의 깊게 확인하십시오.
2, 설치 구멍이 깨끗하고 버, 녹, 손상 및 기타 결함이 없습니다.
3. 방진장치는 탄성체이므로 작업시 약간의 가동공간이 필요합니다.설치 전 설치부위에 설치에 영향을 주는 기기가 있는지, 방진장치의 가동공간이 충분한지 잘 확인하여 주십시오.방진장치의 상태가 양호하고 결함이 없는지 설치 전에 확인하십시오.
4. 적합한 스크루드라이버와 지렛대를 준비합니다.
5, 먼저 중장비 또는 고정 장비에 아이솔레이터를 설치하고 설치 나사를 조일 필요가 없으므로 아이솔레이터가 약간 활성화될 수 있습니다.
6. 진동 절연체의 반대쪽에 연결 장치를 설치하십시오.장착 구멍이 약간 어긋난 경우 방진 장치를 이동하거나 지렛대를 사용하여 방진 장치의 장착 구멍과 장비의 장착 구멍을 정렬한 다음 고정 나사를 조일 수 있습니다.
7. 장치 위치를 고정한 후 고정 나사를 모두 조입니다.
신청
