길이: | 370mm | 너비: | 210mm |
---|---|---|---|
높은: | 191mm | 장착 구멍: | M12 |
공진 주파수: | 5-10헤르츠 | 외부 장착 구멍 거리/L1(mm): | 268/266.7 |
내부 장착 구멍 거리/L2(mm): | 114/114.3 | 최대 수직 변형(mm): | 102.9 |
수직 정하중(Kg): | 654 | 수직 정적 강성(Kg/mm): | 80 |
수직동강성(Kg/mm): | 26.3 | 45° 최대 변형(mm): | 144 |
45° 정하중(Kg): | 445 | 45°정적 강성(Kg/mm): | 44 |
45° 동적 강성(Kg/mm): | 13 | 사이드 서스펜션의 최대 변형량(mm): | 108 |
측면 매달린 정하중(Kg): | 162 | 측면 행잉 정적 강성(Kg/mm): | 16.3 |
사이드 서스펜션 강성(Kg/mm): | 12.3 | 재료: | SS304 |
무게(kg): | 11.5 | 제품 맞춤화 지원 여부: | 예 |
제품 설명

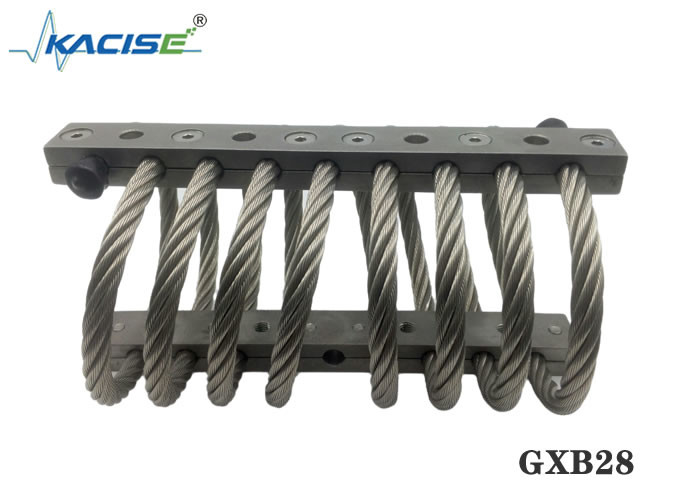

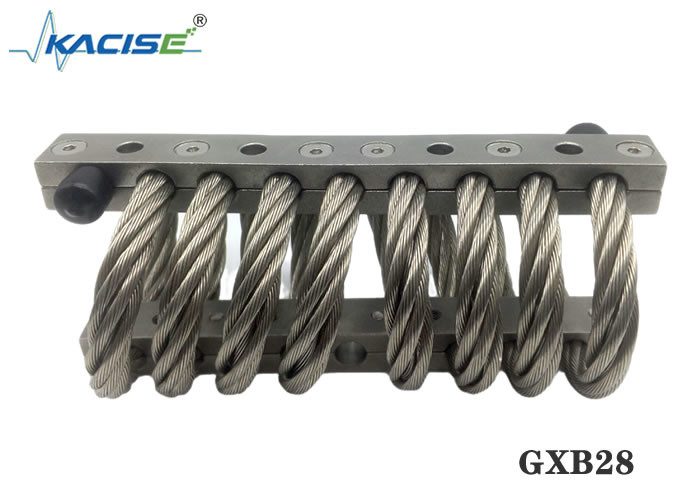

GXB28 시리즈 아이솔레이터는 견고한 금속 리테이닝 바로 고정된 나선형 연선 로프로 구성됩니다.
이 설계는 차량, 선상 장비, 중장비, 항공기, 엔진 및 전자 장비와 같은 거의 무제한의 응용 분야에서 뛰어난 충격 및 진동 차단 기능을 제공합니다.
모든 GXB28 시리즈 모델은 와이어 로프의 직경, 스트랜드 수, 케이블 루프 길이 및 섹션당 루프 수를 기반으로 특정 응답 특성을 제공합니다.
이 성능은 각 GXB28 시리즈 크기 및 구성에 대해 측정 가능하고 예측 가능합니다.
표준 GXB28 시리즈 헬리컬 와이어 로프 아이솔레이터는 스테인리스 스틸 와이어 로프와 내부식성 알루미늄 합금 리테이너 바로 만들어집니다.
아연 도금 와이어 로프 및 스테인리스 스틸을 포함한 기타 재료.
제품 사이즈 차트
제품 번호 | 높음(mm) | 폭(mm) | 제품중량(kg) | 설치 방법 | 홀 사이즈(mm) | 스레드 크기(mm) | 카운터보어 테이퍼 | |
JGX-286-8-X-16860-AS | 191 | ±6.35 | 210 | 11.5 | A, B, C, D, E, S | Ø13.5 + 0.13- 0.38 | M12X1.75 | 90° |
압입 테스트 데이터 시트
곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 6540 | 102.9 | 800 | 263 |
45° 기울어진 프레스 피팅 하중 테스트 데이터 시트
곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 4450 | 144.8 | 448 | 131 |
전단 압연 하중 테스트 데이터 시트
곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 1620년 | 108 | 163 | 163 |
와이어 로프 진동 절연체는 다음과 같은 장점이 있습니다.
제품 구조 다이어그램
와이어로프 아이솔레이터 설치 안내
1. 설치 전 나사산이 같은지 등 장착홀과 방진장치의 장착홀이 일치하는지 주의 깊게 확인하십시오.
2, 설치 구멍이 깨끗하고 버, 녹, 손상 및 기타 결함이 없습니다.
3. 방진장치는 탄성체이므로 작업시 약간의 가동공간이 필요합니다.설치 전 설치부위에 설치에 영향을 주는 기기가 있는지, 방진장치의 가동공간이 충분한지 잘 확인하여 주십시오.방진장치의 상태가 양호하고 결함이 없는지 설치 전에 확인하십시오.
4. 적합한 스크루드라이버와 지렛대를 준비합니다.
5, 먼저 중장비 또는 고정 장비에 아이솔레이터를 설치하고 설치 나사를 조일 필요가 없으므로 아이솔레이터가 약간 활성화될 수 있습니다.
6. 진동 절연체의 반대쪽에 연결 장치를 설치하십시오.장착 구멍이 약간 어긋난 경우 방진 장치를 이동하거나 지렛대를 사용하여 방진 장치의 장착 구멍과 장비의 장착 구멍을 정렬한 다음 고정 나사를 조일 수 있습니다.
7. 장치 위치를 고정한 후 고정 나사를 모두 조입니다.
