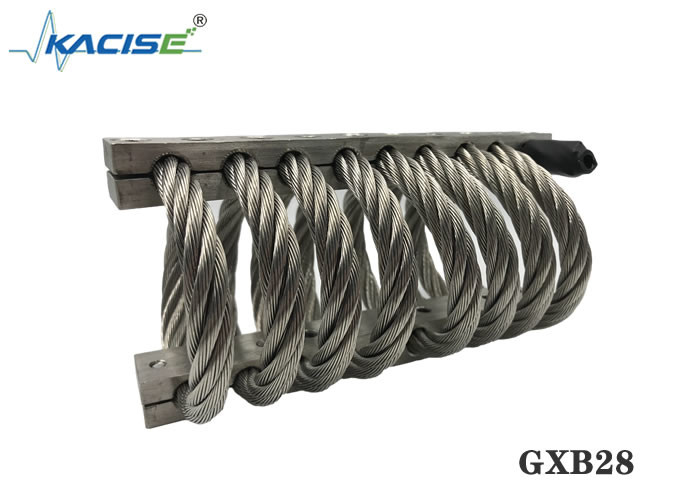

GXB28-600 방진 방음 탄력 차음

GXB28-600 방진 방음 탄력 차음

wire rope vibration isolator anti-vibration

soundproof resilient wire rope isolator

sound isolation wire rope mount

원래 장소:

중국

브랜드 이름:

Kacise

모델 번호:

GXB28-600

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
길이:
370mm
너비:
178mm
높은:
159mm
장착 구멍:
M12
공진 주파수:
5-10헤르츠
외부 장착 구멍 거리/L1(mm):
268/266.7
내부 장착 구멍 거리/L2(mm):
114/114.3
최대 수직 변형(mm):
74.9
수직 정하중(Kg):
845
수직 정적 강성(Kg/mm):
127
수직동강성(Kg/mm):
46.9
45° 최대 변형(mm):
105
45° 정하중(Kg):
601
45°정적 강성(Kg/mm):
71
45° 동적 강성(Kg/mm):
23.5
사이드 서스펜션의 최대 변형량(mm):
77
측면 매달린 정하중(Kg):
289
측면 행잉 정적 강성(Kg/mm):
29
사이드 서스펜션 강성(Kg/mm):
24
재료:
SS304
무게(kg):
9.9
제품 맞춤화 지원 여부:
강조하다:

wire rope vibration isolator anti-vibration

,

soundproof resilient wire rope isolator

,

sound isolation wire rope mount

지불 및 배송 조건
최소 주문 수량
1
가격
협상 가능
포장 세부 사항
판지 상자
배달 시간
5-8일
지불 조건
L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram
공급 능력
100+
관련 제품
저희와 연락
86--17719566736
지금 연락하세요
제품 설명

제품 설명
GXB28 시리즈 잭업 아이솔레이터는 하우징 코일 와이어 로프 아이솔레이터입니다.나선형 와이어 로프 절연체는 견고한 금속 고정 막대로 고정된 나선형 표준 와이어 로프로 만들어집니다.이 디자인은 뛰어난 충격 및 진동 차단 기능을 제공합니다.와이어 로프 아이솔레이터는 전통적으로 군사/항공 우주 분야에 사용되었습니다.

Kacise Group은 군사/항공 우주 기술을 GXB28에 결합하여 최소한의 변위로 충격을 완화하는 동시에 와이어 로프 가닥 사이의 슬라이딩 마찰에 의해 제공되는 고유한 감쇠를 제공하는 잭업 플로어 시스템을 생산합니다.와이어 로프 아이솔레이터는 러닝머신/운동 장비 및 웨이트 리프팅 활동으로 인한 충격과 충격이 있는 대형 헬스 클럽에 탁월한 후보입니다.
와이어 로프 절연체는 콘크리트 바닥에 내장된 강철 용접 하우징에 통합됩니다.GXB28에는 아이솔레이터를 교환할 수 있는 액세스 포트가 있으며 ANFF 및 ASFF 아이솔레이터와 유사한 잭업 유형 조정 시스템이 특징입니다.GXB28은 다양한 바닥 두께에 맞게 제작할 수 있습니다.

제품 사이즈 차트

제품 번호 높음(mm) 폭(mm) 제품중량(kg) 설치 방법 홀 사이즈(mm) 스레드 크기(mm) 카운터보어 테이퍼
JGX-286-8-X-16860-AS 159 ±6.35 178 9.9

A, B, C, D, E, S

Ø13.5 + 0.13- 0.38 M12X1.75 90°


압입 테스트 데이터 시트

곡선 번호 제품 번호 정하중(N) 최대 변형(mm) 진동 강성 Kv kN/m 충격 강성 Ks kN/m
1 JGX-286-8-X-16860-AS 8450 74.9 1270 469


45° 기울어진 프레스 피팅 하중 테스트 데이터 시트

곡선 번호 제품 번호 정하중(N) 최대 변형(mm) 진동 강성 Kv kN/m 충격 강성 Ks kN/m
1 JGX-286-8-X-16860-AS 6010 105.4 718 235


전단 압연 하중 테스트 데이터 시트

곡선 번호 제품 번호 정하중(N) 최대 변형(mm) 진동 강성 Kv kN/m 충격 강성 Ks kN/m
1 JGX-286-8-X-16860-AS 2890 77.5 291 291


GXB28-600 방진 방음 탄력 차음 0
와이어 로프 진동 절연체는 다음과 같은 장점이 있습니다.

• 사용 가능한 크기가 광범위하여 중량에 관계없이 거의 모든 기계 또는 인클로저에 부착할 수 있습니다.
• 콤팩트한 로우 프로파일 디자인과 처짐을 최소화하면서 무거운 충격 하중을 감쇠시키는 기능으로 공간이 제한된 곳에서 사용할 수 있습니다.
• 3면, 모든 축 격리는 장비가 수직, 수평 및 측면의 모든 방향으로 자유롭게 이동할 수 있음을 의미합니다.

• 맞춤형 권선, 루프 수 및 장착 기능을 사용하여 특정 요구 사항을 충족할 수 있습니다.
• 특수 케이블 재료(아연도금강 및 기타 스테인리스강 합금), 특수 막대 재료(스테인리스강, 티타늄 마감 도금) 및 특수 장착 구성(인서트, 나사산 유형, 간극 구멍) 등은 요청 시 제공 가능합니다.

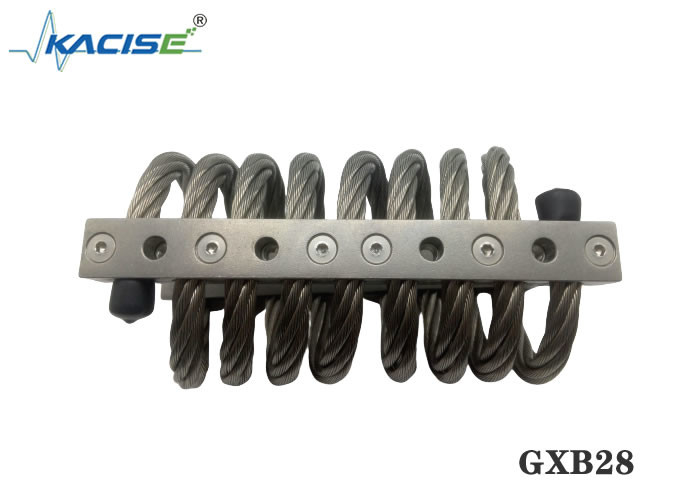

제품 구조 다이어그램
GXB28-600 방진 방음 탄력 차음 1
와이어로프 아이솔레이터 설치 안내
1. 설치 전 나사산이 같은지 등 장착홀과 방진장치의 장착홀이 일치하는지 주의 깊게 확인하십시오.
2, 설치 구멍이 깨끗하고 버, 녹, 손상 및 기타 결함이 없습니다.
3. 방진장치는 탄성체이므로 작업시 약간의 가동공간이 필요합니다.설치 전 설치부위에 설치에 영향을 주는 기기가 있는지, 방진장치의 가동공간이 충분한지 잘 확인하여 주십시오.방진장치의 상태가 양호하고 결함이 없는지 설치 전에 확인하십시오.
4. 적합한 스크루드라이버와 지렛대를 준비합니다.
5, 먼저 중장비 또는 고정 장비에 아이솔레이터를 설치하고 설치 나사를 조일 필요가 없으므로 아이솔레이터가 약간 활성화될 수 있습니다.
6. 진동 절연체의 반대쪽에 연결 장치를 설치하십시오.장착 구멍이 약간 어긋난 경우 방진 장치를 이동하거나 지렛대를 사용하여 방진 장치의 장착 구멍과 장비의 장착 구멍을 정렬한 다음 고정 나사를 조일 수 있습니다.
7. 장치 위치를 고정한 후 고정 나사를 모두 조입니다.

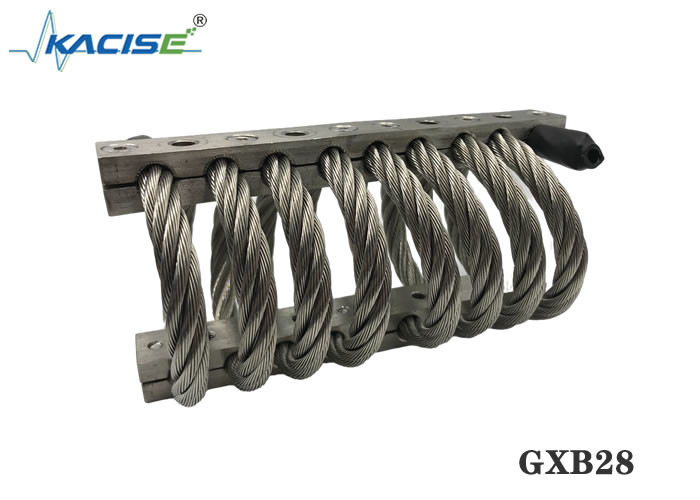

신청
