원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
GXB28-400

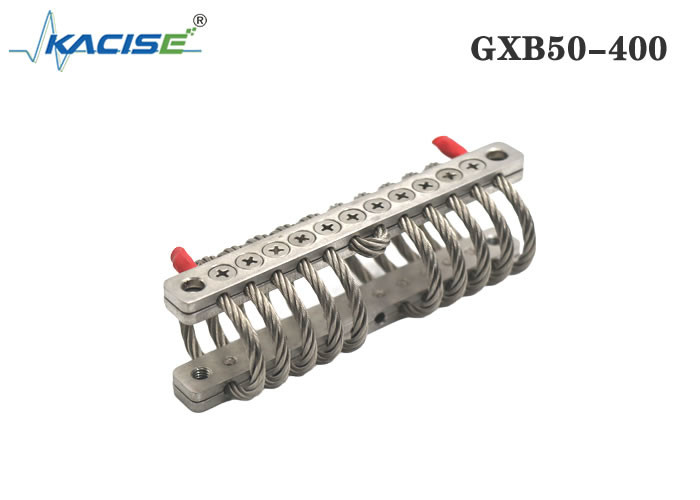

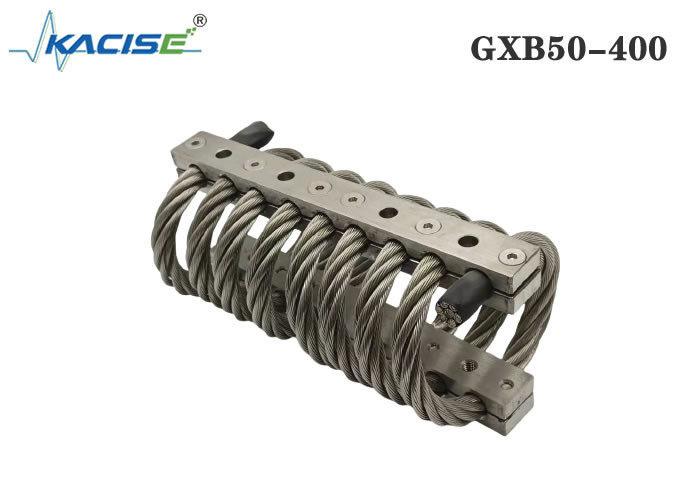

제품 설명
격리기는 세 평면, 모든 축을 격리하여 모든 자세에서 사용 할 수 있습니다. 수직, 수평 및 옆으로. 큰 동적 이동은 무거운 충격을 완화합니다.와이어 로프의 스레드 사이의 미끄러지는 마찰에 의해 제공되는 내재적인 완화 GXB28 시리즈는 충격 후 잡음을 최소화하고 낮은 공명 피크를 가능하게.
GXB28 시리즈 격리기는 -400o F에서 +700o F까지 모든 온도에서 작동합니다. 격리기는 오존, 기름, 지방, 모래,소금 스프레이와 유기 용매 ∙ 환경적 요구에 대한 영구적인 솔루션을 제공. 설치 한 후, GXB28 시리즈는 거의 유지 보수가 필요하거나 전혀 필요하지 않으며 일반적으로 보호 된 장비를 오래 사용할 것입니다. 특수 재료 또는 장착판에 대해 Kacise에 문의하십시오.
제품 크기 차트
| 제품 번호 | 높이 ((mm) | 너비 ((mm) | 제품 무게 (kg) | 설치 방법 | 구멍 크기 (mm) | 스레드 크기 (mm) | 반도리 톱니 | |
| JGX-286-8-X-16860-A-S | 152 | ± 635 | 165 | 9.53 | A, B, C, D, E, S | Ø13.5 + 0.13- 0.38 | M12X175 | 90° |
눌러 적정 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정적 부하 (N) | 최대 변형 (mm) | 진동 경직성 Kv kN/m | 충격 강도 Ks kN/m |
| 1 | JGX-286-8-X-16860-A-S | 9430 | 67.3 | 1513 | 585 |
45° 기울기 압력 부착 부하 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정적 부하 (N) | 최대 변형 (mm) | 진동 경직성 Kv kN/m | 충격 강도 Ks kN/m |
| 1 | JGX-286-8-X-16860-A-S | 6670 | 96.5 | 860 | 289 |
시어 롤링 로드 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정적 부하 (N) | 최대 변형 (mm) | 진동 경직성 Kv kN/m | 충격 강도 Ks kN/m |
| 1 | JGX-286-8-X-16860-A-S | 3540 | 71.1 | 356 | 356 |
와이어 로프 진동 격리기는 다음과 같은 장점을 가지고 있습니다:
제품 구조 다이어그램
철사선 격리 장치 설치 가이드
1설치 전에, 설치 구멍이 진동 격리 장치의 설치 구멍과 일치하는지, 예를 들어 스레드가 동일하는지 등을 주의 깊게 확인하십시오.
2, 설치 구멍은 깨끗하고, 부어, 류, 손상 및 다른 결함이 없습니다.
3진동 격리기는 탄력적인 구성 요소이기 때문에 작동 할 때 약간의 이동 공간이 필요합니다. 설치 전에,설치 부분에서 설치에 영향을 미치는 장비가 있는지 및 진동 격리 장치의 이동 공간이 충분하는지 신중하게 확인하십시오.설치 전에 진동 격리 장치가 좋은 상태인지 결함이 있는지 확인하십시오.
4- 적절한 스크루드라이버와 레브를 준비하십시오.
5, 먼저 격리 장치를 중량 장비 또는 고정 장비에 설치, 설치 나사 가밀 필요가 없습니다, 그래서 격리 장치 가볍게 활성화 될 수 있습니다.
6- 진동 격리 장치의 다른 쪽에 연결 장치를 설치합니다.당신은 진동 격리기를 움직일 수 있습니다 또는 장비의 장착 구멍과 진동 격리기의 장착 구멍을 정렬하는 굽을 사용할 수 있습니다그 다음에는 고정 스크롤을 긁어.
7장치 위치를 고정 후, 모든 고정 나사를 단단히.
적용
