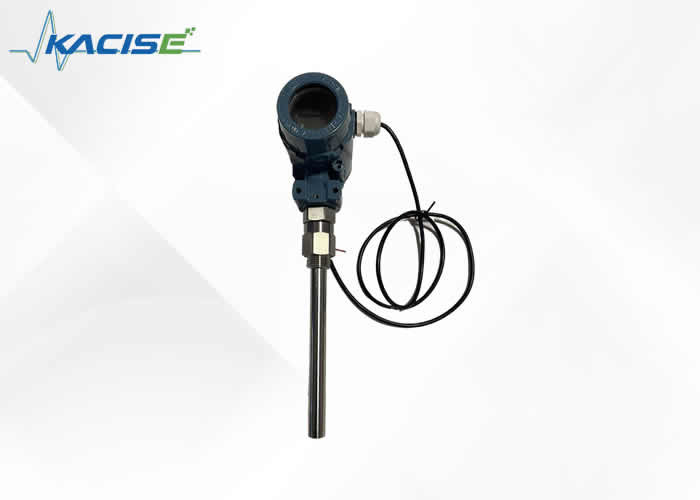

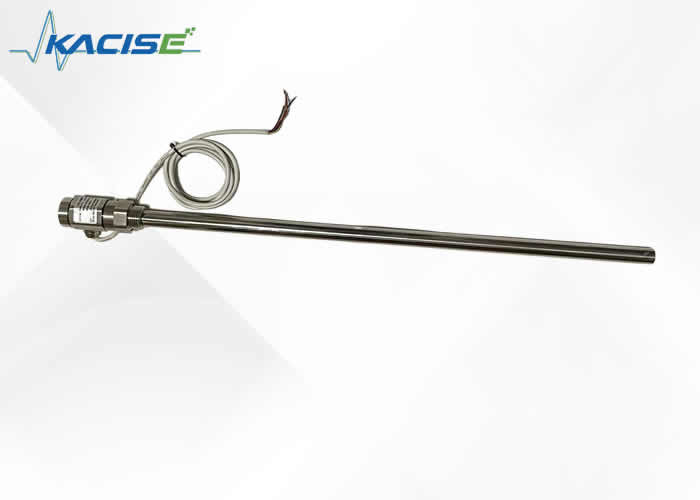

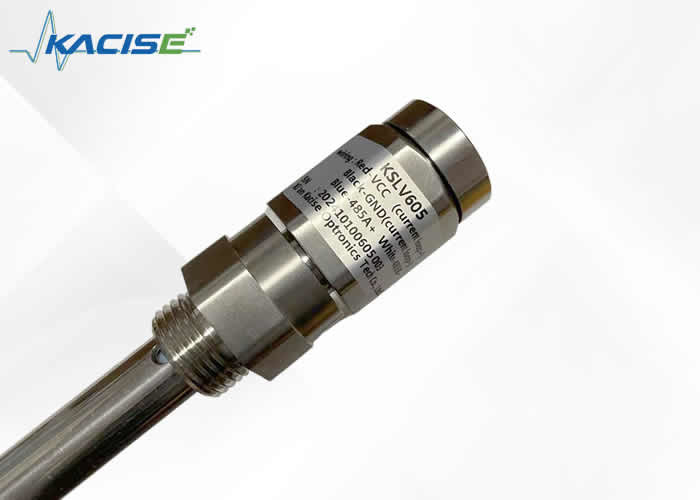

KLSV605 고성능 및 넓은 범위의 용량성 수위 센서

1.일반적인 설명

용량 성 액체 레벨 게이지는 용기의 매체 레벨을 측정하기 위해 커패시턴스의 변화를 사용하는 측정 장비입니다.측정 프로세스는 주로 두 전극 사이의 커패시턴스 변화에 따라 달라집니다. 즉, 용량 성 액체 레벨 게이지의 감도는 가스와 액체의 두 매체의 유전 상수 차이에 따라 달라집니다.커패시턴스 레벨 게이지의 측정은 두 매체의 유전 상수가 일치하는지 확인해야 합니다. 그렇지 않으면 유전 상수의 변화가 바로 오류로 이어집니다.

2.특징

• 좋은 구조 및 설치 방법은 고온, 고압, 강한 부식, 쉬운 결정화, 막힘 방지, 동결 방지 및 고체 분말 및 입상 재료에 적용될 수 있습니다.
• 그것은 강한 부식성 매체의 액체 레벨, 고온 매체의 액체 레벨 및 밀봉된 용기의 액체 레벨을 측정할 수 있으며 매체의 점도, 밀도 및 작동 압력과 관련이 없습니다.

삼.사양

감지 범위	0.1~3m
정전 용량 측정 범위	10PF～500PF
정확성	0.1급, 0.2급, 0.5급, 1급
압력 범위	-0.1MPa～32MPa
프로브 온도 저항	-50~250℃
주변 온도	-40~85℃
보관 온도	-55℃~+125℃
출력 신호	4~20mA, 485통신 등
무선 출력 레벨 센서의 통신 거리	200미터 미만
전원 전압	3.3-36V(옵션 배터리 전원 공급 장치) 5~36V DC
레벨 센서 재료	316 스테인리스 스틸, 1Gr18Ni19Ti 또는 PTFE
장기 안정성	≤0.1%FS/년
온도 드리프트	≤0.01%FS/ ℃ (0~70 ℃ 범위 내)
방폭 등급	ExibIICT6
보호 수준	IP67

4.구조

용량 성 액체 레벨 센서는 적용 상황과 매개 변수가 다르기 때문에 구조가 다르지만 일반적으로 주요 구조는 센서 부분과 송신기 부분의 두 부분으로 크게 나눌 수 있습니다.그림과 같이:



사진의 A는 컨테이너 장비에 직접 프로브하거나 측정하는 센서를 보여줍니다.

미터 튜브의 측정 매체에서



그림의 B와 C는 장비 플랜지의 연결에 사용되는 액면 측정 및 제어 장치의 기상 및 액상 연결 플랜지이며 장비의 액체와 압력은 측정 실린더로 끌어옵니다.



그림의 D는 센서 전극과 정전 용량을 형성할 수 있는 액체 레벨 측정 및 제어 장치의 측정 실린더를 보여줍니다.



그림에 표시된 E는 오수 플랜지로 수위 측정 및 제어 장치의 오물을 정기적으로 외부로 배출하고 수위 측정 및 제어 장치의 측정 튜브 내부를 청결하게 유지하고 센서의 오작동을 방지합니다. 흙에 달라붙음.



그림에 표시된 F는 트랜스미터로 정전 용량에서 표준 전류 신호로 변환하는 장치이며 전체 액체 레벨 측정 및 제어 장비의 중심 부분입니다.주요 기능은 센서가 보낸 액체 레벨 변화로 인한 정전 용량 변화 증가분을 수신하고 변환 후 4-20mADC 표준 전류 신호를 출력하는 것입니다.이 송신기는 저전력 소비, 고온 저항, 강력한 신뢰성을 갖춘 군용 통합 장치를 채택하고 본질적인 안전 요구 사항을 충족합니다.



참고: 트랜스미터와 측정 튜브 사이에는 여러 개의 씰로 구성된 씰링 부분이 있어 측정된 매체가 센서와 접촉하지만 누출되지 않아 해를 끼칠 수 있습니다.이 부분은 중요한 실링 부분이므로 안전사고 예방을 위해 제조사의 동의 없이 임의로 분해하지 마시기 바랍니다.


5.디스플레이

6.배선



KSLV606(디스플레이 모델)에는 두 가지 배선 방법이 있습니다. 하나는 RS485이고 다른 하나는 4-20mA입니다.

• RS485

• 4-20mA

절연된 4-20mA 출력

비절연 4-20mA 2선 출력
그림 6.1

설치 후 처음 사용할 때 반드시 기상 밸브를 먼저 연 다음 액상 밸브를 열어 액면이 격렬하게 변동하여 측정 오류가 발생하지 않도록 하십시오.



또한 연결 케이블 조인트가 잘 접촉되고 부식되지 않는지 확인해야 합니다.장기간 사용 시 정기적인 하수 배출에 주의하여 먼지가 쌓이는 것을 방지하고 장비의 성능에 영향을 미칩니다.일반적인 구리 액체, C-탄소 액체, Baohe 온수 탑, 하수 수영장 및 기타 오염된 매체를 예로 들면 일주일에 1~2회 배출해야 하며 청정 매체는 1~2회 배출해야 합니다. 월.

트랜스미터 하우징은 물, 부식성 매체 또는 가스가 유입되지 않도록 단단히 감아야 하며 비전문가가 외부 힘과 충돌하여 분해하는 것을 금지합니다.



송신기에는 세 가지 일반적인 배선 방법이 있습니다. (a) (b) (c)

(ㅏ)

(비)


(c) 전류계
그림 6.2

위의 그림과 같이 수위 측정 및 제어 기기의 전송기에는 세 가지 배선 방법이 있습니다.그림 (a)는 송신기 직접 및 디지털 디스플레이 미터의 배선도를 보여줍니다.그림 (b)는 트랜스미터와 DCS 제어 시스템의 배선도를 보여줍니다.제어 시스템은 24V를 공급하고 송신기에 연결됩니다.그림 (c)는 안전 장벽에 의해 전원이 공급되는 송신기의 연결 다이어그램을 보여줍니다.사용자는 설치 중에 위의 세 가지 배선 방법을 참조할 수 있습니다.

7. 설치

1) 기상 및 액상 설치

그림 7.1

제품은 외관 디자인과 재질만 다를 뿐 둘 다 외부 액체 레벨 측정 및 제어 장치에 속하기 때문에 두 제품의 설치 방법은 기본적으로 동일하며 여기에서 함께 설명합니다.일반적으로 설치는 매우 간단하고 빠릅니다. 액면 측정 및 제어 기기의 기액상 연결 플랜지를 장비의 기액상 플랜지와 연결하고 중간에 개스킷을 추가하고 볼트.(참고: 액체 레벨 모니터링 및 제어 기기의 연결 플랜지는 양 당사자가 합의한 크기에 따라 용접되었으며 재구성할 필요가 없습니다. 밸브 및 파이프라인은 사용자가 직접 구성해야 합니다.) 그림 7.1.



참고: 설치하기 전에 장비의 출구 파이프의 내부 구멍을 청소하여 장비의 출구 파이프가 막히지 않고 플랜지의 밀봉 표면이 손상되지 않았는지 확인하십시오.동시에 유지 보수 또는 교체 중에 기기의 분해 및 조립을 용이하게 하기 위해 액체 레벨 측정 및 제어 기기의 플랜지와 장비의 플랜지 사이에 밸브를 추가할 수 있습니다.
1) 보일러식 정전용량식 수위계 설치

그림 7.2


커패시턴스 레벨 게이지는 대형, 중형 및 소형 보일러 에어백 및 기타 유형의 고온 액체 레벨 측정에 특별히 사용되는 제품입니다.

그것은 전체 기계가 고온 환경에서 오랫동안 안정적으로 작동할 수 있도록 특수 재료 및 무선 주파수 기술을 채택합니다.고온 환경에서 특수하게 사용되기 때문에 액면 측정 및 제어 장치의 구조 및 설치 방법이 타사 제품과 다릅니다.

먼저 트랜스미터가 센서 아래에 위치하고 메스실린더에서 트랜스미터까지 밀폐된 방열구간이 있고 아래쪽으로 90도 휘어진 암이 있어 가스 포트 근처의 고온으로부터 트랜스미터를 보호합니다.한편, 고온 매체가 송신기로 열을 전달할 때 먼저 특수 열 방출 섹션을 통과하여 열을 크게 줄입니다.송신기를 센서의 아래쪽으로 유도하는 것은 주로 센서의 밀봉 부분의 누출을 방지하고 매질이 메스 실린더의 외벽을 따라 송신기 부분으로 확산되어 단락 또는 부식을 일으키는 것을 방지합니다.

요약하면, 이 레벨 미터의 구조는 분명한 장점이 있으며, 이것이 고온 환경에서 오랫동안 안정적으로 작동할 수 있는 이유입니다.설치시 주의할 점은 발신기가 아래에 있고 하수관과의 거리가 상대적으로 가까워 역방향으로 설치할 수 없다는 점이다.설치는 그림 7.2와 같습니다.

8.보정

제품이 출고되기 전에 아날로그 조정이 이루어지지만 사용자가 제품을 사용하기 전에 더 많은 성능을 경험할 수 있도록 간단한 확인을 수행하는 것이 좋습니다.교정을 위해 전체 기기 세트를 제거할 수 있습니다.(단, 당사 제품의 부품을 분해하지 마십시오.)

외부 액체 레벨 측정 및 제어 기기의 보정은 그림 8.1에 나와 있습니다.

그림 8.1

확인 단계는 다음과 같습니다.

1) 교정시 실제 수위를 관찰하고 교정할 수 있도록 투명한 수도관을 준비하고 눈금으로 표시하거나 눈금자로 고정합니다.또한 정밀도가 3자리 이상인 전류계(DC), 여러 개의 고무 마개, 충분한 시험 매체(물로 대체 가능)를 준비합니다.

2) 투명수관의 한쪽 끝을 액위 측정 및 제어 기기의 액상 포트에 연결하고 하수 배출구를 막고 기상 포트가 막히지 않도록 합니다.그리고 그림 6.2)와 같이 전류계를 직렬로 연결하고 결선이 올바른지 확인한 후 전원을 인가한다.

3) 투명 튜브의 상단에서 매질을 추가하고 매질은 액상 튜브를 통해 액체 레벨 측정 및 제어 장치로 흐르고 액체 레벨은 높이가 다른 여러 지점에 추가됩니다. 투명 튜브의 레벨은 액체 레벨 측정 및 제어 장비로 측정됩니다.미터 실린더의 액체 레벨은 정확히 일치합니다.이때 전류계의 값을 읽은 후 출력기준 4-20mA 신호에 해당하는 높이비와 수집된 전류값을 비교하여 레벨미터의 정확도를 확인한다. 일반적으로 0%, 25%, 50%, 75%, 100%에서 여러 지점을 찍고 그에 해당하는 전류는 각각 4mA, 8mA, 12mA, 16mA, 20mA이며 범위는 액상의 중심에 해당해야 한다. 및 기상 각각).



9.티문제 해결

1. 사용 중 디지털 디스플레이에 0이 표시되면 DC 전류계의 0-200mA 범위를 사용하고 측정된 전류도 0일 때 가능한 오류는 다음과 같습니다.

ㅏ.24V 전원은 정상입니까?

비.송신기가 단락되었을 수 있습니다.

씨.송신기에 품질 문제가 있습니다.



DC 전류계로 측정한 전류가 4mA 미만인 경우 가능한 결함:

ㅏ.실제 액면은 액상 포트 아래에 있습니다.

비.송신기의 현재 조정 값이 너무 낮습니다.

씨.송신기에 품질 문제가 있습니다.측정된 전류가 실제 액체 레벨과 일치하면 디지털 디스플레이에 문제가 있는 것입니다.



전류가 25mA를 초과하는 경우 가능한 오류:

ㅏ.송신기 회로에 단락이 있습니다.

비.현재 조정 값이 너무 높습니다.



2. 디지털 디스플레이가 가득 차면 DC 전류계의 0-200mA 범위를 사용하십시오.측정된 전류가 20mA일 때 결함이 있을 수 있습니다.

ㅏ.현재 조정이 너무 높습니다.

비.송신기에 단락이 있습니다.

씨.실제 수위가 가득 찼습니다.

측정된 전류가 20mA 미만이면 디지털 디스플레이에 결함이 있습니다.



3. 디지털 디스플레이가 격렬하게 점프합니다.DC 전류계의 0-200mA 범위를 사용하면 측정된 전류가 너무 많이 변동하여 오작동할 수 있습니다.

ㅏ.실제 액면 변동

b, 선 접촉 불량

씨.송신기에 품질 문제가 있습니다.측정된 전류가 안정적이면 디스플레이 미터에 결함이 있을 수 있습니다.



4. 디지털 디스플레이에 변화가 없습니다.DC 전류계의 0-200mA 범위를 사용하십시오.측정된 전류가 정상적으로 변경되면 기기에 결함이 있음을 나타낼 수 있습니다.측정된 전류가 변경되지 않으면 결함이 있을 수 있습니다.

ㅏ.송신기 고장

비.기액상 배관이 막힘

씨.센서와 트랜스미터 사이에 개방 회로가 있으며 다시 연결해야 합니다.



5. 디지털 표시는 실제 수위보다 느리게 변합니다.전류계 0-200mA를 사용할 때 측정된 전류가 천천히 변하고 결함이 있을 수 있습니다.

ㅏ.센서의 내부 극은 불순물에 달라붙습니다. 25% 염산(황산)을 사용하여 극을 적시십시오.

비.기상 파이프가 반 막혔습니다. 밸브를 열고 테스트하고 청소하십시오.



6. 디지털 디스플레이가 높거나 낮을 때 송신기의 범위 또는 제로 노브를 조정하여 조정하십시오.



참고: 회로에 24V 전원 공급 장치가 있는지 측정하려면 측정하기 전에 전압계의 양극 및 음극 테스트 리드를 사용하여 24V 전원 라인의 양극과 음극을 연결하십시오.

단락 유무 처리: 외부 회로와 송신기 회로를 확인하고 제거하십시오.



10. 주의사항

1. 공급되는 모든 제품에는 제품 번호, 기술 파라미터, 결선도, 제조일자 등이 포함된 제품 인증서 및 사용 설명서가 함께 제공됩니다. 잘못된 사용을 방지하기 위해 주의 깊게 확인하십시오.

2. 설치 시 제품의 연결 방식에 따라 현장 인터페이스와 제품 인터페이스가 일치하는지 확인합니다.

3. 배선은 당사의 사용 설명서 요구 사항에 따라 엄격하게 배선해야 합니다.

4. 본 제품은 정밀한 에너지 변환 기구로서 분해, 충돌, 떨어뜨리기, 무리한 힘을 가한 두드리기 등을 금합니다.

5. 사용 중 이상이 발견되면 전원을 끄고 사용을 중지하여 점검하거나 당사 기술부로 직접 연락하여 주십시오.

6. 운송 및 보관 중에는 원래의 포장을 복원하고 서늘하고 건조하며 통풍이 잘되는 창고에 보관해야 합니다.

7. 설치 및 사용 시 센서가 손상되지 않도록 주의하십시오.

8. 설치 장소에서 효과적인 낙뢰 보호 조치를 취해야 합니다.

9. 이 시리즈의 모든 송신기 케이싱은 안정적으로 접지되어야 하며 접지 저항은 4Ω 미만이어야 합니다.

10. 시스템 구성을 위해 485 통신을 사용하는 경우 트랜스미터에 안전 배리어 또는 아이솔레이터를 장착해야 합니다.

11. 안전 장벽은 방폭 인증서를 취득해야 하며 설치는 매뉴얼의 요구 사항에 따라 수행되어야 합니다.

12. 송신기가 "0" 영역에서 사용되는 경우 안전 장벽에 전원을 공급하는 전원 변압기는 GB3836.4-2010의 8.1조 요구 사항을 충족해야 합니다.

제품선정표

KSLV	지능형 용량성 유체 레벨 게이지 선택 표
	상품 유형
	605	디스플레이 모델 없음
	606	디스플레이 모델 없음
		출력 신호
		4-20mA	4~20mA 신호 출력, LED 디스플레이
		RS485	RS485 출력
			암호	측정 범위
			L500	500mm
			L800	800mm
			L1000	1000mm
			Lxxx	특별 요구 사항은 괄호에 기입하십시오.
				측정 매체	물, 디젤 등과 같이 측정 중인 매체의 유형을 식별합니다.
				물	측정 매체는 물입니다.
					다른	다른 요구 사항이 있으면 명확하게 메모하십시오.
					NA
KSLV	605	4-20mA	L800	물	NA

용량 성 액체 레벨 센서의 일반적인 문제 해결:
1. 사용 중 기기에 전류 출력이 없으면 신호 처리기 "+" 및 "- 리드선이 느슨하거나 빠지지 않았는지 확인하십시오. 위의 문제는 즉시 보강해야 합니다.
2. 미터의 표시기가 0이면 핀셋, 드라이버 등과 같은 금속 도구를 잡고 신호 처리기의 "센서" 단자를 만지면 표시기가 증가해야 합니다. 그렇지 않으면 신호 처리기의 신호 처리기 미터가 손상되었습니다.이때 계기 신호 프로세서를 교체해야 합니다.
3. 미터 표시기가 가득 차면 신호 프로세서 "센서"의 리드선을 제거하십시오.미터의 표시등이 여전히 가득 차 있으면 신호 프로세서가 손상되었음을 나타냅니다.미터 표시기가 0으로 돌아오면 센서의 절연 불량 때문일 수 있습니다.절연 상태가 좋지 않으면 센서를 즉시 교체해야 합니다.
4. 센서 방식 확인: 신호 처리기에서 센서의 리드선을 제거합니다."x10k" 파일이 있는 500V 진탕기 또는 500형 멀티미터를 사용하여 센서의 리드선과 금속 타워 벽 사이의 저항을 측정합니다.10M 옴보다 커야 합니다. 그렇지 않으면 센서가 제대로 절연되지 않았음을 나타냅니다.
5. 간섭 판별 및 제거 : 실험실에서는 기기가 정상적으로 작동하지만 현장에서는 표시된 값이 특정 액체 레벨 값을 나타내기 위해 위아래로 변동하는 경우 기기가 교란되었다고 판단할 수 있습니다.계측기의 전원선 양단에 병렬로 연결된 전해 콘덴서의 용량은 약 220마이크로패럿이며 내전압은 50볼트 이상으로 제거할 수 있다.
6. 용량 성 액체 레벨 게이지가 변동할 때 가장 먼저 고려해야 할 것은 액체 레벨이 실제로 변동하는지 여부입니다.이때는 프로세스와 협의를 통해 해결해야 한다.액체 레벨 게이지의 변동이 액체 레벨의 변동으로 인해 발생하지 않는 경우 간섭의 영향을 고려해야 하며 접지가 양호한지 여부, 근처에 간섭 소스가 있는지 여부, 작동을 위한 전기 용접이 있는지 여부, 작업을 위한 전기 용접이 있는지, 대형 전기 장비의 영향이 있는지 여부.
