원래 장소:
산시 시안
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KSS572

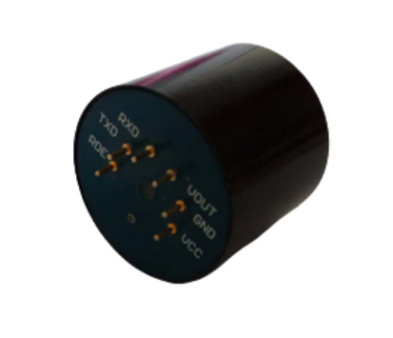

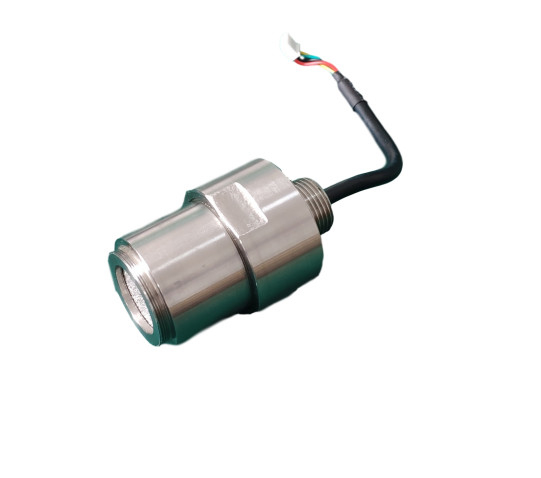

KSS572 적외선 SF6 센서
SF6 가스는 전력 장비의 단열 매체 및 활 끄는 가스로 널리 사용됩니다. 특히 고전압 차단기, 트랜스포머, 트랜스포머, 콘덴시터, 어레스터, 피지 등에 사용됩니다..누출이 발생, 장비 압력이 감소, 단열 용량이 감소; 대기 환경을 오염시키고 파괴, 온실 효과를 증가; 낮은 공간에 축적,직원들의 뇌에 산소가 부족해 심지어 급격한 질식까지 하는 사고가 발생했습니다.; 부분 방출, 높은 온도 및 기타 요인의 영향 하에 SF6 가스는 SF4, SF2, SOF2 등과 같은 매우 독성 분해 물질을 생성합니다.
KSS572는 NDIR 적외선 흡수 감지 원리를 사용하는 가스 센서 모듈입니다. 농도는 10.5um의 SF6 가스의 흡수량에 따라 결정됩니다.MEMS 광원의 단일 광원 및 이중 채널 구조, 이중 채널 피로 전기 탐지기와 광 광 가스 챔버는 공간 이중 광 경로의 참조 보상 실현을 위해 사용됩니다. 마이크로 프로세서는 신호 획득, 처리,그리고 출력, 온도 보상 및 비선형성 수정.
| 매개 변수 | 기호 | 최소 | 전형적 값 | 최대 | 단위 | |
| 저장 온도 | Tstg | - 20 | - | 80 | °C | |
| 작동 온도 | TA | - 20 | 60 | °C | ||
| 작동 습도 | HA | 0 | 90 | % RH | ||
| 일 의 압력 | PA | 0.8 | 1.2 | ATM | ||
| 공급 전압 | Vs | 11 | 12 | 30 | V | |
| 최대 작동 전류 | 난평균 | 100 | 120 | 150 | mA | |
| 탐지 범위 (개인화) | 라 | 1000 | ppm | |||
| 결의 | 결의 | 1000 | ppm | |||
| 측정 정확성 | 정확성 | ± 10ppm 또는 ± 5% 진실값 | 부피 % | |||
| T90 파이프 라인 타입 | 펌프 흡수 | 5 | 두 번째 | |||
| 분산 | 30 | 두 번째 | ||||
| 반복 가능성 | 0 | ±50 미만 | ppm | |||
| 범위 | ±5% 미만 | |||||
| 수명 | 10 | 1년 | ||||
단위: mm
펌프 흡수 구조의 차원 도면
분산 구조의 차원 도면
센서는 설치 및 구조적 요구 사항에 따라 3.2mm의 거리에 위치
배선 소켓의 거리는 2.54mm입니다.
센서는 주기적으로 캘리브레이션되어야 합니다. 3개월 이상이 되지 않는 것이 좋습니다.자동 캘리브레이션이 켜져 있는 경우 장시간 작동 측면에서는 캘리브레이션이 필요하지 않습니다. 먼지가 밀도가 높은 환경에서 센서를 오랫동안 사용하지 마십시오..
센서 전원 범위 내에서 센서를 사용하세요.
요구되는 특정 사양을 구매하기 위해 다음 정보를 제공하십시오.
1) 센서 이름 2) 센서 범위 3) 센서 측정 정확도 및 출력 모드 등
예를 들어 SW521, 0-5000ppm, 4-20mA 출력
| 주문 정보 엽서 | |||||
| KSS572 | KSS572 CO2 농도 센서 | ||||
| xxxx | 센서는 CO2 농도의 범위를 ppm로 측정하며, 최소 값은 2000 ppm, 최대 값은 50000 ppm입니다. | ||||
| 2000 | 범위 200ppm (디폴트) | ||||
| 10000 | 10000ppm 범위 | ||||
| 50000 | 50000ppm 범위 | ||||
| 코딩 | 반응 속도는 두 가지 유형으로 나뉘어 있습니다. 빠르고 느립니다. | ||||
| S | 느린 (디폴트) | ||||
| Q | 빨리 | ||||
| 코딩 | 바우드 속도 선택, 일반적으로 사용되는 바우드 속도를 지원합니다. 2400 9600 19200 38400bps, 8 비트 데이터, 1 비트 스톱 비트, 체크 비트 없습니다. 주문하기 전에 특별한 요구를 확인하십시오. | ||||
| 관습 | 주문하기 전에 baud 비율을 확인 | ||||
| 2400 | 2400bps baud 속도 | ||||
| 9600 | 9600bps baud 속도 | ||||
| 19200 | 19200bps baud 속도 | ||||
| 38400 | 38400bps baud 속도 (예정) | ||||
| 코딩 | 일련 포트 프로토콜 | ||||
| 모드버스-RTU | 표준 모드버스-RTU 프로토콜 (디폴트) | ||||
| Modbus-ASCII | 표준 Modbus-ASCII 프로토콜 | ||||
| 모드버스 자체 | 모드버스 개인 프로토콜 | ||||
| KSS572 | -2000년 | -S | -38400 | - 모드버스-RTU | |
URL:www.kacise.com
전화: +86-29-17719566736
이메일: sales@kacise.com
주소: 중국 산시성 시안시 탄양 남쪽 도로
10부록
| 줄임말 | 본명 |
| VOL | 1% VOL는 공기 중의 특정 가스의 부피의 1%를 의미합니다. |
| PPM | 1PPM는 공기 중의 특정 가스의 부피가 백만분의 1을 차지한다는 것을 의미합니다. |
| O2 | 산소 분자 |
| LCD | LCD 디스플레이 |
| RS485 | 비동기 연속 포트 485 |
| DC | 직류 |
| AC | 의사소통 |
| PVC | 폴리바이닐 클로라이드 |
