KCS571

적외선 CO2 가스 센서 기준 치수











1. 간략한 소개

SW711은 NDIR 적외선 흡수 원리에 기반한 가스 센서로, 산업 응용 분야에서 다양한 이핵 분자의 가스 농도를 테스트하는 데 적합합니다.

SW711은 특허 받은 광학 캐비티, 가져온 광원 및 이중 채널 검출기를 채택하여 공간에서 이중 광학 경로 참조 보상을 달성합니다.SW711은 선택성이 좋고 산소 의존성이 없으며 수명이 길다.

SW711에는 UART, 4~20mA 출력, 485 출력 등이 있으며 고객에게 수동으로 보정된 MCDL 핀을 제공합니다.고객이 야외에서 자유롭게 흐르는 깨끗한 공기를 사용하여 영점을 기준으로 센서 모듈을 보정하는 것이 편리합니다.

SW711은 확산환기방식을 채용하고 응답시간은 30초 이내입니다.

SW711은 고객의 요구에 맞게 맞춤화할 수 있는 다양한 패키지로 제공됩니다.세 가지 공통 패키지가 있습니다: 패키지 1, 패키지 2(6핀 4-20mA), 패키지 3(7핀 485 인터페이스). 패키지 2와 패키지 3은 동일한 크기입니다.











2. KCS571 크기 블록 다이어그램

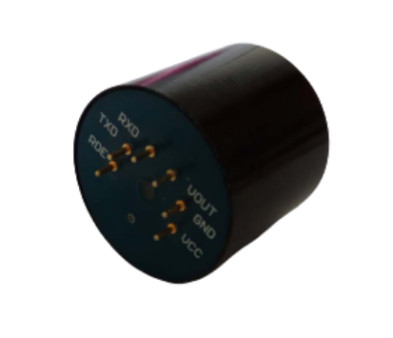

패키지 1

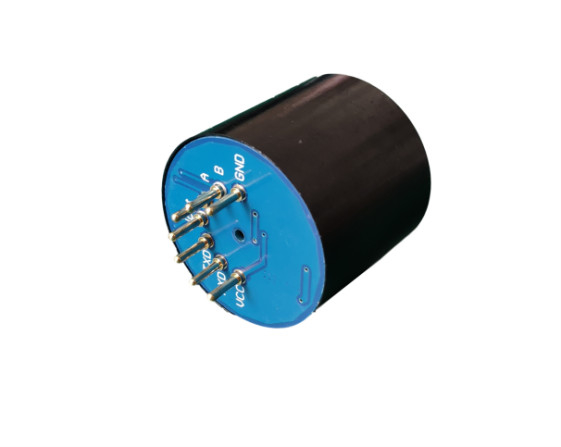

패키지 2(6핀4-20mA) 패키지 3(7핀485 커넥터).





3. KCS571 기술 파라미터





매개변수		상징	최저한의	일반적인 값	최고	단위
보관 온도		티STG	-20	-	80	°C
작동 온도		티ㅏ	-20		60	°C
작동 습도		시간ㅏ	0		90	% RH
작업 압력		피ㅏ	0.8		1.2	ATM
전원 전압		V에스	5	5	5.5	V
최대 작동 전류		나최대		120	150	엄마
감지 범위		200	50000	100% 볼륨 커스터마이징 가능		ppm
측정 정확도		-	± 50ppm 또는 ±3% 참값	± 300ppm± 3% 참		ppm
T90		확산	-	30	60	초
반복성	영			<±50		ppm
	50% FS	-		측정값의 <±2%	-
수명			삼	5	10	년도









5. 설치 지침

센서 장착 스레드 치수는 블록 다이어그램을 참조하십시오.

6.유지보수 시 주의할 사항

센서는 정기적으로 보정해야 하며 3회 이하로 하는 것이 좋습니다.자동 보정이 켜져 있으면 장기 작동 측에서 보정이 필요하지 않습니다.

먼지가 많은 환경에서 센서를 장시간 사용하지 마십시오.

센서의 전원 공급 범위 내에서 센서를 사용하십시오.

7. 주문 방법

필요한 특정 사양을 구매하려면 다음 정보를 제공하십시오.

1) 센서 이름, 2) 센서 범위 3) 센서 측정 정확도 및 출력 모드 등

예를 들어 SW711, 50000ppm, 4-20mA 출력











8. 주문 정보



주문 정보 선택 양식
제품	전원	케이블 길이	신호 출력
KCS571	적외선 CO2 가스 센서 모듈
	12VDC	전원 공급 장치는 12VDC(기본값)입니다.
	220V/110VAC	전원 공급 장치는 220/110VAC입니다.
		케이블 길이
		XX분	기본값은 5미터이고 최대값은 500미터입니다.
			4-20mA	RS485 출력 없이 4-20mA 출력
			RS485	RS485 출력, 기본적으로 4-20mA 출력 없음
			ARS485	RS485 출력으로 4-20mA 출력
				모드버스-RTU		RS485 출력용 프로토콜은 Analog-to-Digital Bus-RTU(기본값)입니다.
				모드버스-ASC		RS485 출력용 프로토콜은 Modbus-RTU입니다.
KCS571	DC12V	5미터	RS485



9. 주의사항





1 EMC 문제가 있는 환경에서는 차폐 케이블을 사용해야 합니다.

2 모듈이 콜드 스타트되면 워밍업 시간은 2분 이상이어야 합니다.

3 센서는 정기적으로 보정해야 하며 3개월 이상을 권장하지 않습니다.

4 먼지가 많은 환경에서 장시간 센서를 사용하지 마십시오.

5 전원 공급 장치의 양극 및 음극 단자와 신호 출력 단자의 배선에 주의하십시오.거꾸로 연결하지 마십시오.

6 고농도의 화학적 오염은 센서 폴리머 층의 파괴로 이어질 수 있으므로 화학적 오염원에서 멀리 떨어진 곳에 제품을 보관하고 사용해야 합니다.

7 설치 과정은 관련 국가 제품 설치 표준을 참조하십시오.





연락처 정보

URL: www.kacise.com

전화: +86-17719566736

이메일: sales@kacise.com

주소: 산시성 시안 하이테크 존 탕옌남로

















































































































부록



속기	성명
볼륨	1% VOL은 공기 중의 특정 가스 부피의 1%를 나타냅니다.
PPM	1PPM은 공기 중의 특정 기체의 부피가 100만분의 1이라는 의미다.
O2	산소 분자
LCD	LCD 디스플레이
RS485	비동기 직렬 포트 485
DC	직류
교류	의사소통
PVC	폴리염화비닐
