원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
ce,ISO9001
모델 번호:
KUS600

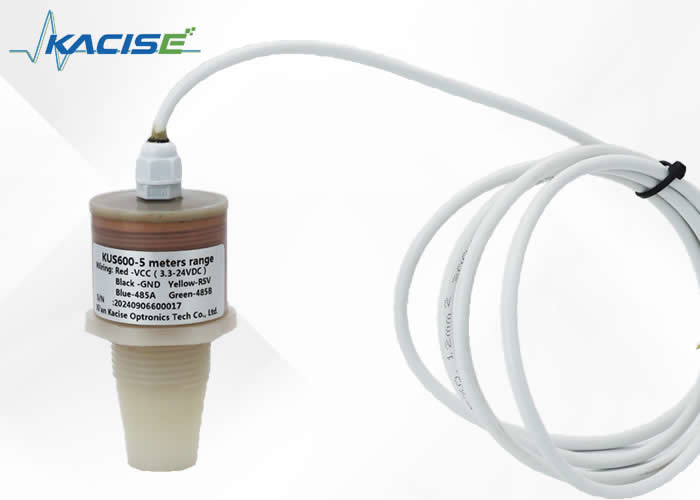

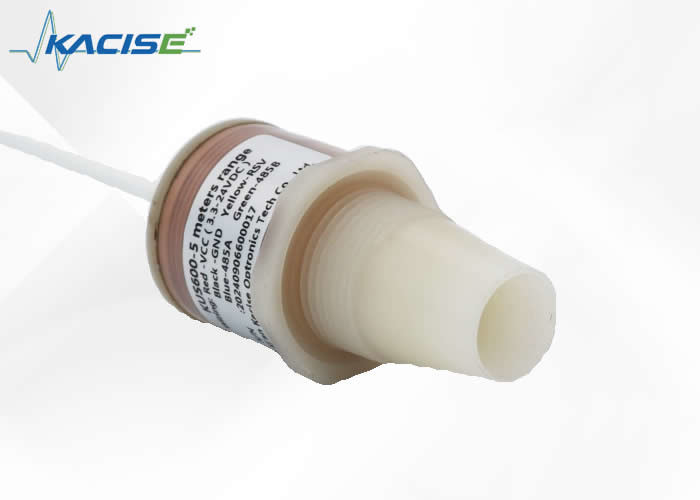

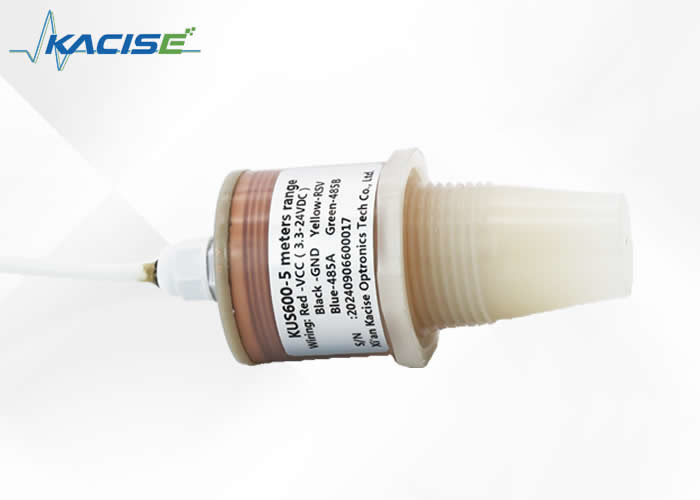

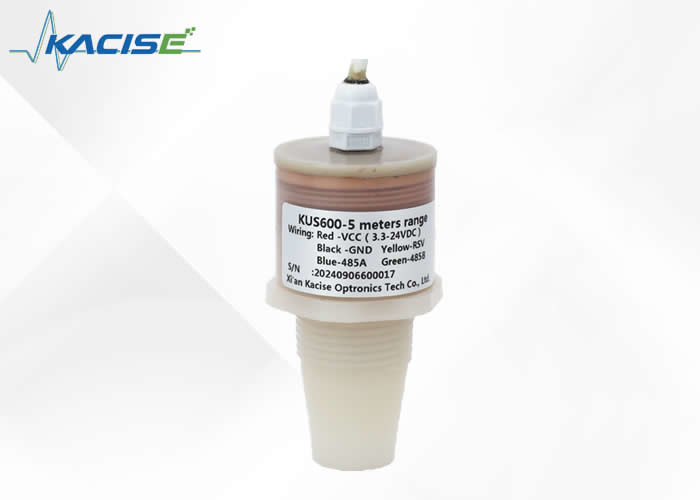

5V 초음파 레벨 미터는 세프틱 탱크 레벨 측정에 필수적인 장치입니다. 5V에서 작동하면 세프틱 탱크 내의 액체의 수준을 결정하기 위해 초음파를 방출합니다.정확하고 실시간 데이터를 제공합니다., 효율적인 관리와 신속한 유지 관리를 허용합니다. 그것의 컴팩트 디자인과 신뢰할 수있는 성능으로, 그것은 세프틱 탱크 모니터링에 대한 실용적인 솔루션입니다.
다이어그램의 단위는 mm입니다.

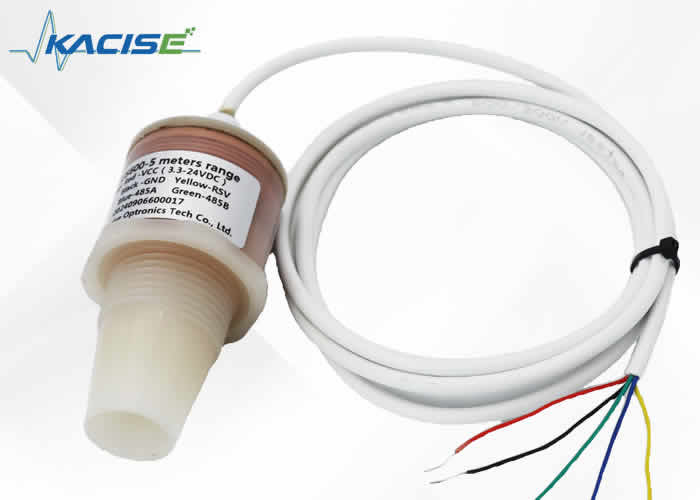

| 케이블 색상 | 핀 | D기록 | 참고: |
| 빨간색 | 1 | 전원 공급 | |
| 검은색 | 2 | GND | |
| 노란색 | 3 | 아날로그 출력 | 600B는 4-20mA, 0-3.3V 0-5V 아날로그 출력을 사용하는 경우 모드 1 또는 0에서 작동합니다. |
| 파란색 | 4 | RS485A+ | ttl 출력 신호에 대한 TTL-TXD |
| 녹색 | 5 | RS485B | ttl 출력 신호를 위한 TTL-RXD |
| 케이블 색상 | 핀 | D기록 | 참고: |
| 빨간색 | 1 | 전원 공급 | |
| 검은색 | 2 | GND | |
| 노란색 | 3 | 스위치 출력 | 부하 전류 1A@60V |
| W쏘아 | 4 | 스위치 출력 | |
| 갈색 | 5 | RS485A+ | ttl 출력 신호에 대한 TTL-TXD |
| 녹색 | 6 | RS485B | ttl 출력 신호를 위한 TTL-RXD |
|
KUS600 |
|
| 감지 범위 | 6005000mm@3.3V 전원 공급. 측정 거리는 24V 전원 공급의 경우 6 미터까지 도달 할 수 있습니다. |
| 조정 범위 | 300~5000mm |
| 사용할 수 없는 부지 | 0... 600mm |
| 응답 지연 | 약 10ms |
| 소재 | PVDF |
| 작동 전압 UB | 3. 3... 24V DC, 파동 10 % SS |
| 무부하 공급 전류 I0 | 활성 기간 ≤ 20mA 및 수면 시간 동안 ≤ 0.3mA |
4. 난n스타난난ation c론iti에s
환경 온도가 0°C 이하로 떨어지면 보호 장치에 잘 작동해야합니다.그것은 하우스 스레드 중앙에 고정되어야 합니다.
