| 원래 장소: | 산시 시안 |
| 브랜드 이름: | Kacise |
| 모델 번호: | KCS501X |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 1 |
| 포장 세부 사항: | 각 단위에는 개별 상자가 있으며 모든 상자는 표준 패키지 또는 고객 요청에 따라 포장됩니다. |
| 배달 시간: | 5 근무일 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 1000개 부분 |
| 보관 온도: | -20-80℃ | 작동 온도: | -20~60℃ |
|---|---|---|---|
| 작동 습도: | 0-90%RH | 작업 압력: | 0.8-1.2기압 |
| 전원 전압: | 5-5.5V | 최대 작동 전류: | 120-150mA |
| 광원 전류: | 60-70mA | 준비 시간: | 120S |
| T90: | 20대 | ZERO의 반복성: | <±50ppm |
| 50% FS의 반복성: | 측정값의 | 수명: | 10년 |
| 하이 라이트: | 20S 고속 가스 감지기 센서,20S적외선 일산화탄소 모듈,70mA 일산화탄소 모듈 |
||
KCS501X적외선 CO2 모듈
표 1 버전 기록
| 버전 | 데이트 | 설명 |
| V1.0 | 2016년 10월 12일 | V1.0 출시 |
| V2.2 | 2018-03-06 | 제품 속성 수정 적응 |
목차
6. 유지보수 시 주의사항 .................................................. .............. 7
KCS501X는 NDIR 적외선 흡수 원리를 기반으로 상온의 가스 환경에서 이산화탄소 농도를 감지하는 데 적합한 가스 감지 모듈입니다.
KCS501X는 특허받은 광학 캐비티, 가져온 광원 및 이중 채널 검출기를 채택하여 공간에서 이중 광학 경로 참조 보상을 달성합니다.KCS501X는 선택성이 우수하고 산소 의존성이 없으며 수명이 길다.
KCS501X에는 UART, IIC 디지털 출력, 아날로그 전압 출력 및 PWM 주파수 출력 모드가 있어 고객이 애플리케이션을 편리하게 선택할 수 있습니다.KCS501X는 영점 보정, 감도 보정 및 청정 공기 보정 명령을 제공하고 고객에게 수동으로 보정된 MCDL 핀을 제공하여 외부 자유 흐름 청정 공기를 사용하여 센서 모듈의 상대적 영점 보정을 용이하게 합니다.KCS501X는 확산 속도가 빠른 확산 환기 방식을 채택했습니다.
KCS501X는 HVAC 신선한 공기 제어, 실내 공기질 모니터링, 농업 및 축산 생산 공정 모니터링에 널리 사용될 수 있으며 지능형 건물, 환기 시스템, 로봇, 자동차 및 기타 응용 분야에 설치할 수 있습니다.공기질 모니터링을 위해 다른 밀폐 공간에도 적용할 수 있습니다.
KCS501X 확산 외관

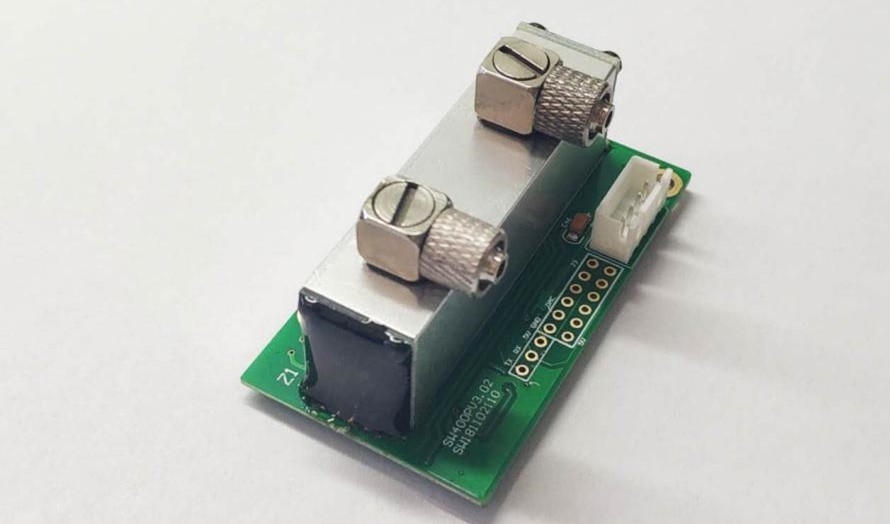

KCS501X 펌프 흡입 외관
| 매개변수 | 상징 | 최저한의 | 일반적인 값 | 최고 | 단위 | |
| 보관 온도 | 티STG | -20 | - | 80 | °C | |
| 작동 온도 | 티ㅏ | -20 | 60 | °C | ||
| 작동 습도 | 시간ㅏ | 0 | 90 | % RH | ||
| 작업 압력 | 피ㅏ | 0.8 | 1.2 | ATM | ||
| 전원 전압 | V에스 | 5 | 5 | 5.5 | V | |
| 최대 작동 전류 | 나최대 | 120 | 150 | 엄마 | ||
| 광원 전류 | 나평균 | 60 | 70 | 엄마 | ||
| 준비 시간 | 티따뜻한 | 90 | 120 | 180 | 비서 | |
| T90 | 확산 | - | 20 | 40 | 초 | |
| 반복성 | 영 | <±50 | ppm | |||
| 50% FS | - | 측정값의 <±5% | - | |||
| 수명 | 삼 | 10 | 15 | 년도 | ||
단위: 밀리미터
확산
펌프흡입식
센서는 44.5mm의 위치 지정 구멍 간격과 2.8mm의 장착 구멍 직경으로 장착됩니다.
배선 소켓 간격은 2.54mm입니다.
참고: SW400PV3.01, 장착 구경: 3.2mm
센서는 정기적으로 보정해야 하며 3개월을 넘지 않는 것이 좋습니다., 자동 보정이 켜져 있으면 장기 작동 측에서 보정이 필요하지 않습니다.
먼지가 많은 환경에서 센서를 장시간 사용하지 마십시오.
필요한 특정 사양을 구매하려면 다음 정보를 제공하십시오.
3) 센서측정 정확도SW400, 0-2000pp와 같은
| 주문 정보 시트 | |||||
| KCS501X | KCS501X CO2 농도 센서 | ||||
| xxxx | 센서는 CO2 농도 범위를 ppm 단위로 측정하며 최소값은 2000이고 최대값은 50000ppm입니다. | ||||
| 2000년 | 범위 200ppm(기본값). | ||||
| 10000 | 범위 10000ppm | ||||
| 50000 | 범위 50000ppm | ||||
| 인코딩 | 반응 속도는 빠르고 느린 두 가지 유형으로 나뉩니다. | ||||
| 에스 | 느림(기본값). | ||||
| 큐 | 빠른 | ||||
| 인코딩 | 전송 속도 선택, 일반적으로 사용되는 전송 속도 2400 9600 19200 38400bps, 데이터 8비트, 정지 비트 1비트, 검사 비트 없음: 주문하기 전에 특별한 요구 사항을 확인하십시오. | ||||
| 관습 | 주문하기 전에 전송 속도를 확인하십시오. | ||||
| 2400 | 2400bps 전송 속도 | ||||
| 9600 | 9600bps 전송 속도 | ||||
| 19200 | 19200bps 전송 속도 | ||||
| 38400 | 38400bps 전송 속도(기본값) | ||||
| 인코딩 | 직렬 포트 프로토콜 | ||||
| 모드버스-RTU | 표준 Modbus-RTU 프로토콜(기본값). | ||||
| 모드버스-ASCII | 표준 Modbus-ASCII 프로토콜 | ||||
| Modbus 자체 | Modbus 개인 프로토콜 | ||||
| KCS501X | -2000 | -에스 | -38400 | -모드버스-RTU | |
URL:www.kacise.com
전화: +86-29-17719566736
이메일: sales@kacise.com
주소: 중국 산시성 시안시 탕옌남로
| 속기 | 성명 |
| 볼륨 | 1% VOL은 공기 중의 특정 가스 부피의 1%를 나타냅니다. |
| PPM | 1PPM은 공기 중의 특정 기체의 부피가 100만분의 1이라는 의미다. |
| O2 | 산소 분자 |
| LCD | LCD 디스플레이 |
| RS485 | 비동기 직렬 포트 485 |
| DC | 직류 |
| 교류 | 의사소통 |
| PVC | 폴리염화비닐 |
