원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
KUS3000

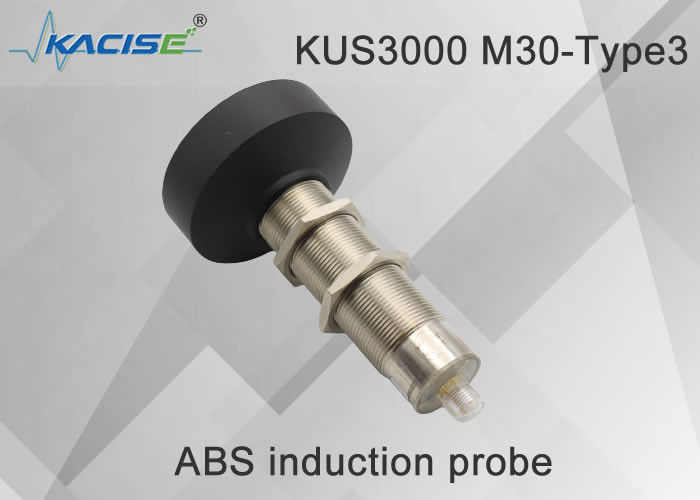

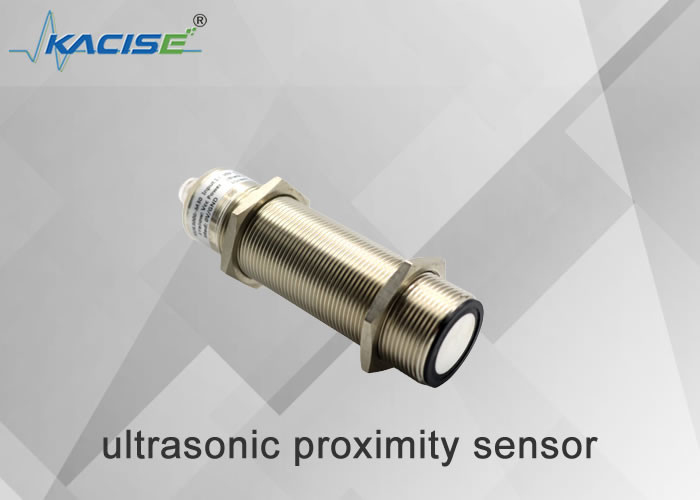

KUS3000 M30-Type3 초음파 레벨 미터
1차원 구조
단위는 mm입니다.
2전기 인터페이스
참고: 이 제품은 두 개의 케이블 사양을 가지고 있으며 두 가지 사양의 케이블 배선 지침은 다음과 같습니다.
| A형 케이블 | B형 케이블 | ||
| 핀1 | 갈색 | 핀1 | 노란색 |
| 핀2 | 흰색 | 핀2 | 검은색 |
| 핀3 | 파란색 | 핀3 | 빨간색 |
| 핀4 | 검은색 | 핀4 | 녹색 |
기본 케이블 믹스는 고객이 받은 사양에 기반합니다.
3기술 매개 변수
| 모델 | KUS3000 M18 KUS3000 M30-Type1, M30-Type2, M30-Type3 |
| 측정 범위 | 015~1m/0.2~2m/0.3~4m/0.4~6m/0.6~12m |
| 공급 전압 | 13... 30 VDC, 특별한 넓은 전압 요구 사항은 사용자 정의 될 수 있습니다 |
| 출력 신호 | 1.4-20mA/NPN/PNP/TTL; 2. RS485 모드버스 |
| 무부하 전류 I0 | ≤ 45mA |
| 과부하 전류 Ie | 200mA, 역극성 보호, 단전 보호 |
| 전력 소비 I0 | ≤ 15mA, 잠자리 상태 ≤ 1mA, 연쇄 포트 깨어 |
| 반복 가능성 | ≤ 1% |
| 온도 보상 범위 | -40...85°C |
| 작업 환경 온도 | -25...70°C (248...343K) |
| 저장 온도 | -40...85°C (233...358K) |
| 스위치 주파수 f | ≤ 13 Hz 고주파는 사용자 정의 할 수 있습니다. |
| 보호 수준 | IP66, 다른 사용자 정의 할 수 있습니다 |
| 껍질 재료 | 니켈화 된 구리, 다른 것은 사용자 정의 할 수 있습니다. |
| 커넥터 | V1 커넥터 (M12×1), 4핀 |
| 공급 전압 | 3.3-12 DC, 파동 10%SS |
표시등
| 파란 LED 조명 | 파란색 빛이 깜박이는 것은 캘리브레이션이 수행 될 수 있음을 나타냅니다. 파란색과 다른 상수는 센서의 전원 공급이 정상임을 나타냅니다.파란색 빛은 전원이 켜진 후 5 분 이내에 깜빡일 것입니다., 사용자가 출력 조정 및 캘리브레이션을 수행 할 수 있음을 나타냅니다. 5 분 후, 파란색 빛이 항상 켜져 센서가 캘리브레이션 명령을 수신할 수 없다는 것을 나타냅니다. . |
| 텔로 LED 조명 | 측정 대상이 검출되었는지 표시하는 데 사용됩니다. 캘리브레이션 단계에서 노란색 빛이 깜박이는 것은 현재 캘리브레이션 상태가 잠겨 있음을 나타냅니다.그리고 다음 캘리브레이션 상태로 전환 할 수 있습니다. |
| 빨간 LED등 |
정상 작동 상태에서는 빨간색 빛이 켜지지 않고 빨간색 빛이 켜져 오류가 있음을 나타냅니다. 캘리브레이션 과정에서 깜박이는 빨간색 빛은 센서가 현재 에코 손실 또는 무한 상태를 잠그고 사용자가 다음 캘리브레이션 상태로 전환 할 수 있음을 나타냅니다. |
참고: M18 제품과 M30 제품이 4~20mA 아날로그 출력을 갖는 경우, 계정 연결 방법은 550,600 제품과 다릅니다.M18 및 M30 제품의 출력 터미널은 VDD에 의해 공급되기 때문에, 그림 1에서 표시된 것처럼 계측기는 전원 공급 포트에 연결되어야 합니다. 출력 단말기와 출력 단말기 사이의 연결 명령 도표는 그림 2에서 표시됩니다.
그림 1 출력 전원 공급 회로 도표
그림 2 연결 방법의 스케마
4주문 정보

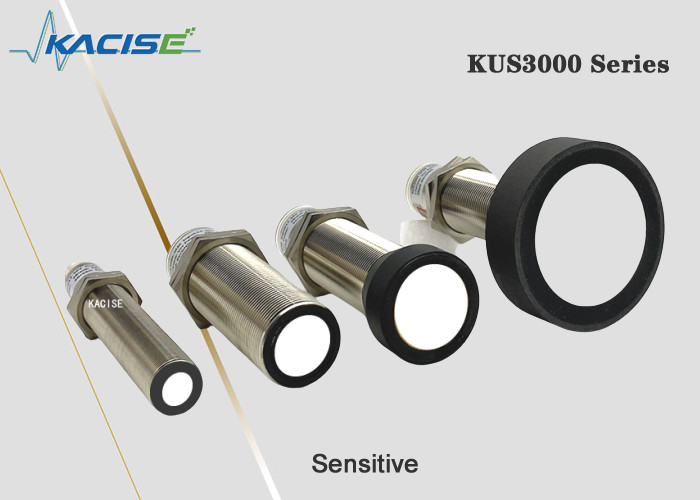

| KUS | 종류 | 출력 | 범위 | 설명 | |

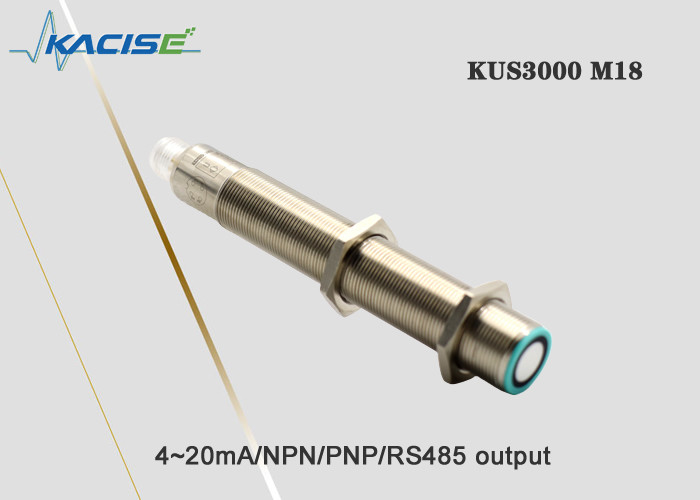

| M18 | M18 가구, 최대 측정 범위는 1 미터 | ||||
| M30-Type1 | M30 최대 측정 범위는 2m입니다. | ||||

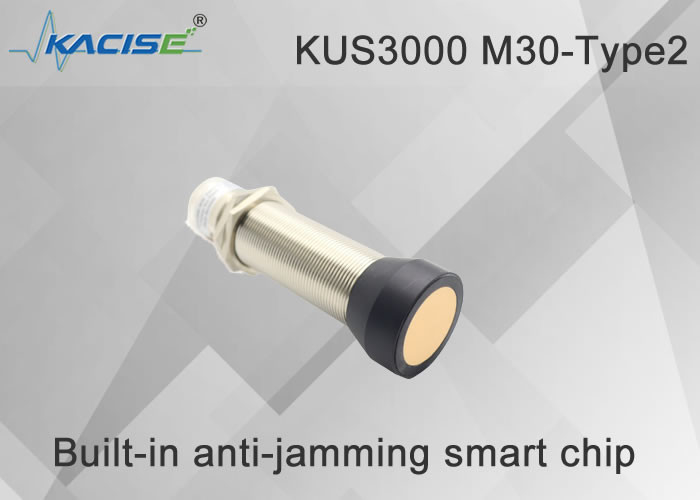

| M30-Type2 | M30 최대 측정 범위는 3m입니다. | ||||
| M30-형3 | M30 최대 측정 범위는 6 미터, 8 미터가 사용자 정의 될 수 있습니다 | ||||
| 맞춤형 | 셸은 사용자 사용자 정의를 지원합니다 | ||||
| NPN | NPN로 출력 | ||||
| PNP | PNP로 출력 | ||||
| 10결정 | 출력은 아날로그 0-10V, 전원 공급 요구 사항은 11V 이상입니다. | ||||
| 5Vout | 출력은 아날로그 0-5V, 전원 공급 요구 사항은 6V 이상입니다. | ||||
| mAout | 출력은 아날로그 4-20mA | ||||
| RS485 | 출력은 RS485 모드버스 프로토콜입니다. 자세한 설명은 소프트웨어 인터페이스 매뉴얼을 참조하십시오. | ||||
| XXXmm | 고객은 직선 간격 또는 스위치 간격을 지정합니다. | ||||
| KUS | M30 | RS485 | 6000mm | ||
5신청
