원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
ce,ISO9001
모델 번호:
KUS600
| 제품 | 초음파 거리 센서 |
| 감지 범위 | 300mm~5000mm |
| 변환기 주파수 | 약 220kHz |
| 출력 | RS485 + 4-20mA/0-10V |
| 입력 전원 | 3.3V~24V |
| IP 등급 | IP68 |
| 재질 | PVDF |
| 유형 | 방수 |
| 보증 | 12개월 |

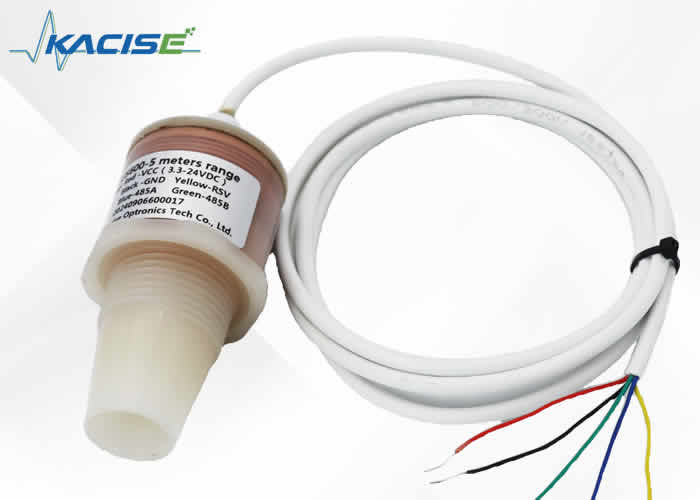

| 케이블 색상 | 핀 | 설명 | 참고 |
|---|---|---|---|
| 빨간색 | 1 | 전원 공급 장치 | |
| 검은색 | 2 | GND | |
| 노란색 | 3 | 아날로그 출력 | 600B는 모드 1 또는 0에서 작동하며, 전원 절약 모드에서는 작동할 수 없습니다. 4-20mA, 0-3.3V, 0-5V 아날로그 출력이 사용되는 경우. |
| 파란색 | 4 | RS485A+ | TTL 출력 신호용 TTL-TXD |
| 녹색 | 5 | RS485B- | TTL-RXD for ttl output signal |
| 케이블 색상 | 핀 | 설명 | 참고 |
|---|---|---|---|
| 빨간색 | 1 | 전원 공급 장치 | |
| 검은색 | 2 | GND | |
| 노란색 | 3 | 스위치 출력 | 부하 전류 1A@60V |
| 흰색 | 4 | 스위치 출력 | |
| 갈색 | 5 | RS485A+ | TTL 출력 신호용 TTL-TXD |
| 녹색 | 6 | RS485B- | TTL-RXD for ttl output signal |
| 모델 | KUS600 |
| 측정 범위 | 600...5000 mm (24V 전원 공급 장치로 6미터까지 가능) |
| 사각 지대 | 600 mm |
| 공급 전압 | 3.3...24 VDC, 리플 10%SS |
| 무부하 공급 전류 I0 | ≤ 20 mA 활성 기간 및 ≤0.3mA 절전 시간 |

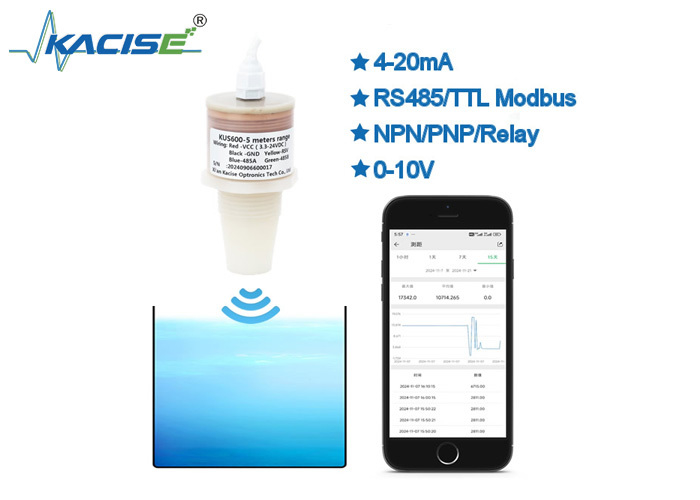

| 출력 신호 | 0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485 아날로그 출력 |
| 측정 정확도 | ≤1% F.S. |
| 온도 보상 | 예 |
| 측정 해상도 | 0.1mm |
| 작동 온도 | -40...85℃ (233...358K) |
| 보관 온도 | -40...85℃ (233...358K) |
| 전기 연결 | 5심 케이블 (아날로그 출력), 6심 케이블 (스위치 출력) |
| 보호 등급 | IP68 |
| 쉘 재질 | PVC /PVDF/PTFE/ABS |
다이어그램의 단위는 mm입니다.
센서가 0℃ 미만의 환경 온도에서 설치되는 경우 적절한 보호 조치를 취해야 합니다. 강철 너트를 사용하여 센서를 관통 구멍에 장착할 때는 하우징 나사산의 중간에 고정해야 합니다.
