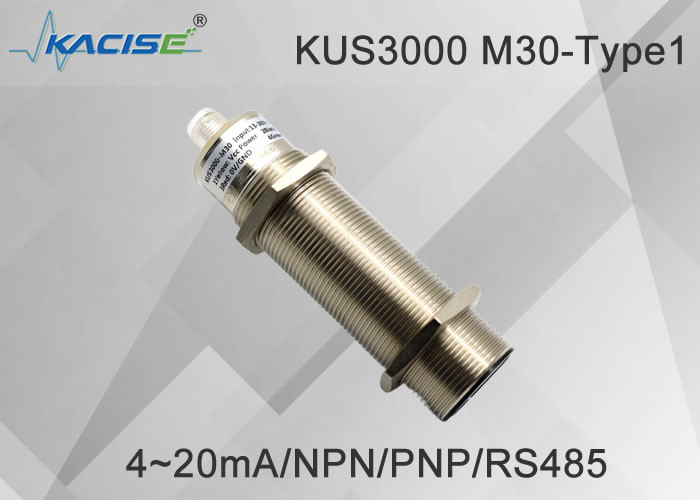

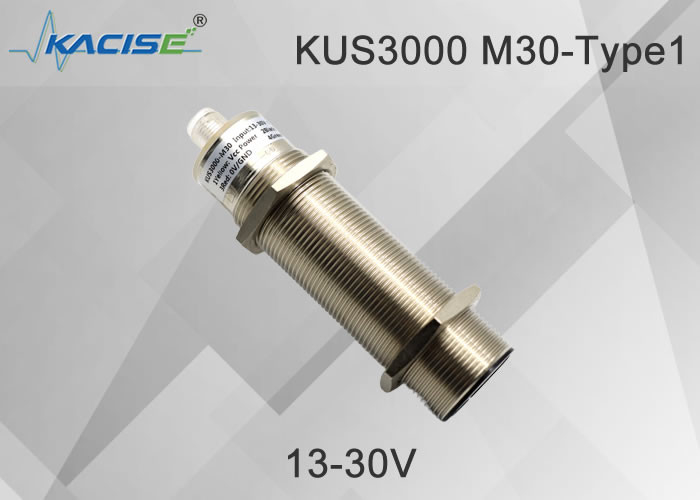

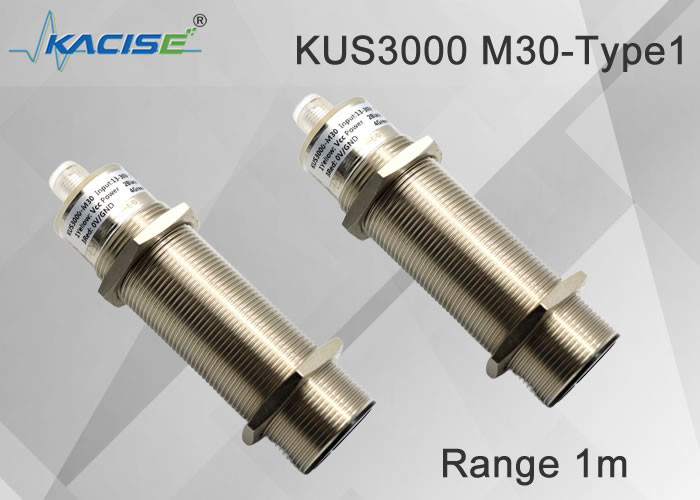

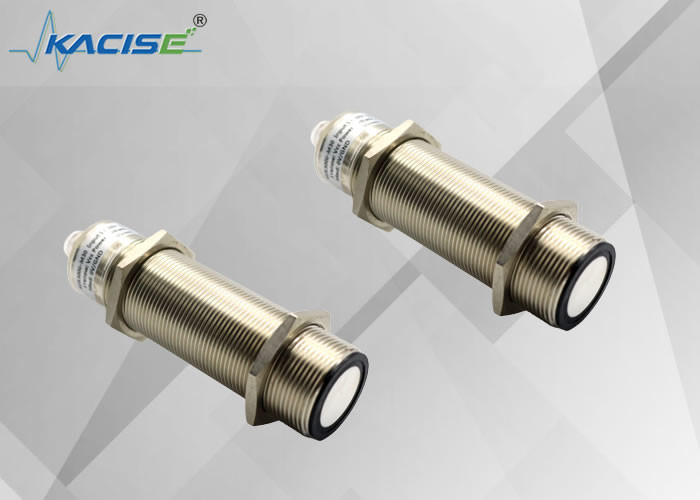

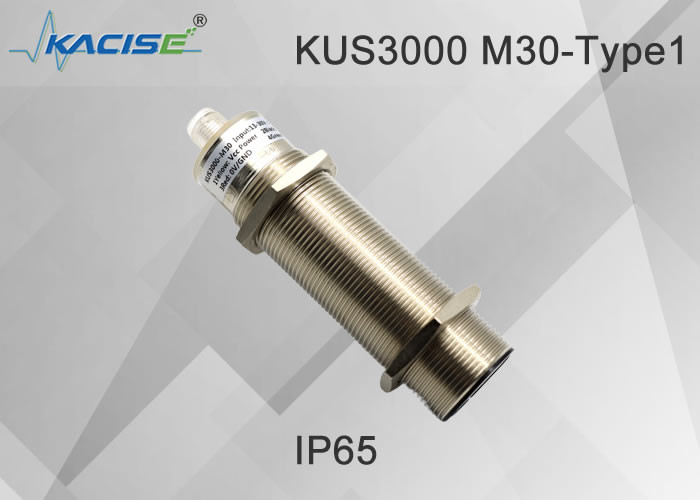

KUS3000 M30-타입1 초음파 레벨 미터

1. 특징

• 높은 반복성
• 컴팩트 케이스
• 비접촉 감지;
• 물체의 색상 및 투명도에 영향을 받지 않으며, 외부 환경 조건에 영향을 받지 않아 안정적인 솔루션입니다.
• 극한 환경에서도 잘 작동합니다. 어두운 환경에서도 사용 가능. 전류 소모가 낮습니다.
• 내장된 안티재밍 스마트 칩은 빠른 주파수 응답을 제공하며, 황동 니켈 도금 쉘은 난연성, 방수 및 내유성이 있습니다.
• LED 작동 표시등은 사용하기 쉽습니다.
• ABS 유도 프로브와 커넥터는 다양한 방식으로 장비와 완벽하게 연결됩니다.

2. 차원 구조

단위는 mm입니다.

3. 전기 인터페이스

참고사항: 본 제품에는 두 가지 케이블 사양이 있으며, 두 사양의 케이블 배선 지침은 다음과 같습니다.

기본 케이블 믹스는 고객이 받은 사양을 기반으로 합니다.

4.티기술적 매개변수

표시등

전기적 매개변수

사물인터넷 스펙트럼 모델

산출

티온도아르 자형필수품

기계 부품 설명

메모: M18 제품과 M30 제품이 4-20mA 아날로그 출력을 가질 경우, 미터 연결 방법은 550,600 제품과 다릅니다. M18과 M30 제품의 출력 단자는 그림 1과 같이 VDD로 전원을 공급받기 때문에 미터는 전원 공급 포트에 연결해야 합니다. 출력 단자와 출력 단자 사이의 연결 지침 다이어그램은 그림 2와 같습니다.

     그림 1 출력 전원 공급 회로도

그림 2 연결방식의 개략도

5. 센서 기능 설명

스위치 출력 및 아날로그 출력 제품의 스위치 포인트 및 진각 간격 설정 및 조정

조정 단자를 사용하여 스위치 값과 아날로그 출력을 설정할 수 있으며, 구체적으로 설정할 수 있는 작업 모드는 8가지가 있습니다.

각 콩가루의 구체적인 설정 방법은 다음과 같은 단계입니다.

첫 번째 단계에서는 사용자가 스스로 설정한 거리를 선택하거나 센서를 로스트파 상태로 전환합니다.

두 번째 부분은 교정 단자를 전원 공급 장치나 GND에 연결하고 노란색 표시등이 깜박일 때까지 연결 상태를 유지합니다(파형이 손실되면 빨간색 표시등이 깜박입니다).

세 번째 단계에서는 사용자가 자신이 설정한 두 번째 거리를 선택하거나 센서가 손실파 상태에 들어가도록 합니다.

네 번째 단계, 교정 단자를 GND나 전원공급장치에 연결합니다(상태는 두 번째 단계와 다릅니다). 노란색 불빛이 깜박일 때까지 연결 상태를 유지합니다(파형이 상실되면 빨간색 불빛이 깜박입니다).

스위치 출력에는 8가지 작업 모드가 있습니다

1. 창은 일반적으로 열려 있는 모드입니다(아날로그 출력 제품은 양의 선형 작업 모드 또는 거리 측정 모드입니다).

2. 창은 일반적으로 닫혀 있습니다(아날로그 출력 제품은 음의 선형 작업 모드 또는 액체 레벨 측정 모드입니다).

3. 단일 지점 정상 개방 모드.

4. 단일 지점 정상 폐쇄 모드.

5. 큰 히스테리시스 간격을 가진 단일 지점 정상 개방 모드.

6. 큰 히스테리시스 간격 모드를 갖춘 단일 지점 정상 폐쇄.

7. 정상적으로 열린 모드를 감지할지 여부.

8. 정상적으로 닫힌 모드를 감지할지 여부.

RS485 출력 모델 제품에 대한 설명입니다.

작업 모드는 3가지가 있습니다.

1: 자동 측정 모드, 센서가 액체 레벨과 거리를 지속적으로 측정하고, 사용자는 언제든지 485 인터페이스를 통해 측정 결과를 읽을 수 있습니다.

2: 사용자가 485 통신을 시작하지 않으면 센서가 측정을 시작하고 결과를 보고합니다.

3: 절전 모드: 제품이 절전 모드로 진입하고, 사용자는 먼저 485 인터페이스를 통해 센서를 깨운 다음 ​​측정을 시작하여 센서가 다시 절전 모드로 전환되기 전에 결과를 얻습니다.

6. 설치 조건

설치 시 부상을 방지하기 위해 센서 표면을 보호하는 데 주의하세요. 휘발성 가스나 먼지가 많고 응축수가 많은 환경에서 작업하는 경우 감도 감소나 작동 실패를 방지하기 위해 센서 표면을 정기적으로 청소해야 합니다. 설치 나사산을 너무 조여서는 안 되며, 그렇게 하면 센서에 압력이 가해져 제대로 작동하지 않습니다.

7.주문 정보
