원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
CE
모델 번호:
금아
참고: 범위 정보는 매우 중요합니다.

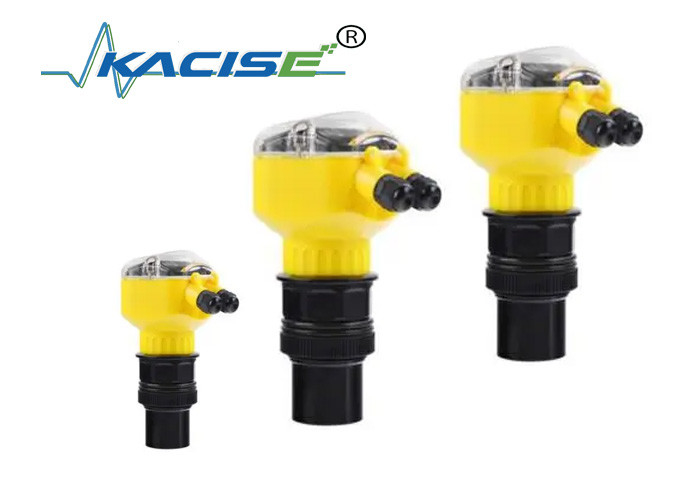

RS485 초음파 레벨 미터는 도시 공학에서 중요한 도구입니다. 그것은 초음파를 사용하여 액체의 수준을 정확하게 감지합니다.기존 시스템에 쉽게 통합될 수 있습니다.이 계측기는 매우 신뢰성 있고 정확하며, 지방 시설의 물, 하수 또는 다른 액체를 지속적으로 모니터링하여 효율적인 운영과 관리를 보장합니다.

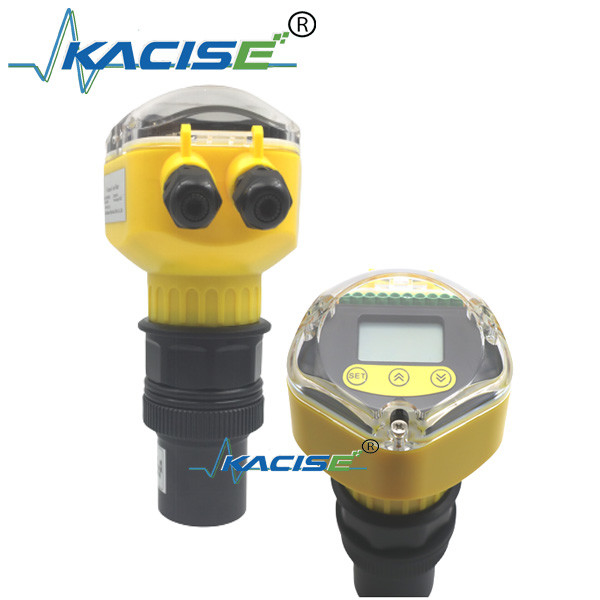

기술적인 특징:

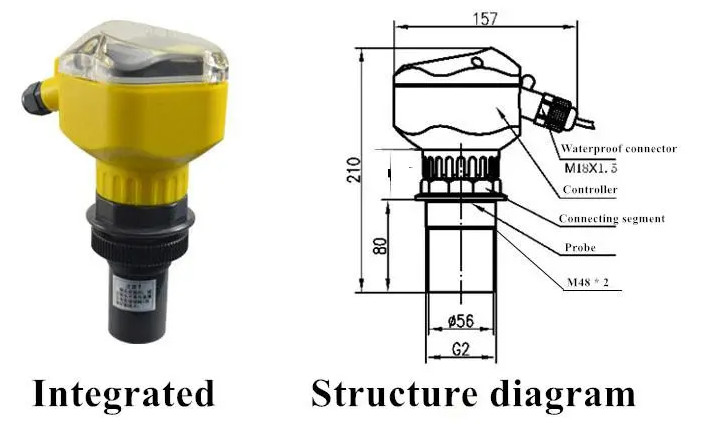

구조:
기술 사양:
| 매개 변수 | 컴팩트형 | 분할 종류 |
| 범위 | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| 정확성 | 00.5%~1% | |
| 결의 | 3mm 또는 0.1% ((더 큰 것이 효과적입니다) | |
| 표시 | 영어 LCD | 영어 LCD |
| 아날로그 출력 |
4선 4·20mA/510Ω 부하 2선 4·20mA/250Ω 부하 |
4·20mA/510Ω 부하 |
| 릴레이 출력 | 2방향 AC 250V/5A 또는 DC 30V/5A, 프로그래밍 가능 (선택) | 2방향 또는 4방향 AC 250V/ (NO:10A,NC:6A) 또는 DC 24V/ 10A, 프로그래밍 (선택) |
| 전원 공급 |
24VDC (디폴트) 220V AC+15%@50Hz 12VDC 배터리 |
24VDC 120mA (디폴트) 220V AC+15%@50Hz 12VDC 배터리 |
| 환경 온도 |
디스플레이 기기: 20°C+60°C 변압기-20°C+80°C |
디스플레이 기기 -20°C+60°C 변압기-20°C+80°C |
| 의사소통 | RS485,RS232 (선택) | |
| P로토콜 | 모드버스-RTU | |
| 보호 | 디스플레이 기기 IP66, 변환기 IP68 | |
| 변압기 케이블 | 아니 |
기본 10m 최대 100m를 주문할 수 있습니다 (전자기 간섭 없이) |
| 변압기 설치 | 범위와 변환기에 따라 | 범위와 변환기에 따라 |
| 전력 소비 |
스플릿 타입의 특량은 다음과 같습니다. 단 mA 출력으로 1.5W/24V (표준) 이다. RS485 출력만 있으면 0.9W/24V (선택) 이다. RS485 및 mA 출력으로 1.6W/24V (선택) 이다. 두 개의 릴레를 추가하면 전력은 0.8W/24V로 증가합니다. 220VAC 스플릿 타입의 전력은 5W/220VAC입니다.
콤팩트 4선 기기의 특산력은 다음과 같습니다. 단 mA 출력으로 1W/24V (표준) 이다. RS485 출력만 있으면 0.6W/24V (선택) 이다. RS485 및 mA 출력으로 1.1W/24V (선택) 이다. 2개의 릴레를 추가하면 전력은 1W/24V로 증가합니다. 220VAC 콤팩트 4선 기기의 전력은 5W/220VAC입니다.
24V 콤팩트 2선 기기 출력 전력과 기기 출력 전류 값은 관련이 있습니다: (4mA/0.096W-20mA/0.48W) |
|
모델 선택:
| KUM-A | ||||||
| 측정 범위 | ||||||
| A | 5m | |||||
| B | 10m | |||||
| C | 15m | |||||
| D | 20m | |||||
| E | 30m | |||||
| F | 40m | |||||
| G | 50m | |||||
| H | 60m | |||||
| 출력 신호 | ||||||
| A | 4~20mA | |||||
| 정확성 | ||||||
| 0.5 | 00.5% | |||||
| 1.0 | 1% | |||||
| 전원 공급 | ||||||
| A | 24Vdc | |||||
| B | 11~30Vdc | |||||
| 탐사기 유형 | ||||||
| A | PVDF | |||||
| B | 알루미늄 합금 | |||||
| C | ABS | |||||
| D | 스테인레스 스틸 316L | |||||
| E | 테플론 | |||||
| F | 티타늄 합금 | |||||
응용 프로그램 및 설치:
설치 중 일반적인 문제 및 해결책 지침
| 오류 설명 | 발급의 원인 | 해결책 |
| 미터는 표시되지 않습니다, 작동하지 않습니다 | 잘못된 전원 공급, 잘못된 배선 | DC24v 전원 공급 장치가 올바른지 확인 |
| 계기는 표시가 있습니다, 작동하지 않습니다 | 1레벨 게이지는 액체 수준이나 물질 수준과 일치하지 않습니다 2액체의 수치는 크게 변동합니다. 3물질 표면은 매우 불규칙합니다. 4액체 표면에는 더 두꺼운 폼 층이 있습니다. 5용기의 바닥은 액체가 비워지고 물질이 비워지면 평평하지 않습니다. 6측정 범위 밖 |
1. 레벨 측정기의 정렬 방향을 조정하고, 평준화 및 컨테이너에 플라스틱 튜브를 추가하기 위해 술 수준을 사용 2. 더 넓은 범위의 레벨 미터를 사용 3더 넓은 범위 또는 다른 측정 방법을 가진 레벨 미터를 사용 4액체 또는 물질을 추가 한 후에 자연스럽게 작업을 재개 5. 더 넓은 범위의 레벨 미터를 사용 |
| 기기 디스플레이가 불안정하거나 측정 값이 큰 편차를 나타냅니다. | 1물질 레벨은 맹점으로 들어갑니다. 2거리 측정 값은 설치 높이보다 크다 3강한 전자기 간섭이 있습니다. 4음파를 차단하는 물체 5. 레벨 미터에 금속 플랜지 준비됩니다 6탐사기의 방출 표면 또는 측면은 금속과 접촉합니다 |
1. 레벨 미터를 높이거나 레벨이 너무 높지 않도록 2. 올바른 값에 설치 높이를 수정 3도구는 바닥에 연결되어야 하며, 평준 측정기를 보호해야 합니다. 4설치 위치를 변경하거나 플라스틱 파이프를 추가 5- 플라스틱 플랜지로 바꿉니다 6금속으로부터 고립하기 위해 고무 패드를 사용 |
설치 포트 또는 원형 파이프에 설치된 프로브가 있는 컨테이너의 경우, 4m, 6m 및 8m 타입 레벨 게이즈 컨테이너의 플랜지 연결 길이는 400mm 미만되어야 합니다.그리고 12m 평면 가이드 컨테이너의 길이는 400mm 미만해야 합니다..
150mm, 15m, 20m, 30m 레벨 센서 프로브는 설치 포트에서 돌출해야합니다.
