원래 장소:
중국
브랜드 이름:
Kacise
모델 번호:
KUS630A

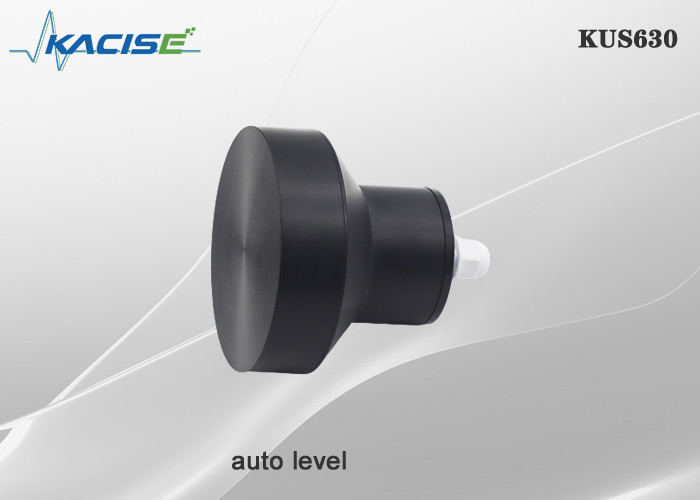

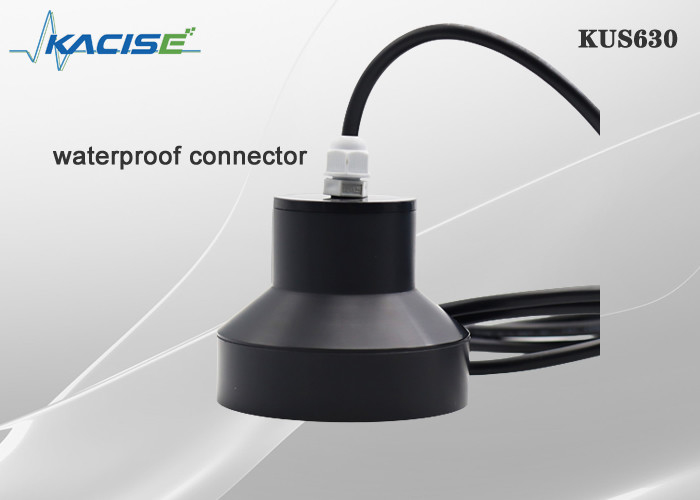

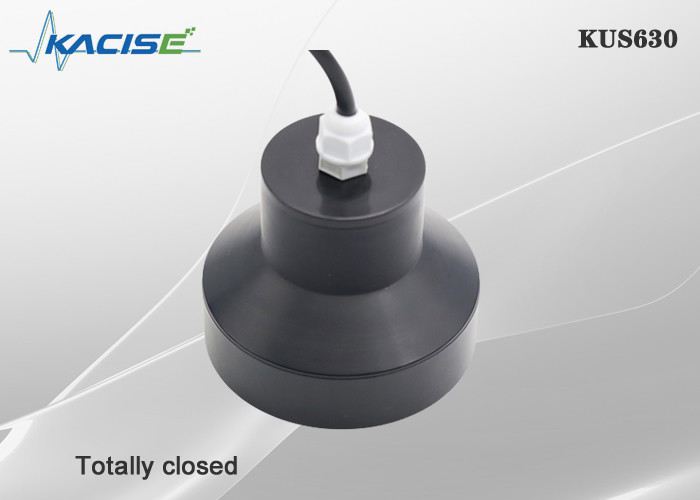

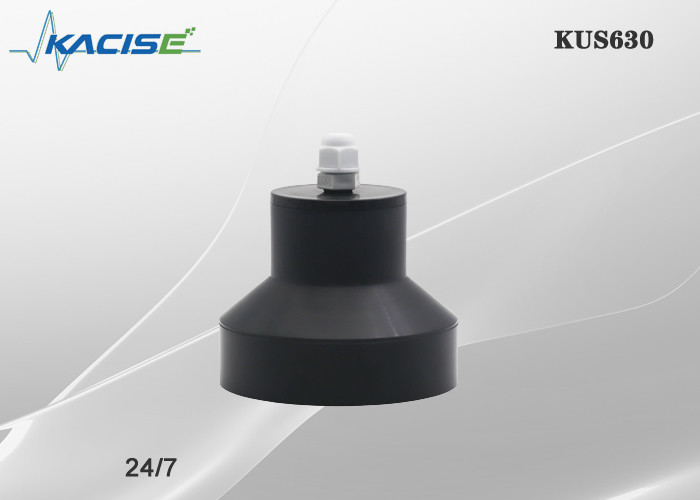

KUS630 일련 초음파 레벨계
1.특징
2. 차원
다이어그램의 유닛은 밀리미터입니다
3.전기 접속과 신호 정의
| 라인 순서 | 컬러 | 정의 |
| 1 | 빨강 | 전원은 긍정적입니다 |
| 2 | 검정색 | 전원 반환 지상 |
| 3 | 노랑색 | 아날로그 출력, 전압 출력, 현 생산량 스위치 출력 |
| 4 | 청색 | RS485 A+ 또는 uart TXD |
| 5 | 그린 | RS485 비 또는 uart RXD |
| 케이블 색 | 라인 순서 | 묘사하세요 | 발언 |
| 빨강 | 1 | 지나서 강화됩니다 | 3.3V-30V 넓은 전압 입력 |
| 검정색 | 2 | 국민 총수요 | |
| 노랑색 | 3 | 스위치 출력 | 스위치 단자, 부하 용량 1A 60V는 최고 2까지 스위치 출력을 독립적 논리로 지원합니다, 2 단말기가 스위치의 2번 접촉이고, 긍정적과 음극을 구별하지 않고, 뜻대로 연결될 수 있습니다. |
| 백색 | 4 | 스위치 출력 | |
| 브라운입니다 | 4 | RS485A+ | |
| 녹색 | 5 | RS485B- |
4.매개 변수 설명
| 모형을 만드세요 :KUS630 | |
| 측정 범위 |
0.6m... 12m |
|
맹점 |
0... 0.6m (언스테이블이 안에 작업 영역은 0.6m입니다, 그것이 이 범위에서 일한다고 추천받지 않습니다) ; 0.3m에 대한 최소 블라인드 영역 버전은 달성될 수 있으며, 그것이 맞춤화될 필요가 있습니다. |
| 공급 전압 | 3.3 ... 24 Ｖ DC, 물결형 10 %SS |
|
사용 전류 |
≤ 45 마 (가장 빠른 계량 속도) 저전력 버전, 수면은 소비 전력은 0.3mA 이합니다, 소비 전력을 보내는 것 20mA 2 이하 부인)이고 수신 파워 소비가 8mA 이하의 150 이하 부인)입니다 |
|
출력 신호 |
1 : 프로그램 가능한 아날로그 출력 0-10V. 2 : RS485는 출력했습니다. 3 : Uart 직렬 출력 4:4-20mA 출력 5 : 스위치 출력 |
| 측정 정확도 | ≤1 % |
| 온도 보상 | 예 |
근무 조건
| 작동 온도 | -25...70C(248...343K) |
| 저장 온도 | -40...85C(233...358K) |
다른 교육
| 전기 접속 | 5 코어 케이블 (아날로그 출력), 6 코어 케이블 (스위치 출력) ; |
| 보호 클래스 | IP68 |
| 쉘 소재 | PVDF |
5. 명령 정보
| KUS | 모델 | 출력 | 범위 | 묘사하세요 |
| 630A | 지원 특화 | |||
| 커스텀마데 | ||||
| 0-10V | 아날로그 0-10V 출력 | |||
| 0-5V | 아날로그 0-5V 출력 | |||
| 0-3V | 아날로그 0-3V 출력 | |||
| 4-20mA | 아날로그 4-20mA 출력 | |||
| SW | 스위치 출력 | |||
| Uart | Uart 직렬 출력 모드 버스 RTU 프로토콜 | |||
| RS485 | RS485 출력 모드 버스 RTU 프로토콜 | |||
| XXX 밀리미터 |
XXX는 최대 측정 거리를 m민스 (default1000mm) |
|||
| KUS | 550 | RS485 | 10000 밀리미터 | |
