원래 장소: | 중국 (본토) |
브랜드 이름: | Kacise |
인증: | certificate of explosion-proof, CE |
모델 번호: | KEF-J1 |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 각각 대는 개별적 박스를 가지고 있고 모든 박스가 표준 패키지 또는 이용 가능한 고객 요청에서 싸여집니다 |
배달 시간: | 5-7 작업 일수 |
지불 조건: | L/C (신용장), 인수 인도, 전신환, D/P (지급도 조건), 웨스턴 유니온, 머니그램 |
공급 능력: | 1주일에 1000 PC |

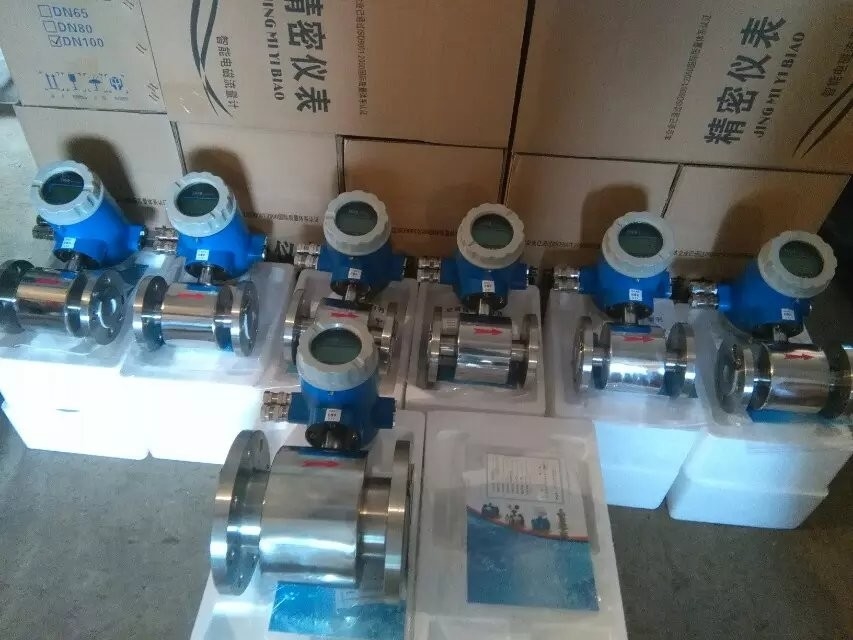

제품: | 전자장 유속계 | 타입: | 삽입은 전자장 유속계를 타이핑합니다 |
---|---|---|---|
계측 원리: | 패러데이의 법칙 | 활용 범위: | 전기적으로 전도성 액체 |
중요한 측정치: | 유속 | 이차적 측정치: | 부피 플로우 |
아웃푸르트: | 4-20mA/RS485 | ||
하이 라이트: | 폐수 전자장 유속계,Rs485 모돌뷔스 전자장 유속계,좋은 안정성 전자 유량계 |
기술
기술 데이터
측정 장치
계측 원리 | 패러데이의 법칙 |
활용 범위 | 전기적으로 전도성 액체 |
측정치 | |
중요한 측정치 | 유속 |
이차적 측정치 | 부피 플로우 |
디자인
특징 | 완전히 용접된 유지보수가 필요없는 센서 |
풀 보어 유관과 플랜지 버전 | |
더 높은 정력 압력과 더불어 기준 | |
대직경은 울퉁불퉁한 라이너가 물을 마새서 승인받은 채로 DN15~3000에 이릅니다 | |
산업 특별한 삽입 길이 | |
모듈 구성 | 측정 시스템은 흐름 센서와 신호 변환기로 구성됩니다. 그것은 소형인 것으로 그리고 별개 버전으로서 이용 가능합니다 |
소형 버전 | 위스 511B 컨버터 : 110~240Vac 전원 |
위스 521B 컨버터 : 18~36V DC 전력 | |
W800L/W800W로 : 배터리 전원 | |
원격 버전 |
211B 컨버터와 벽걸이용 버전에서 (110~240Vac 또는 221B 컨버터 18~36V DC |
위스 W800F 컨버터 : 배터리 전원 | |
측정 범위 | -12...+12m/s /-40...+40ft/s |
측정 정확도
참고 조건 | EN 29104와 유사한 흐름 상태 |
매체 : 물 | |
전기 전도도 : ≥300μs/cm | |
온도 : +10~+30C/+50~+80F |
주입구 세티온 : ≥5DN | |
운영 압력 : 1Bar/14.5psig | |
유량계 정확도 | 표준 : 0.5%의 비율 |
선택적입니다 : 0.2%의 비율 |
운영 상태
온도 | |
프로세스 온도 | 경질 고무 라이너 : -5~+60C |
폴리프로필렌 라이너 : -5~+90C | |
PTEF 라이너 : -5~+120C | |
대기 온도 | (알루미늄 변환기 하우징으로) 표준 |
-20~+60C는 (자동 가열에 대해 일렉트릭스를 보호합니다 55C 이상 대기 온도와 함께 |
|
스트로지 온도 | -20~70C |
압력 | |
EN 1092-1 | DN2200~3000 : PN2.5 |
DN1200~2000 : PN6 | |
DN200~1000 : PN10 | |
DN65~150 : PN16 | |
DN10~50 : PN40 | |
청구하는 대로 다른 압력 | |
ISO 삽입 길이 | DN15~600을 위해 선택적입니다 |
ASME B16.5 | 1~24" : 150lb 무선주파수 |
청구하는 대로 다른 압력 | |
JIS | DN10~1000/ 2~40 " : 10K |
청구하는 대로 다른 압력 | |
압력 강하 | 대수롭지 않습니다 |
유체 | |
물리적 상태 | 전도액 |
전기 전도도 | ≥5μs/cm |
허용할 수 있는 가스 콘탠츠 (크기) | ≤5% |
허용할 수 있는 고체 함량 | ≤70% |
설치 조건
설치 | 흐름 센서가 항상 완전히 충전되는 것이 조심하세요 |
자세한 정보를 원하면 설치를 위한 장 주의를 보세요 | |
흐름 방향 | 앞쪽이고 반대입니다 |
흐름 센서 위의 화살은 포지티브 플로우 방향을 보여줍니다 | |
주입구 실행 | ≥5 DN |
수단 실행 | ≥2 DN |
프로세스 접속
플랜지 | |
EN1092-1 | PN6~40의 DN25~3000 |
ASME | 150 파운드 RF에서 1~120 " |
JIS | 10~20k의 25~1000 |
개스킷 표면의 디자인 | RF |
다른 사이즈 또는 청구하는 대로 정력 압력 |
명령 정보
모델 뒤붙이코드 | 기술 | ||||||||||
GXEFM3000 | -1200 | -컴 | -4mA | -수사슴 | -DC | -피티 | -Teflon1 | -GR | -D1400 | -엑스드 IIC T6 Gb | |
지름 | -xxxx | 4 디지털 : 예를 들면 다음0010 : 10 밀리미터 : 0015:15 밀리미터 0100 : 100 밀리미터 1000년 : 1000 밀리미터 | |||||||||
송신기 | -컴 | 축소형 | |||||||||
-REM | 리모트형 | ||||||||||
-바트 | 배터리 동력 공급식 | ||||||||||
-프로 | 프로세스 컨트롤 형태 | ||||||||||
신호 Outpt | -N | 어떤 출력 | |||||||||
-4mA | 4-20mA | ||||||||||
-불 | 1~5KHz는 맥박이 뜁니다 | ||||||||||
-4Pul | 4~20mA / 1~5KHz | ||||||||||
통신 | -N | 어떤 통신 | |||||||||
-수사슴 | 하트 | ||||||||||
-MOD | MODBUS-RTU | ||||||||||
-프로 | 프로피버스 | ||||||||||
-gpr | GPRS 네트 | ||||||||||
-CDMA | CDMA 네트 | ||||||||||
-whrt | 무선 하트 | ||||||||||
-다른 | 특별 명령 | ||||||||||
전원 공급기 | -ac | 85V~250Vac@46~63Hz 명목상 20W |
|||||||||
-DC | 20~36VDC 명목상 20W | ||||||||||
-바트 | 전지 전원 | ||||||||||
- Bat+ | 배터리 +12Vdc 이중 전력원 | ||||||||||
다릅니다 | 특별한 요청 | ||||||||||
전극<電極> 재료 | -316L | 스테인레스 강 316L | |||||||||
-하스브 | 하스텔로이 비 | ||||||||||
-하스크 | 하스텔로이 C276 | ||||||||||
-피티 | 백금 | ||||||||||
-TA | 탄탈 | ||||||||||
-티 | 티타늄 | ||||||||||
-위크 | 탄화 월프람 | ||||||||||
라이너 재료 | -Rub1 | 네오프렌(-20-60C) | |||||||||
-Rub2 | 네오프렌(-20-90C) | ||||||||||
-Tef1 | 폴리테트라플루오로에틸렌(-30-120C) | ||||||||||
-Tef2 | 폴리테트라플루오로에틸렌(-20-160C) | ||||||||||
-P | 폴리우레탄 | ||||||||||
-fvmq | FVMQ | ||||||||||
-PFA | DFA | ||||||||||
-etfe | 에틸렌 테트라플루오르에틸렌 | ||||||||||
접지 링 | -N | 어떤 접지 링 | |||||||||
-GR | 접지 링 | ||||||||||
-GE | 접지 전극 | ||||||||||
습윤부 접속 속성 | -dxx | DXX : D06, D10, D16, D25,D40 D06 : DIN PN6 : D10 : DIN PIN10D16 : DIN PN16 ; D25 : DIN PN25 D40 : DIN PN40 기타 등등 |
|||||||||
-AX | 삭감하세요 : A1, A3, A6 A1 : ANSI 150# ; A3 : ANSI 300# A6 : ANSI 600# | ||||||||||
-jx | JX : J1, J2, J3 J1 : JIS10K ; J2 : JIS 20K ; J3 : JIS 30K |
||||||||||
-wf | DN2.5에 이용 가능한 웨이퍼 연결 ; DN6 유량계는) 물질을 구체화합니다 : 스테인레스 강 | ||||||||||
-TR | 위생적 종류 (본체 소재를 위한 3 클램프 : 스테인레스 강) | ||||||||||
폭발 방지 등급 | -엑스드 IIC T6 Gb | 엑스드 IIC T6 Gb | |||||||||
-N | 필요하지 마세요 |
애플리케이션
