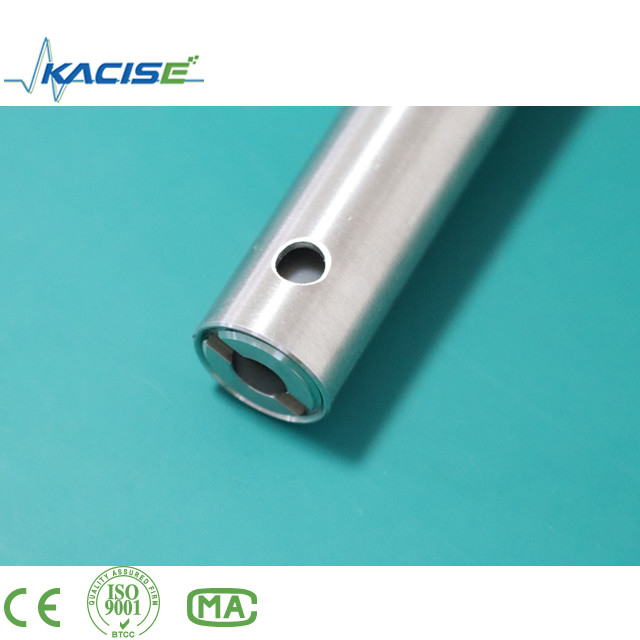

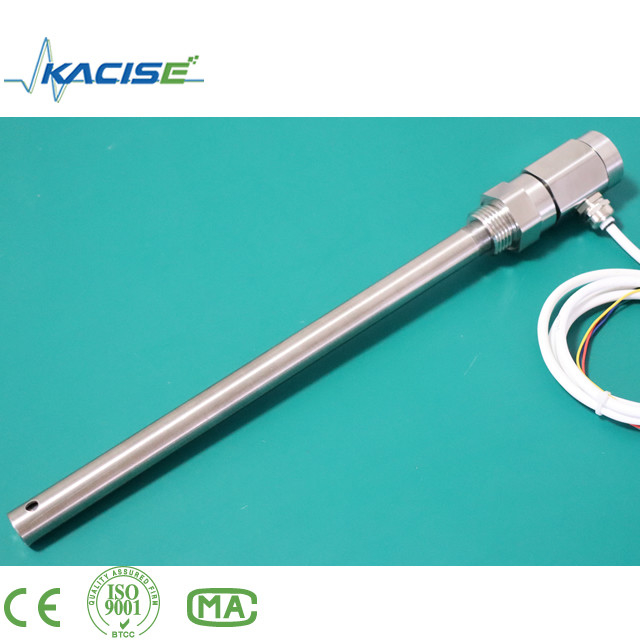

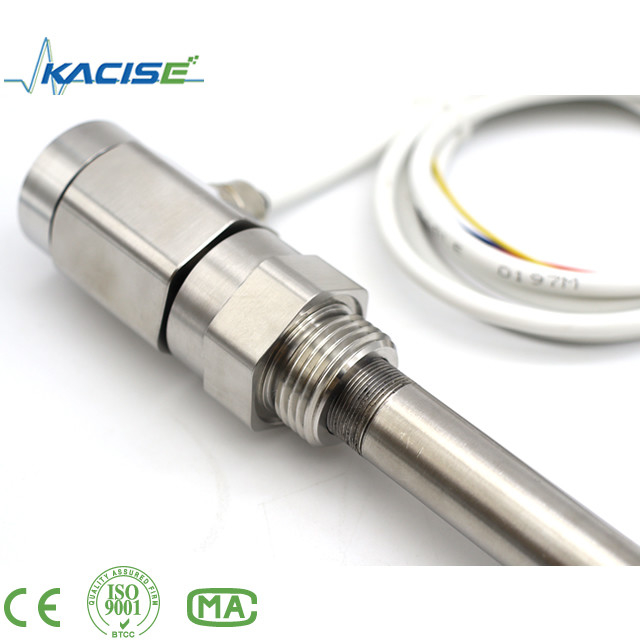

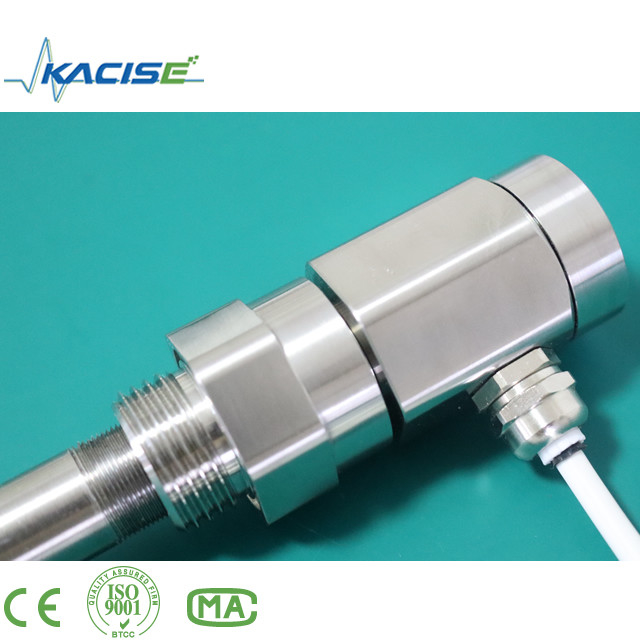

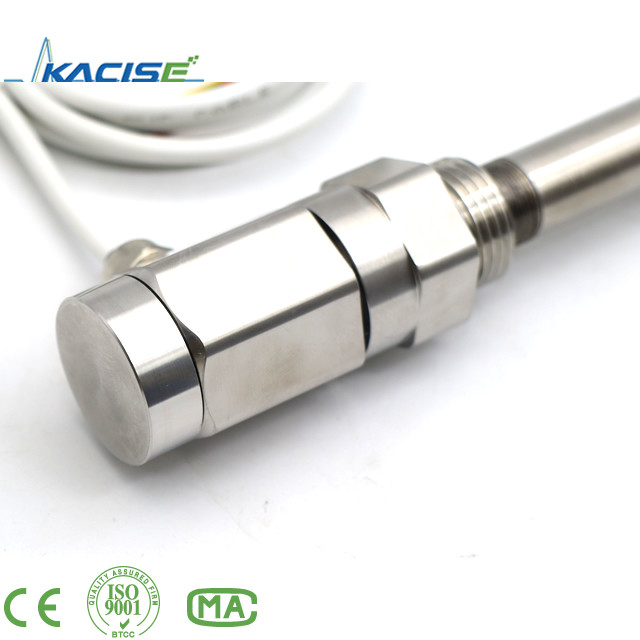

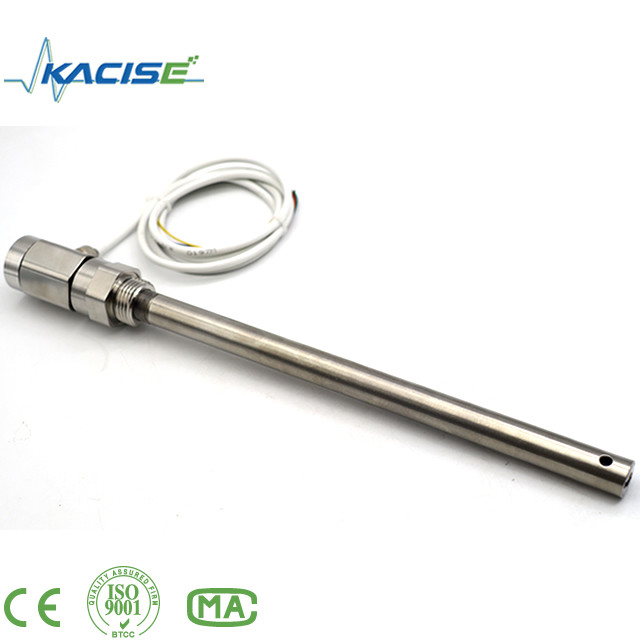

1.일반 설명

용량 지능형 액체 레벨 센서는 액체, 기름, 고체, 인터페이스 및 측정에 사용할 수있는 액체 레벨 (물질 레벨) 송신기입니다. 움직이는 부분이 없습니다.신뢰성이 크게 향상되었습니다., 수증기, 먼지 또는 응축에 영향을받지 않으며 안정적이고 신뢰할 수있는 장기 작동, 높은 민감성, 좋은 선형성, 높은 온도 저항성의 장점이 있습니다.고압 저항성, 등 지능형 액정 레벨 미터는 두 개의 와이어 (루프 전력) 4 ~ 20mADC 측정 신호, 조정하기 쉽고, 무선 전송, 485 전송, 등으로 석유에 널리 사용할 수 있습니다.화학 물질금속, 전력, 종이, 의약품 및 기타 분야.

2특징

■모드버스 프로토콜은 쉽게 통합될 수 있습니다.

■유동성 또는 탄력성 요소가 없는 간단한 구조로 높은 신뢰성과 최소한의 유지보수를 제공합니다.중형 및 소규모 유지보수.

■다양한 신호 출력이 다양한 시스템 구성에 적합합니다.

■고온 및 고압 용기의 레벨 측정에 적합하며 측정 값은 측정되는 액체의 온도, 특이 중력에 영향을받지 않습니다.용기의 모양과 압력.

■특히 산과 알칼리 같은 강한 부식 액체의 측정에 적합합니다.

■완벽한 과전류, 과전압 및 전원 공급의 극성 보호.

■무선 레벨 센서는 무선 원격 전송 기능을 가지고 있습니다.

■모든 매체를 측정할 수 있습니다.

3.사양

● 탐지 범위: 0.1~3m

●용량 측정 범위: 10PF ∼ 500PF

●정확성: 0.1급, 0.2급, 0.5급, 1급

●압 범위: -0.1MPa~32MPa

● 탐사기의 온도 저항: -50~250°C

●환경 온도: -40~85°C

● 보관 온도: -55°C+125°C

●출력 신호: 4~20mA, 485 통신 등

●무선 출력 레벨 센서의 통신 거리는 200 미터 미만이며 전원 공급 전압은 3.3-36V입니다 (선택 가능한 배터리 전원 공급)

●전력 공급 전압: 5~36V DC

● 레벨 센서 재료: 316 스테인리스 스틸, 1Gr18Ni19Ti 또는 PTFE

●장기 안정성: ≤0.1%FS/년

●온도 변동: ≤0.01%FS/ °C (0~70 °C 범위 내에서)

●폭발 방지 등급: ExibIICT6

●보호 수준: IP67

4.구조

용량 액체 레벨 센서는 다른 응용 기회와 매개 변수로 인해 다른 구조를 가지고 있지만 일반적으로 주요 구조는 크게 두 부분으로 나눌 수 있습니다.즉 센서 부분과 송신 부분사진에서 보듯이:

그림의 A는 컨테이너 장비 또는 측정에 직접 탐사 센서를 보여줍니다

미터 튜브의 측정 매체에서

B와 C는 기기의 플랜지를 연결하는 데 사용되는 액체 레벨 측정 및 제어 기기의 가스 단계 및 액체 단계 연결 플랜지입니다.그리고 장비의 액체와 압력이 측정 실린더에 끌립니다..

그림의 D는 센서 전극과 용량을 형성 할 수있는 액체 레벨 측정 및 제어 장치의 측정 실린더를 보여줍니다.

그림에 표시된 E는 하수 플랜지입니다. 이 플랜지는 액체 수준 측정 및 제어 기기의 먼지를 정기적으로 외부로 배출할 수 있습니다.액체 레벨 측정 및 제어 기기의 측정 튜브 내부를 깨끗하게 유지합니다., 센서가 흙에 붙지 않도록 합니다.

F는 송신기입니다. 이것은 용량에서 표준 전류 신호로 변환하는 장치입니다.그리고 전체 액체 레벨 측정 및 제어 장치의 중심 부분입니다.그것의 주요 기능은 센서가 보낸 액체 수준 변화로 인한 용량 변화 증가를 수신하고 변환 후 4-20mADC 표준 전류 신호를 출력하는 것입니다.이 송신기는 군사용 통합 장치를 채택합니다., 낮은 전력 소비, 높은 온도 저항, 높은 신뢰성, 내재 안전의 요구 사항을 충족합니다.

참고: 송신기와 측정 튜브 사이에 여러 개의 밀폐로 구성된 밀폐 부분이 있습니다.측정 매체가 센서와 접촉하지만 누출되지 않도록 보장 할 수 있습니다.이 부분은 중요한 밀폐 부품입니다. 사고를 피하기 위해 제조업체의 동의 없이는 해체하지 마십시오.


5- 디스플레이

6.배선

KSLV606 (디스플레이 모델) 는 두 가지 전선 방식이 있습니다. 하나는 RS485이며 다른 하나는 4-20mA입니다.

• RS485

• 4~20mA

            격리된 4-20mA 출력

격리되지 않은 4~20mA 2선 출력
그림 61

설치 후, 처음 사용할 때, 먼저 가스 단계 밸브를 열고, 액체 단계 밸브를 열고 액체 수준이 격렬하게 변동하지 않도록하십시오.측정 오류를 일으키는.

또한 연결 케이블 관절이 잘 접촉하고 부식 방지되도록해야합니다. 장기 사용에서는 정기적으로 하수 배출에주의를 기울여야합니다.더러운 축적을 방지하고 기기의 성능에 영향을 미치기 위해일반적인 구리 액체, C-탄소 액체, 바오헤 온수 타워, 하수 수영장 및 기타 더러운 매체를 예로 들자면, 일주일에 1 ~ 2 번 배charge 할 것을 보장해야합니다.청소 매체는 한 달에 1 ~ 2 번 배출해야합니다..

송신기 가구는 물, 부식 물질 또는 가스의 침투를 막기 위해 단단히 싸워야하며 외부 힘과 충돌하고 전문가가 아닌 사람이 해체하는 것은 금지되어 있습니다.

송신기에 대한 세 가지 일반적인 배선 방법이 있습니다: (a) (b) (c) 에서 보여진 것처럼

(a)

(b)


         (c) 암미터
그림 62

위의 그림에서 보여준 바와 같이, 액체 레벨 측정 및 제어 기기의 송신기에 세 가지 배선 방법이 있습니다.그림 (a) 는 송신기의 배선 도표를 직접 표시하고 디지털 디스플레이 미터그림 (b) 은 송신기와 DCS 제어 시스템의 배선 도면을 보여줍니다. 제어 시스템은 24V를 공급하고 송신기에 연결되어 있습니다.그림 (c) 은 안전 장벽에 의해 공급되는 송신기의 연결 도면을 보여줍니다.사용자들은 설치 중에 위의 세 개의 배선 방법을 참조 할 수 있습니다.

7설치

1) 가스화 및 액체화 설비

그림 71

제품들은 외관과 재료만 다르지만, 둘 다 외부 액정 수치 측정 및 제어 장치에 속하기 때문에두 가지의 설치 방법은 기본적으로 동일합니다.일반적으로 설치가 매우 간단하고 빠르고,단지 액체 레벨 측정 및 제어 기기의 가스-액체 단계 연결 플랜지를 장비의 가스-액체 단계 플랜지와 연결합니다., 중간에 가스켓을 추가하고 볼트로 고정합니다. (참고: 액체 레벨 모니터링 및 제어 장치의 연결 플랜지는 양 당사자 합의 된 크기에 따라 용접되었습니다.,그리고 재구성 할 필요가 없습니다. 사용자는 7 그림과 같이 밸브와 파이프 라인을 스스로 구성해야합니다.1.

참고: 설치 전에장비의 출구 파이프의 내부 구멍을 청소하여 장비의 출구 파이프가 막히지 않고 플랜지의 밀폐 표면이 손상되지 않았는지 확인하십시오.동시에, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) 보일러 유형 용량 액체 수준 측정기의 설치

그림 72


용량 수준 측정기는 대형, 중형 및 작은 보일러 에어백 및 다른 유형의 고온 액체 레벨 측정에 특별히 사용되는 제품입니다.

그것은 특별한 재료와 전파 기술을 채택하여 온 기계가 높은 온도 환경에서 오랫동안 안정적으로 작동 할 수 있습니다.그것은 특히 고온 환경에서 사용되기 때문에, 액체 레벨 측정 및 제어 장치의 구조와 설치 방법은 다른 제품과 다릅니다.

우선, 다른 제품과 다른 것은 센서 아래에 송신기가 위치하고 있다는 점입니다. 측정 실린더에서 송신기에까지 밀폐되고 열을 분산시키는 섹션이 있습니다.그리고 아래로 90도 구부러진 팔을 가지고 센서 쪽으로 송신기를 이끌고, 가스 포트 근처의 높은 온도로부터 송신기를 보호하는 것을 보장합니다. 반면에, 높은 온도 매체가 송신기에 열을 아래로 옮길 때,먼저 특별한 열 분산 구간을 통과합니다., 그 열을 크게 줄일 것입니다. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, 단회로 또는 부식으로 인해

요약하면, 이 레벨 미터의 구조는 명백한 장점을 가지고 있습니다.상기 송신기가 아래에 있음을 유의해야 합니다., 그리고 하수 파이프와의 거리는 상대적으로 가깝기 때문에 역으로 설치할 수 없습니다. 설치는 그림 7에 나타납니다.2:

8 캘리브레이션

비록 아날로그 조정은 제품이 공장을 떠나기 전에 이루어졌지만, 사용 전에 사용자가 제품의 성능을 더 경험할 수 있도록 하기 위해서,사용자가 간단한 검증을 수행하는 것이 좋습니다.당신은 캘리브레이션에 대한 도구의 전체 세트를 제거 할 수 있습니다. (하지만 우리의 제품의 일부를 해제하지 마십시오)

외부 액체 수준 측정 및 제어 장치의 캘리브레이션은 그림 8에서 나타납니다.1:

그림 81

확인 단계는 다음과 같습니다.

1) 투명한 물 파이프 를 준비 하고, 평형 으로 표시 하거나, 릴러 로 고정 하여, 실제 액체 수치를 관찰 하고, 캘리브레이션 도중 캘리브레이션 할 수 있도록 한다.3자리 이상의 정확도를 가진 암페르 미터 (DC) 를 준비한다., 여러 개의 고무 막대기, 그리고 충분한 테스트 매개체 (물로 대체 될 수 있습니다).

2) 투명한 물 파이프의 한쪽 끝을 액체 수준 측정 및 제어 기기의 액체 단계 항구에 연결하고 하수 출구를 차단하고 가스 단계 항구를 차단하지 마십시오.그리고 그림 6에 표시된 것처럼 일련의 Ammeter 연결.2), 전원을 켜면 배선이 올바르다는 것을 확인합니다.

3) 투명한 튜브의 상단에서 매개체를 넣고, 매개체는 액체 단계 튜브를 통해 액체 레벨 측정 및 제어 장치로 흐릅니다.그리고 액체 수준은 다양한 높이의 여러 점에 추가됩니다이 때 투명한 튜브의 액체 수치는 액체 수치를 측정하고 제어하는 기기로 측정되기 때문입니다. 미터 실린더의 액체 수치는 정확히 같습니다.이 시간에, Ammeter의 값을 읽고, 그 다음 출력 표준 4-20mA 신호에 대응하는 높이 비율을 수집 된 전류 값과 비교하여 레벨 미터의 정확성을 확인합니다.계산하기 쉽습니다.일반적으로 0%, 25%, 50%, 75% 및 100%에 따라 몇 개의 포인트를 취하고 해당 전류는 각각 4mA, 8mA, 12mA, 16mA 및 20mA입니다.범위는 각각 액체 단계와 가스 단계의 중심에 해당해야 합니다.).

9 문제 해결

1사용 중에 디지털 디스플레이가 0을 표시하면 DC 암퍼미터의 0-200mA 범위를 사용하며 측정 된 전류도 0일 때 가능한 오류는 다음과 같습니다.

a. 24V 전원 공급은 정상인가요?

b. 송신기가 단회로 될 수 있습니다.

c. 송신기가 품질 문제가 있는 경우

DC 암페미터에서 측정된 전류가 4mA 미만인 경우, 가능한 오류는:

a. 실제 액체 수치는 액체 단계 포트 이하입니다.

b. 송신기의 현재 조정 값이 너무 낮습니다.

(c) 송신기가 품질 문제가 있는 경우, 측정된 전류가 실제 액체 수준과 일치하면 디지털 디스플레이에 문제가 있습니다.

전류가 25mA를 초과할 경우 발생할 수 있는 장애:

a. 송신기 회로에 단회로가 있습니다.

b. 현재 조정 값이 너무 높습니다.

2. 디지털 디스플레이가 가득 차있을 때 DC ampermeter의 0-200mA 범위를 사용하십시오. 측정 된 전류가 20mA일 때 오류가 발생할 수 있습니다.

a. 현재 조정은 너무 높습니다.

b. 송신기에 단축이 있습니다.

c. 실제 액체 수치가 가득하다.

측정된 전류가 20mA 미만인 경우 디지털 디스플레이가 고장난 상태입니다.

3디지털 디스플레이는 격렬하게 점프합니다. DC 암퍼미터의 0-200mA 범위를 사용하여 측정 된 전류가 너무 많이 변동하여 오작동 할 수 있습니다.

a. 실제 액체 수준의 변동

b, 선 접촉이 좋지 않음

c. 송신기가 품질 문제; 측정 된 전류가 안정적 인 경우 표시 미터는 결함이있을 수 있습니다.

4. 디지털 디스플레이에 변화가 없습니다. DC 암페미터의 0-200mA 범위를 사용하십시오. 측정 된 전류가 정상적으로 변하면 기기가 결함이 있음을 나타낼 수 있습니다.측정된 전류가 변하지 않으면, 결함이 있을 수 있습니다:

a. 송신기 고장

b. 가스 액체 단계 파이프가 막혔다.

c. 센서와 송신기 사이에 열린 회로가 있고 다시 연결되어야 합니다.

5. 디지털 디스플레이는 실제 액체 수준보다 느리게 변합니다. 0-200mA 암페미터를 사용할 때 측정 된 전류는 느리게 변하고 오류가 발생할 수 있습니다.

a. 센서의 내부 폴은 불순물에 붙어, 25% 염화수소 (황산) 를 사용하여 폴을 흡수

b. 가스 단계 파이프 반은 막혀있다, 밸브를 열고, 그것을 테스트, 그것을 청소하십시오.

6. 디지털 디스플레이가 높거나 낮을 때, 조절하기 위해 전송기에 범위 또는 제로 버튼을 조정합니다.

참고: 회로에 24V 전원 공급 장치가 있는지 측정하려면측정하기 전에 볼트미터의 양성 및 음성 테스트 선을 사용하여 24V 전력 라인의 양성 및 음성을 연결하십시오..

단장 현상을 처리: 외부 회로와 송신 회로를 확인하고 제거하십시오.

10 예방책

1공급 된 모든 제품에는 제품 번호, 기술적 매개 변수, 배선 도표, 제조 날짜 등을 포함한 제품 인증서 및 사용 설명서가 제공됩니다.잘못 사용 하지 않도록 주의 깊게 확인 하십시오..

2설치 중에, 현장 인터페이스가 제품의 연결 방법에 따라 제품 인터페이스와 일치하는지 확인하십시오.

3배선 사용 지침의 요구 사항에 엄격하게 따라 배선되어야 합니다.

4이 제품은 정밀 에너지 변환 도구이며, 분리, 충돌, 떨어뜨리고 힘으로 때리는 것은 금지되어 있습니다.

5. 사용 중에 어떤 이상이 발견되면, 당신은 전력을 끄고, 그것을 사용 중지, 확인, 또는 우리의 회사의 기술 부서와 직접 연락해야합니다.

6원본 포장은 운송 및 보관 중 복원되어야하며 시원하고 건조하고 환기를 하는 창고에 보관해야합니다.

7설치 및 사용 중에 센서를 손상시키지 않도록 주의하십시오.

8설치 현장에서 효과적인 번개 보호 조치가 취되어야 합니다.

9이 시리즈의 모든 송신기의 가루는 신뢰할 수 있는 토착되어야 하며, 토착 저항은 4Ω 미만되어야 합니다.

10시스템 구성을 위해 485 통신을 사용하는 경우, 송신기는 안전 장벽 또는 격리 장치가 장착되어야 합니다.

11안전 장벽은 폭발 방지 인증서를 받아야 하며, 설치는 사용 설명서의 요구 사항에 따라 수행되어야 합니다.

12송신기가 "0" 영역에서 사용되면 안전 장벽에 전력을 공급하는 전력 트랜스포머는 GB3836.4-2010의 제 8.1조의 요구 사항을 충족해야합니다.
