원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
KSJRA-4

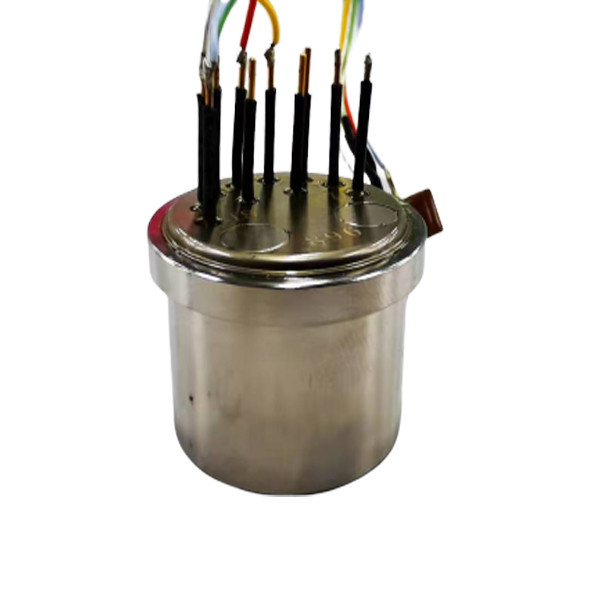

KSJRA-4 석영 플렉시블 가속도계
특징
☆ 전술항법급 성능
☆ 높은 가치
☆ 환경적으로 견고한
☆ 아날로그 출력
☆ 컴팩트한 디자인
☆ 내장 테스트
☆ 자동차 테스트 장비
☆ 제동 시스템 감속
☆ 교량 및 건물 흔들림 및 기울기 모니터링
☆ 산업 및 로봇 제어
☆ 육상 차량 내비게이션
☆ 지하철 및 기차 승차감 제어
경제적인 패키지를 위해 Kacise는 자동차 테스트 장비, 제동 시스템 감속, 교량 및 건물 흔들림 및 기울기 모니터링, 산업 및 로봇 제어, 육상 차량 내비게이션, 지하철 및 고속 열차 승차감 제어 및 해양 시추 플랫폼 모션 모니터링.KSJR-4는 에칭된 석영 굴곡 지진 시스템을 특징으로 합니다.무정형 석영 검증 질량 구조는 뛰어난 바이어스, 스케일 팩터 및 축 정렬 안정성을 제공합니다.통합 전자 장치는 정적 및 동적 가속도 측정을 모두 제공하는 가속도 비례 출력 전류를 생성합니다.애플리케이션의 가속 범위에 맞게 적절하게 조정된 고객 제공 출력 부하 저항을 사용하여 출력 전류를 전압으로 변환할 수 있습니다.
| KSJRA-4A | KSJRA-4B | KSJRA-4C | |||
| 숫자 | 매개변수 | 단위 | 수치 | 수치 | 수치 |
| 1 | 입력 범위 | g | ±60 | ||
| 2 | 해상도/임계값 | 어그 | ≤5 | ||
| 삼 | K0/바이어스 K0 | mg | ≤±5 | ≤±7 | ≤10 |
| 4 | 바이어스 K0 4시간 합성 반복성 | μg | ≤20 | ||
| 5 | 1g 4시간 복합재 반복성 | PPM | ≤20 | ||
| 6 | 바이어스 K0 1개월 복합재 반복성 | μg | ≤40 | 50 | ≤100 |
| 7 | 바이어스 K0 온도 감도 | μg/℃ | ≤±50 | ≤±100 | |
| 8 | 스케일 팩터 K1 | 잡지 | 1.1±0.2 | ||
| 9 | 스케일 팩터 K1 1개월 복합재 반복성 | ppm | ≤40 | ≤50 | ≤100 |
| 10 | 스케일 팩터 K1 온도 민감도 | ppm/℃ | ≤±50 | ≤±80 | ≤±100 |
| 11 | 2차 비선형 계수(K2/K1) | μg/g2 | ≤20 | <30 | ≤30 |
| 12 | 최대 과부하 | % | 40 | ||
| 13 | 고유 잡음 | mV | ≤8.4 | ||
| 14 | 전원 | V | ±12~±15 | ||
| 15 | 전력 소비 | 엄마 | ≤20 | ||
| 16 | 작동 온도 범위 | ℃ | -55℃~+85 | ||
| 17 | 보관 온도 범위 | ℃ | -60~+120 | ||
| 18 | 충격 내성 | g | 150g,0.5ms,1/2죄 | ||
| 19 | 신뢰성 표준 | GJB150.2, GJB150.9, GJB150.16 | |||
| 20 | 공진 주파수 | Hz | 400~800 | ||
| 21 | 대역폭 | Hz | ≤2500 | ||
| 22 | 무게 | 그램 | ≤30 | ||
| 23 | 치수 | mm | Φ18.2*23 | ||
| 24 | 축 오정렬 | 호의 두 번째 | ≤|100|” | ||
| 25 | 절연 특성 | MΩ | ≥100MΩ | ||
| 26 | 온도 센서 | 주문을 받아서 만들어질 수 있습니다 AD590 PT100 PT1000 18B20 NTC 등 | |||
| 핀 번호 | 핀.이름 | 描述/설명 |
| 1 | 에스- | 신호 출력 |
| 2 | 체크 안함 | 연결되지 않은 |
| 삼 | -15VDC | -15Vdc 전원 공급 장치 |
| 4 | +15VDC | +15Vdc 전원 공급 장치 |
| 5 | GND | GND에 연결 |
| 6 | 체크 안함 | 연결되지 않은 |
| 7 | 체크 안함 | 연결되지 않은 |
| 8 | 체크 안함 | 연결되지 않은 |
| 9 | 티- | 온도 센서 아웃; 온도 센서는 NTC PT100 PT1000 등과 같이 사용자 정의 할 수 있습니다. |
| 10 | T+ | 온도 센서 아웃 |
