원래 장소:
중국
브랜드 이름:
Kacise
모델 번호:
KSNSA-1
KSNSA-1 석영 탄력적 가속도계
1.특징
경제 협력안을 위해, 캑아즈는 다음을 포함하는 공업적 등급 신청서를 위한 KSNSA-1 석영 탄력적 가속도계를 생산합니다 : 자동차 시험 수단, 제동 장치 감속, 다리와 건물 영향과 경사 감시, 산업적이고 로봇 제어, 육상 운송수단 내비게이션, 지하철과 고속 기차 승차 컴포트 조정과 해양 석유 굴착 플랫폼 모션 감시. KSJR-4는 에칭된 석영 플렉셔 지진 체계를 특징으로 합니다. 비정질 석영 표준 질량 구조는 우수한 편견과 보정 계수와 주축 얼라인먼트 안정성을 제공합니다. 통합 전자공학은 양쪽 정전기와 동적 가속도 측정을 제공하는 가속 비례하는 출력 전류를 개발합니다. 적절하게 앱의 가속 범위를 위해 일정한 비율로 만들어지는 고객 공급된 출력 부하 저항기를 사용하여, 출력 전류는 전압으로 변환될 수 있습니다.
4.매개 변수
상품 이름 | KSNSA-1A | KSNSA-1B | KSNSA-1C | ||
일연번호 | 매개 변수 | 유닛 | 형태들 | 형태들 | 형태들 |
1 | 입력 범위 | G | ±30 | ||
2 | 결의안 | μg | <10 | ||
3 | 선입견 K0 | 마그네슘 | <40 | ||
4 | 선입견 K0 1 달 혼합 반복성 | μg | <250 | ||
5 | K0 온도 민감도를 선입견을 갖게 하세요 | μg/C | <150 | ||
6 | 보정 계수 K1 | mA/g | 1.25±0.15 | 2.3±0.3 | 2.3±0.3 |
7 | 요인 K1 1 달 혼합 반복성을 평가하세요 | ppm | <250> |
8 | 스케일 요인 K1 온도 민감도 | ppm/C | <200 | ||
9 | 제2차 비선형 coefficient(K2/K1) | ug/g2 | 50 | ||
10 | 로드 에 격언 | % | ≤40 | ||
11 | 고유 잡음 | mV | ≤8.4 | ||
12 | 전원 공급기 | 프디시 | ±13-±18 | ||
13 | 전류 소모 | 마 | ≤20 | ||
14 | 작동 온도 범위 | C | -55~180 | -55~125 | -55~150 |
15 | 보존온도범위 | C | -60~+200 | ||
16 | 충격 허용 한계 | G | 1000g.0.5ms.1/2sin | ||
17 | 환경 안정 기준 | GJB150.2,GJB150.9,GJB150.16 | |||
18 | 동조 주파수 | Hz | ≥400 | ||
19 | 대역폭 | Hz | ≤2500 | ||
20 | 중량 | 그램 | ≤65 | ||
21 | 차원 | 밀리미터 | Φ25 X 29.3/customized | ||
22 | 축 정렬 오류 | μrad | <1500 | ||
23 | 절연특성 | MΩ | ≥100 | ||
24 | 외피의 재료 | ss304 | |||
25 | 온도 센서 | 주문 제작된 AD590 PT100 PT1000 18B20 NTC, 기타 등등일 수 있습니다 |

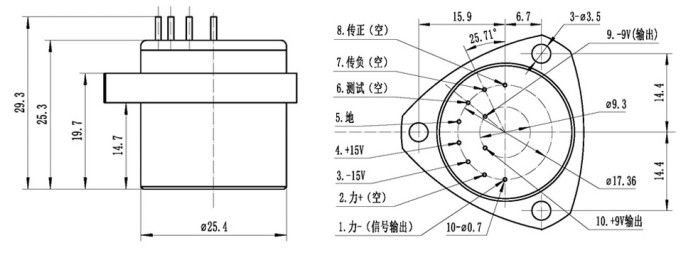

5.신호 정의
아니오 고정하세요. | 핀. 이름 | 描述/description |
1 | S-(力-(信出)) | 신호 출력 |
2 | NC(力+(空)) | 연결되지 않습니다 |
3 | -15VDC | -15Vdc 전원 공급기 |
4 | +15VDC | +15Vdc 전원 공급기 |
5 | GND(地) | 국민 총수요에 연결되세요 |
6 | NC(空) | 연결되지 않습니다 |
7 | NC(空) | 연결되지 않습니다 |
8 | NC正(空) | 연결되지 않습니다 |
9 | T-(-9V出) | 밖에 온도 센서 ; 온도 센서는 NTC PT100 PT1000, 기타 등등과 같이 주문 제작될 수 있습니다 |
10 | T+(+9V出) | 밖에 온도 센서 |
6.전자 인터페이스와 신호 정의
