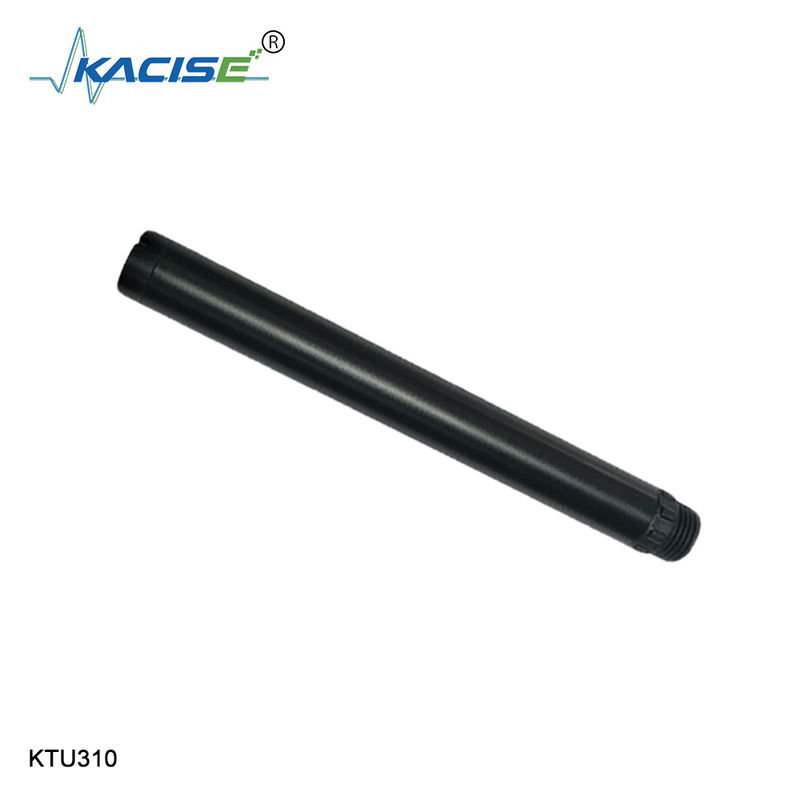

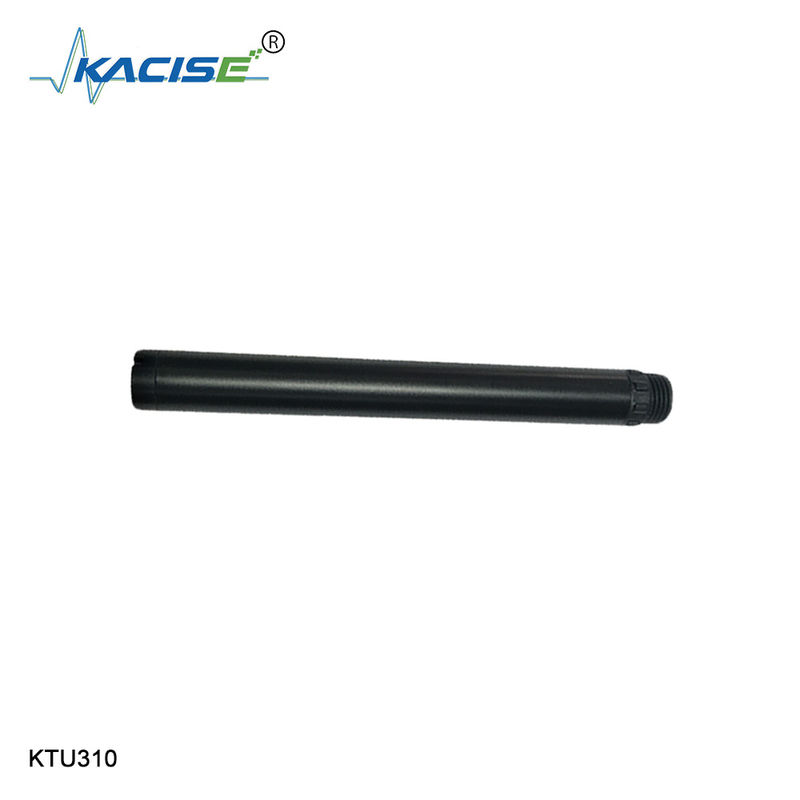

KTU310 온라인 흐린도 센서 90 ° 각 산란 원리 섬유 구조, 강력한 반 간섭 능력

1원칙

KTU310 통합 온라인 투르비디미터는 분산 빛 투르비디미터 원칙에 의해 설계 및 제조됩니다. 빛의 빔이 물 샘플에 들어갈 때,빛은 물 샘플의 흐린 물질에 의해 산산조각됩니다.. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, 최종 값은 선형화 후에 출력됩니다.

2특징

• 90° 각의 산란 원리, 내장 온도 센서
• RS-485, Modbus/RTU 프로토콜 지원
• 섬유 구조, 외부 빛의 강력한 반 간섭 능력
• 적외선 LED 광원, 높은 안정성
• IP68, 방호, 수심 20m
• 편리하고, 빠르고, 안정적이며, 유지보수가 쉽다

3기술 사양

4.차원 도면

팁: 역사적인 흐름을 측정하는 방법

잭슨 촛불 투르비디미터는 흐름을 결정하기 위해 약화를 사용했습니다.
흐름을 측정하기 위한 역사적 방법은 잭슨 촛불 흐름을 측정하는 기기 (Jackson Candle Turbidimeter) 이다. 이 기기는 100년 이상 전에 개발되었으며, 촛불과 평면 바닥 유리 튜브로 구성되었다.투명성 튜브처럼, 촛불의 불꽃이 더 이상 명확하게 보이지 않을 때까지 튜브에 물을 쏟아 2. 빛은 완전히 사라지지 않습니다, 불꽃의 이미지가 될 것입니다.이것은 전달되는 빛의 강도가 물 속의 입자에 의해 산란되는 빛의 양과 같을 때 발생합니다.물이 더 흐려질수록 화염의 이미지가 더 빨리 사라집니다.
잭슨 촛불 투르비디미터는 흐름을 정량화하는 첫 번째 실질적인 시도였습니다.튜브가 사용자 눈에 맞춰 질량화될 수 있도록 31투르비디미터는 ppm-실리카로 측정되면서, 이 기기의 단위는 잭슨 투르비디티 단위 (JTU) 라고 불렸다. 1926년에 포마진이 발명된 후,이 방법의 새로운 캘리브레이션 표준으로 사용되었습니다.그러나 표준의 개선에도 불구하고이 방법은 범위가 제한되었습니다.잭슨 촛불 투르비디미터는 25 JTU 2 이하의 투르비디티 수준을 감지 할 수 없었습니다.,31또한 인간의 관찰에 기초한 판독으로 매우 주관적이었다. 이것은 개인적인 인식과 판단에 기초한 오류를 도입했다.다른 빛 소멸 기반의 투르비디미터가 개발되었습니다.하지만 그들은 여전히 인간의 시력에 의존하고 있습니다.이 방법들은 더 큰 측정 범위와 더 나은 정확도를 제공하는 흐름을 측정하는 도구 (미터와 센서 등) 를 선호하는 데서 쓸모없다고 간주됩니다..
